1.孔和轴

在极限与配合标准中，孔和轴这两个基本术语有其特定的含义，涉及极限与配合国家标准的应用范围。

孔通常指工件的圆柱形内尺寸要素，也包括非圆柱形内尺寸要素（由两平行平面或切面形成的包容面）。例如，图2-5所示零件的各内表面上，D1、D2、D3和D4各尺寸所限定的尺寸要素都称为孔。

pagenumber_ebook=17,pagenumber_book=10

图2-5　孔与轴

轴通常指工件的圆柱形外尺寸要素，也包括非圆柱形外尺寸要素（由两平行平面或切面形成的被包容面）。例如，图2-5所示零件的各外表面上d1、d2、d3各尺寸所限定的尺寸要素都称为轴。

2.配合

配合是指公称尺寸相同的、相互结合的孔和轴公差带之间的关系。根据孔和轴公差带之间的关系不同，配合分为间隙配合、过盈配合和过渡配合三大类。

3.间隙和过盈

孔的尺寸减去相配合的轴的尺寸所得的代数差。此差值为正时称为间隙，用X表示；为负时称为过盈，用Y表示。

4.间隙配合

间隙配合是具有间隙（包括最小间隙为零）的配合。此时，孔的公差带在轴的公差带之上，如图2-6（a）所示。

由于孔、轴的实际尺寸允许在各自公差带内变动，所以孔、轴配合的间隙也是变动的。当孔的实际尺寸为Dmax而相配合轴的实际尺寸为dmin时，装配后形成最大间隙Xmax；当孔的实际尺寸为Dmin而相配合轴为dmax时，装配后形成最小间隙Xmin。用公式表示为

pagenumber_ebook=17,pagenumber_book=10

Xmax和Xmin统称为极限间隙。实际生产中，成批生产零件的实际尺寸大部分为极限尺寸的平均值，所以形成的间隙大多数在平均尺寸形成的平均间隙附近，平均间隙以Xav表示，其大小为

pagenumber_ebook=17,pagenumber_book=10

5.过盈配合

过盈配合是具有过盈（包括最小过盈为零）的配合。此时，孔的公差带在轴的公差带的下方，如图2-6（b）所示。

pagenumber_ebook=18,pagenumber_book=11

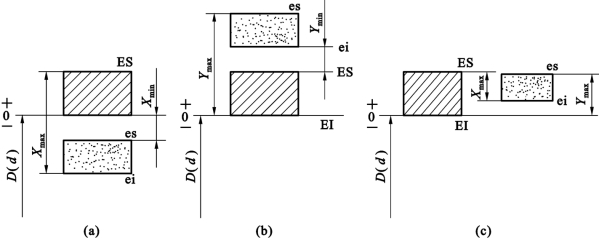

图2-6　三类配合的公差带

（a）间隙配合；（b）过盈配合；（c）过渡配合

当孔的实际尺寸为Dmin而相配合轴的实际尺寸为dmax时，装配后形成最大过盈Ymax；当孔的实际尺寸为Dmax而相配合轴的实际尺寸为dmin时，装配后形成最小过盈Ymin。用公式表示为

pagenumber_ebook=18,pagenumber_book=11

Ymax和Ymin统称为极限过盈。同上，在成批生产中，最可能得到的是平均过盈附近的过盈值，平均过盈用Yav表示，其大小为

pagenumber_ebook=18,pagenumber_book=11

6.过渡配合

过滤配合是可能具有间隙或过盈的配合。此时，孔的公差带与轴的公差带相互交叠，见图2-5（c）。

当孔的实际尺寸为Dmax而相配合轴的实际尺寸为dmin时，装配后形成最大间隙Xmax；当孔的实际尺寸为Dmin而相配合轴的实际尺寸为dmax时，装配后形成最大过盈Ymax。用公式表示为

与前两种配合一样，成批生产中的零件，最可能得到的是平均间隙或平均过盈附近的值，其大小为

pagenumber_ebook=18,pagenumber_book=11

按上式计算所得的值为正时是平均间隙，为负时是平均过盈。

7.配合公差（Tf）

配合公差是指组成配合的孔、轴公差之和，它是允许间隙或过盈的变动量。

pagenumber_ebook=18,pagenumber_book=11

上式说明，配合精度取决于相互配合的孔和轴的尺寸精度。若要提高配合精度，则必须减少相配合孔、轴的尺寸公差，这将会使制造难度增加，成本提高。所以，设计时要综合考虑使用要求和制造难易程度，合理选取尺寸公差，从而提高综合技术经济效益。(https://www.chuimin.cn)

8.配合公差带图

配合公差带图是指用来直观地表达配合性质，即配合松紧及其变动情况的图。在配合公差带图中，横坐标为零线，表示间隙或过盈为零；零线上方的纵坐标为正值，代表间隙，零线下方的纵坐标为负值，代表过盈。配合公差带两端的坐标值代表极限间隙或极限过盈，它反映配合的松紧程度；上、下两端间的距离为配合公差，它反映配合的松紧变化程度。如图2-7所示。

pagenumber_ebook=19,pagenumber_book=12

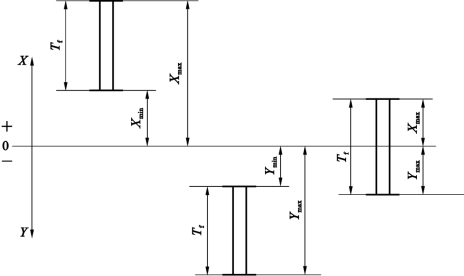

图2-7　配合公差带图

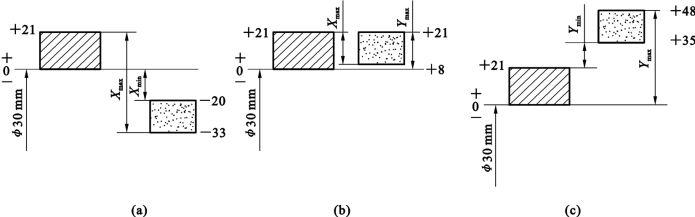

【例2-1】　求下列三对配合孔、轴的公称尺寸、极限尺寸、公差、极限间隙或极限过盈，平均间隙或平均过盈及配合公差，指出各属何类配合，并画出尺寸公差带图与配合公差带图。

pagenumber_ebook=19,pagenumber_book=12

解：根据题目要求，求得各项参数如表2-1所列，尺寸公差带图与配合公差带图分别见图2-8和图2-9。

表2-1　例2-1计算表

pagenumber_ebook=19,pagenumber_book=12

续表

pagenumber_ebook=20,pagenumber_book=13

pagenumber_ebook=20,pagenumber_book=13

图2-8　例2-1的尺寸公差带

pagenumber_ebook=20,pagenumber_book=13

图2-9　例2-1的配合公差带图

任务实施

（1）根据图2-1所标注的齿轮轴尺寸，求出φ20js6（±0.007）和φ34h9（ pagenumber_ebook=20,pagenumber_book=13 ）的公称尺寸、极限偏差和实体尺寸。

解：①对于轴φ20js6（±0.007）：

公称尺寸：d=20mm

上极限尺寸：dmax=d+es=20mm+（+0.007）mm=20.007mm

下极限尺寸：dmin=d+ei=20mm+（-0.007）mm=19.993mm

最大实体尺寸：dM=dmax=20.007mm

最小实体尺寸：dL=dmin=19.993mm

②对于轴φ34h9（ pagenumber_ebook=21,pagenumber_book=14 ）：

公称尺寸：d=34mm

上极限尺寸：dmax=d+es=34mm+0mm=34mm

下极限尺寸：dmin=d+ei=34mm+（-0.062）mm=33.938mm

最大实体尺寸：dM=dmax=34mm

最小实体尺寸：dL=dmin=33.938mm

（2）作出孔φ25H7（ pagenumber_ebook=21,pagenumber_book=14 ）和轴φ25f6（）的尺寸公差带图。

pagenumber_ebook=21,pagenumber_book=14

图2-10　公差带图

解：作图步骤如下。

（1）作零线，并在零线左端标上“+”，“0”，“-”，在零线左下方画出单箭头的尺寸线，并标注公称尺寸φ25mm。

（2）选择合适比例（放大），画出公差带。取长方形表示孔、轴公差带，孔用剖面线表示，轴用涂黑或涂点表示，如图2-10所示。
