假肢自由成形技术介绍
【摘要】：以下肢的假肢为例，它主要由三个部件组成：接受腔、义腿和义足。图5-68 假肢与接受腔目前，假肢接受腔的常用材料为树脂或聚丙烯，传统的制作方法与自由成形方法见图5-69。图5-70是穿戴用三维打印自由成形的接受腔的桡动脉病人，图5-71是穿戴用三维打印自由成形的接受腔的小腿假肢病人，此接受腔上包裹了碳纤维增强树脂材料。图5-72 熔融挤压自由成形的ABS接受腔图5-73 激光烧结自由成形的接受腔

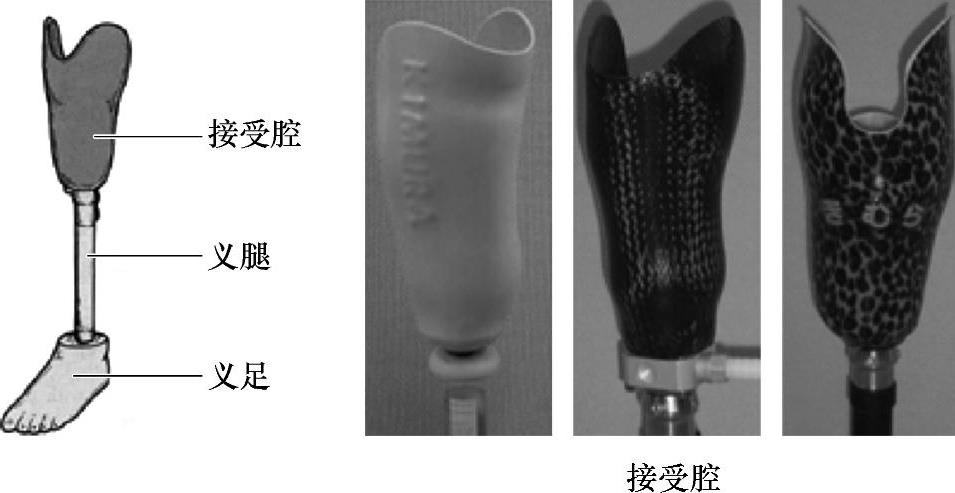

假肢接受腔（prosthetic sockets，又称义肢承筒，见图5-68）是构成假肢的重要元件，每个接受腔都是按病人要求定制的个性化器件，以便符合病人剩余肢体的特有几何形状。以下肢的假肢为例，它主要由三个部件组成：接受腔、义腿和义足。行走时，脚与地面之间产生的作用力通过假肢接受腔中的软组织传递到骨骼系统，因此接受腔是三个部件中最重要的部件，如果病人感觉不舒服，就不能穿戴此假肢。
图5-68 假肢与接受腔

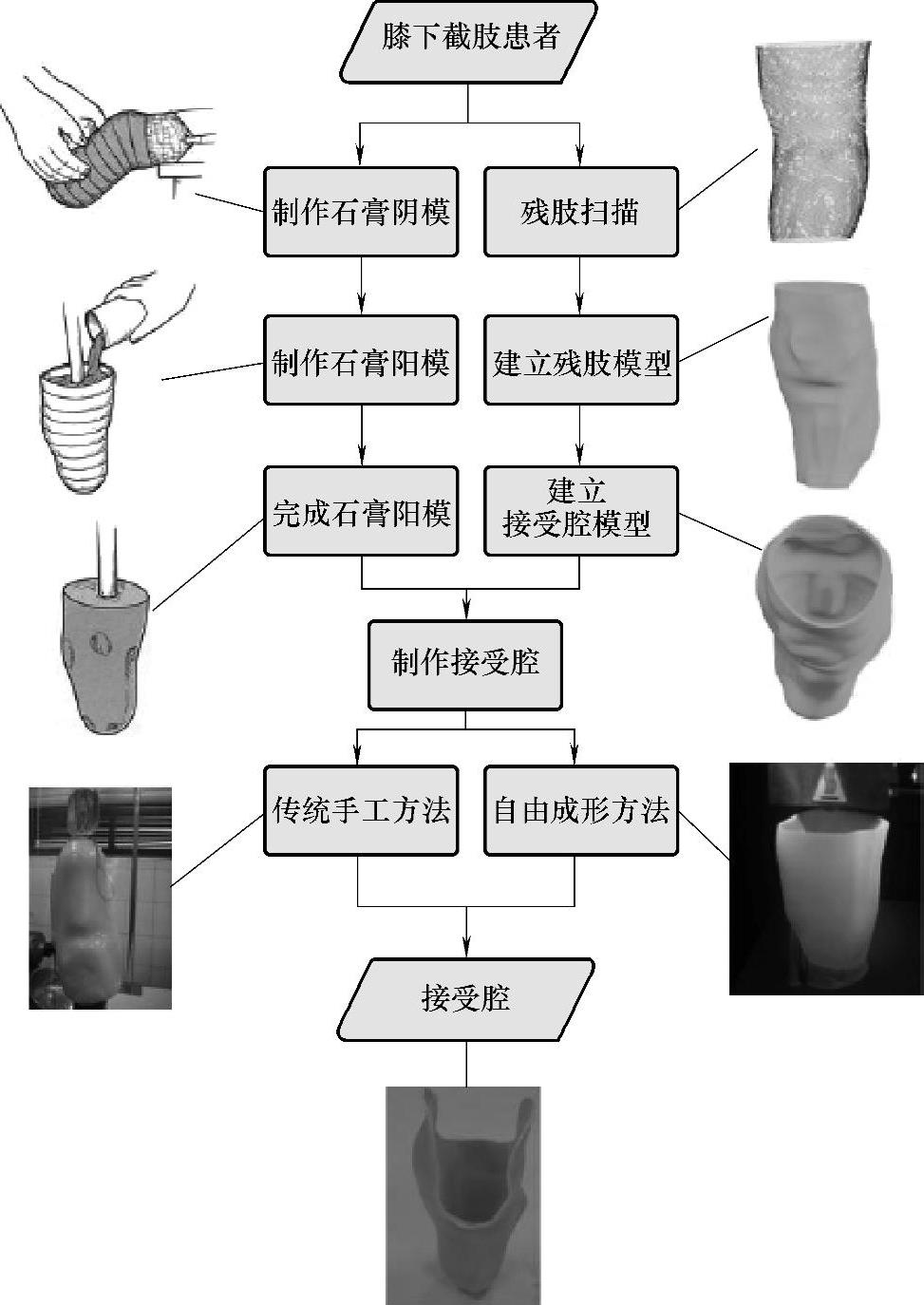

目前，假肢接受腔的常用材料为树脂或聚丙烯，传统的制作方法与自由成形方法见图5-69。显然，与传统方法相比，自由成形方法不必制作石膏模，能提高生产效率和精度，避免环境污染。

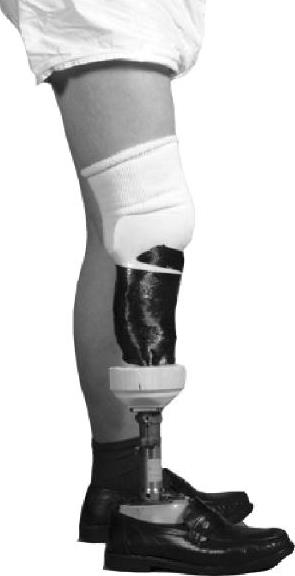

图5-70是穿戴用三维打印自由成形的接受腔的桡动脉病人，图5-71是穿戴用三维打印自由成形的接受腔的小腿假肢病人，此接受腔上包裹了碳纤维增强树脂材料。

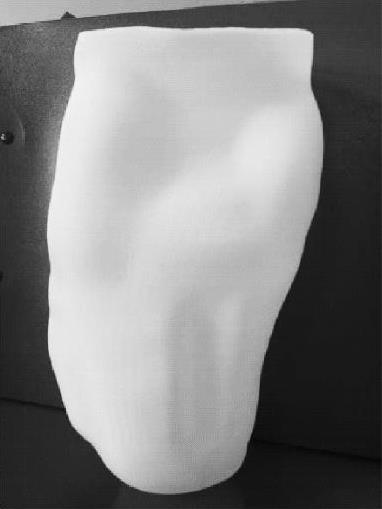

图5-72是熔融挤压自由成形的ABS塑料接受腔。
表5-3是熔融挤压自由成形（FDM）使用材料与传统假肢接受腔材料特性比较，由此表可见，ABS与PP的特性相似。
表5-3 FDM使用的材料与传统假肢接受腔材料的特性比较
图5-69 假肢接受腔的制作方法(https://www.chuimin.cn)
图5-70 穿戴用三维打印自由成形的接受腔的桡动脉病人
图5-71 穿戴用三维打印自由成形的接受腔的小腿假肢病人
图5-73是激光烧结自由成形的接受腔，其材料为75％的新型聚丙烯基材料DuraForm PP和25％的再生DuraForm PP。
图5-72 熔融挤压自由成形的ABS接受腔
图5-73 激光烧结自由成形的接受腔
