激光切割自由成形采用的设备是激光切纸自由成形机（Laminated Object Manu-facturing，LOM，见图2-23），它由计算机、原材料存储及送进机构、热粘压机构、激光切割系统、可升降工作台、机架和计算机数控系统等组成。其中，计算机用于接受和存储工件的三维设计模型文件，沿模型的高度方向提取一系列的横截面轮廓图形，发出控制指令。原材料存储及送进机构将存于其中的原材料（底面涂覆热熔胶的纸），逐步送至工作台的上方。热粘压机构将一层层材料粘接在一起。激光切割系统按照计算机提取的工件横截面轮廓图形，逐一在工作台上方的材料上切割出轮廓，并将无轮廓区切割成小网格，这是为了在成形之后能剔除废料。网格的大小根据成形件的形状复杂程度选定，网格越小，越容易剔除废料，但花费的时间较长。可升降工作台支撑正在成形的工件，并在每层成形之后，降低一层材料的厚度，以便送进、粘接和切割新的一层材料。数控系统执行计算机发出的指令，使一段段的材料逐步送至工作台的上方，然后粘接、切割，最终形成三维成形件。机架是整个机器的支撑。

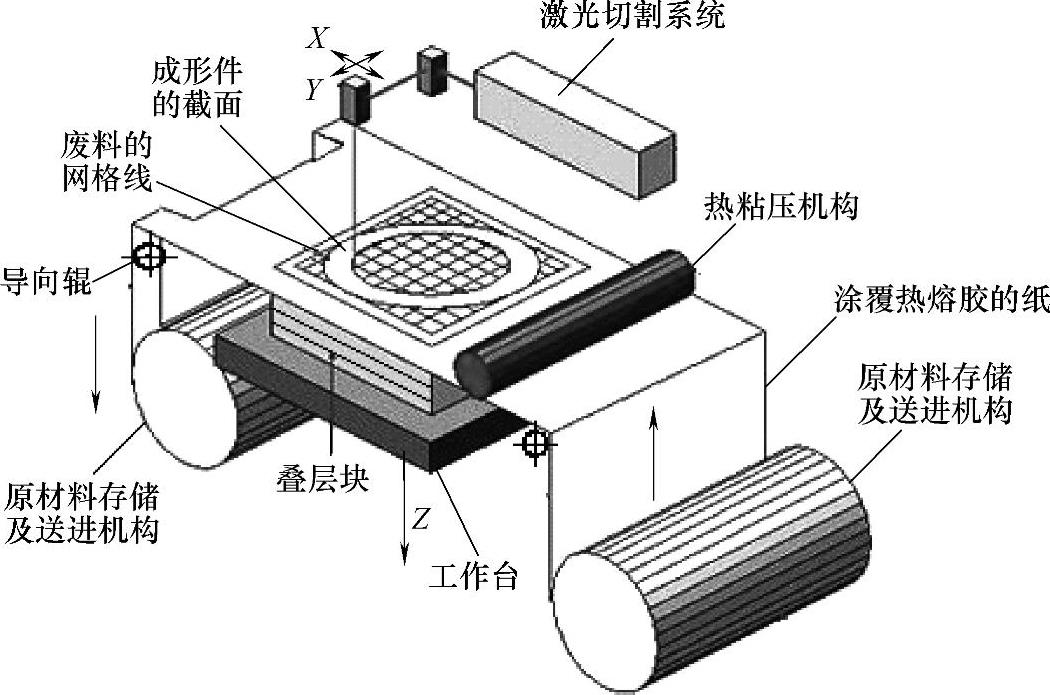

图2-23 激光切割自由成形机原理图

激光切割自由成形机的工作过程见图2-24，成形结束后得到包含成形件和废料的叠层块，成形件被废料小网格包围，剔除这些小网格之后，便可得到三维成形件。(https://www.chuimin.cn)

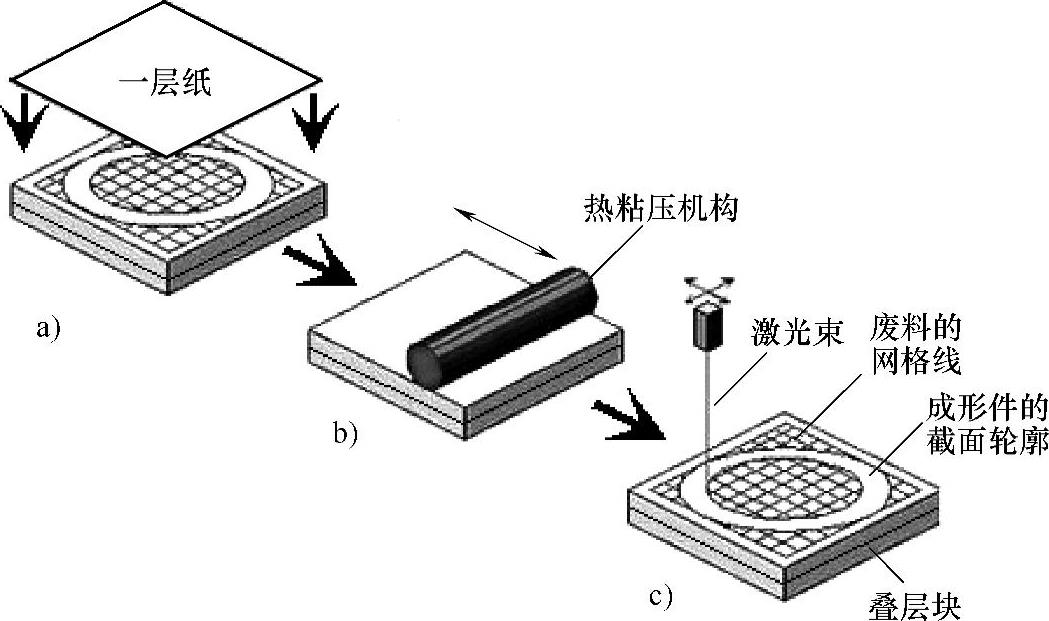

图2-24 激光切割自由成形机的工作过程

a）工作台下降一层的高度送进新一层纸 b）热粘压 c）切割轮廓线和网格线
