如何绘制非电离电磁辐射图形符号？

2025-09-29 理论教育 版权反馈
【摘要】：本范例要完成的非电离的电磁辐射图形符号如图8-29所示。该图形符号用于指示常规的、有潜在危险的非电离辐射，或指示其设备或系统，如在诊断或治疗中使用的射频发射装置或应用射频电磁能量的医疗电子区域。单击“圆心、半径”按钮来分别绘制半径为2、6、10.5和15的4个同心圆，如图8-30所示。绘制“直线”按钮，根据命令行提示进行以下操作。绘制“直线”按钮，分别选择线段的相应端点绘制一条直线，如图8-33所示。

本范例要完成的非电离的电磁辐射图形符号如图8-29所示。该图形符号用于指示常规的、有潜在危险的非电离辐射，或指示其设备或系统，如在诊断或治疗中使用的射频发射装置或应用射频电磁能量的医疗电子区域。本范例的操作步骤如下。

978-7-111-52170-9-Chapter08-83.jpg绘制相关的圆。单击“圆心、半径”按钮978-7-111-52170-9-Chapter08-84.jpg来分别绘制半径为2、6、10.5和15的4个同心圆，如图8-30所示。

978-7-111-52170-9-Chapter08-85.jpg绘制“直线”按钮978-7-111-52170-9-Chapter08-86.jpg，根据命令行提示进行以下操作。

命令：_line

指定第一个点： //选择圆心

指定下一点或[放弃（U）]：@18<-109↙

指定下一点或[放弃（U）]：↙

绘制的第1条倾斜的直线段如图8-31所示。


图8-29 要完成的图形符号


图8-30 绘制同心圆


图8-31 绘制一条倾斜的直线段

978-7-111-52170-9-Chapter08-90.jpg绘制“直线”按钮978-7-111-52170-9-Chapter08-91.jpg，根据命令行提示进行以下操作。

命令：_line

指定第一个点： //选择圆心

指定下一点或[放弃（U）]：@18<-71↙

指定下一点或[放弃（U）]：↙

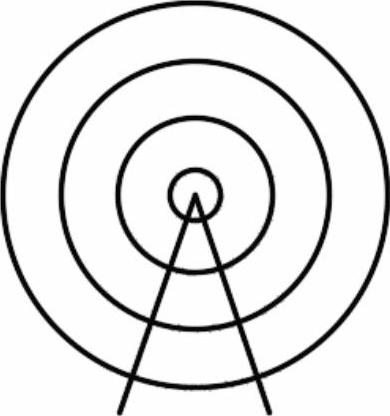

绘制的第2条倾斜的直线段如图8-32所示。

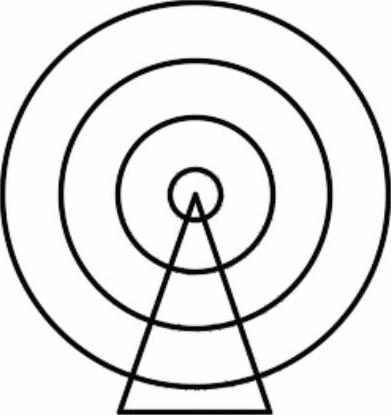

978-7-111-52170-9-Chapter08-92.jpg绘制“直线”按钮978-7-111-52170-9-Chapter08-93.jpg，分别选择线段的相应端点绘制一条直线，如图8-33所示。

978-7-111-52170-9-Chapter08-94.jpg单击“偏移”按钮978-7-111-52170-9-Chapter08-95.jpg，根据命令行提示进行以下操作。

命令：_offset

当前设置：删除源=否图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过（T）/删除（E）/图层（L）]：10.1↙ //输入偏移距离为10.1

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>： //选择下方水平直线段(https://www.chuimin.cn)

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>： //在所选线段的上方区单击

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>：↙

偏移结果如图8-34所示。


图8-32 绘制第2条倾斜线段


图8-33 绘制一条直线段


图8-34 偏移结果

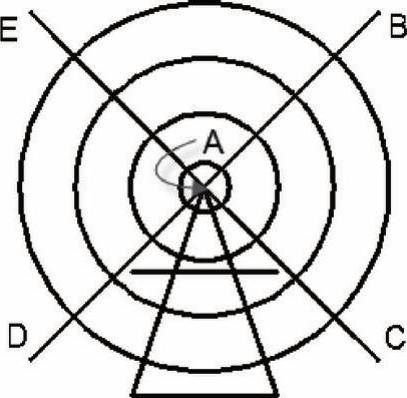

978-7-111-52170-9-Chapter08-99.jpg单击“直线”按钮978-7-111-52170-9-Chapter08-100.jpg，分别绘制图8-35所示的线段AB、AC、AD和AE，它们分别与水平轴成45°、-45°、-135°、135°，它们的参考长度可选用20。

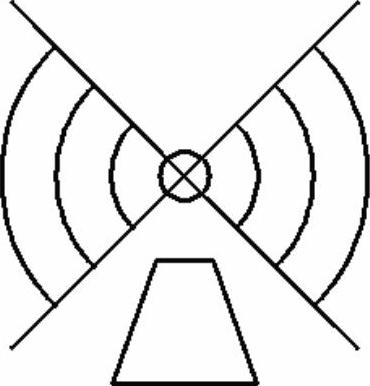

978-7-111-52170-9-Chapter08-101.jpg单击“修剪”按钮978-7-111-52170-9-Chapter08-102.jpg，将图形修剪成如图8-36所示。

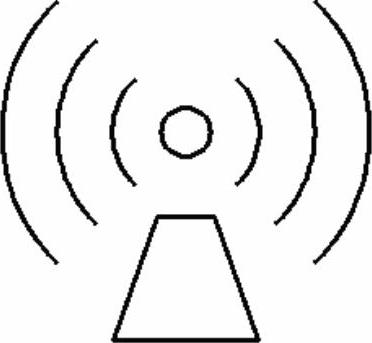

978-7-111-52170-9-Chapter08-103.jpg单击“删除”按钮978-7-111-52170-9-Chapter08-104.jpg，分别选择线段AB、AC、AD和AE，按<Enter>键，完成将所选线段删除操作，如图8-37所示。


图8-35 绘制辅助直线段


图8-36 修剪图形


图8-37 删除辅助线段

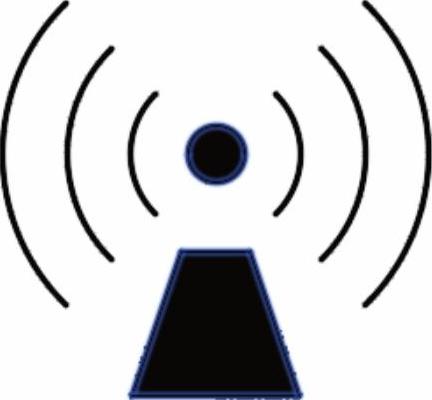

978-7-111-52170-9-Chapter08-108.jpg单击“图案填充”按钮978-7-111-52170-9-Chapter08-109.jpg，打开“图案填充创建”选项卡，在“图案”面板中单击“SOLID”图标978-7-111-52170-9-Chapter08-110.jpg，接着在最小圆内拾取一点，并在梯形图形内拾取一点，如图8-38所示，然后单击“关闭图案填充创建”按钮978-7-111-52170-9-Chapter08-111.jpg。

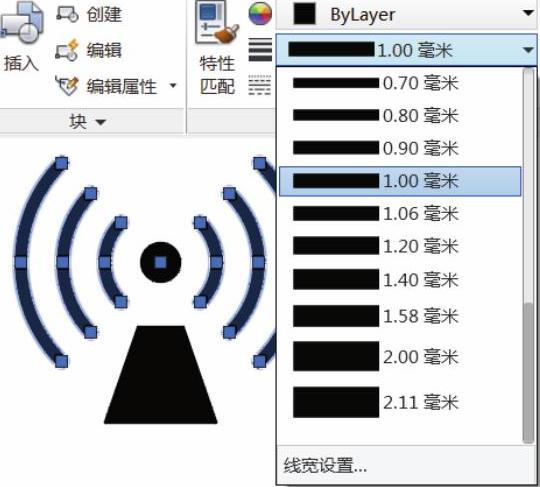

978-7-111-52170-9-Chapter08-112.jpg选择所有圆弧，接着从“特性”面板的“线宽”下拉列表框中指定线宽为1，如图8-39所示。至此，完成该图形符号的绘制。


图8-38 实体填充


图8-39 为选定圆弧指定线宽
