如何绘制电阻器图形符号？
【摘要】：电阻是指导体对通过电流的阻碍作用。绘制一个细长型的长方形图形。此图形符号便是电阻器的一般符号，其编号为S00555。此外，在电阻器一般符号的基础上还可以完成压敏电阻器、带滑动触点的电阻器、带滑动触点和断开位置的电阻器、带滑动触点的电位器、带滑动触点和预调的电位器以及带固定抽头的电阻器等图形符号。图6-34 电阻器一般符号图6-34 电阻器一般符号图6-35 可调电阻器图6-35 可调电阻器
电阻是指导体对通过电流的阻碍作用。导体的电阻越大，则表示导体对电流的阻碍作用越大。电阻元件的电阻值大小一般与温度、材料、长度、横截面面积等有关。
在“快速访问”工具栏中单击“新建”按钮
，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。
使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。
绘制一个细长型的长方形图形。在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮
，在绘图区域中任意指定一点作为矩形的第1个角点，接着指定另一个角点相对坐标为“@7.5，2”，从而绘制一个小长方形图形。
单击“直线”按钮
，分别在小长方形图形的两端各绘制长度均为1.5的直线段，结果如图6-34所示。此图形符号便是电阻器的一般符号，其编号为S00555。

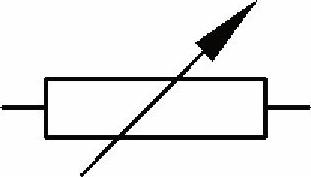

可以在电阻器一般符号的基础上添加“可调节性，一般符号”（见图6-13）来构成可调电阻器，如图6-35所示（编号为S00557），其中带箭头的引线可以用“LEADER”命令绘制，还可以通过“特性”选项板修改箭头的大小。此外，在电阻器一般符号的基础上还可以完成压敏电阻器（S00558）、带滑动触点的电阻器（S00559）、带滑动触点和断开位置的电阻器（S00560）、带滑动触点的电位器（S00561）、带滑动触点和预调的电位器（S00562）以及带固定抽头的电阻器（S00563）等图形符号。
图6-34 电阻器一般符号
图6-35 可调电阻器
