如何绘制凸轮驱动计数器件的图形符号？

2025-09-29 理论教育 版权反馈
【摘要】：凸轮驱动计数器件图形符号由圆弧、圆、直线、字符和矩形（正方形）组成，表示每n次触点闭合一次。图6-91 绘制一条直线段图6-91 绘制一条直线段图6-92 绘制直线段图6-92 绘制直线段图6-93 绘制另外的直线段图6-93 绘制另外的直线段单击“修剪”按钮，将图形修剪成图6-94所示。图6-96 为输入文字设置相关参数和选项图6-96 为输入文字设置相关参数和选项图6-97 凸轮驱动计数器件图形符号图6-97 凸轮驱动计数器件图形符号

凸轮驱动计数器件图形符号（S00951）由圆弧、圆、直线、字符和矩形（正方形）组成，表示每n次触点闭合一次。具体的绘制过程如下。

978-7-111-52170-9-Chapter06-283.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter06-284.jpg，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。

978-7-111-52170-9-Chapter06-285.jpg使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

978-7-111-52170-9-Chapter06-286.jpg绘制一个圆。单击“圆心、半径”按钮978-7-111-52170-9-Chapter06-287.jpg，任意指定一点为圆心位置，接着输入圆的半径为“2.5”，从而绘制一个圆。

978-7-111-52170-9-Chapter06-288.jpg再绘制一个圆。单击“圆心、半径”按钮978-7-111-52170-9-Chapter06-289.jpg，指定圆心位置为“@7.5，0”，并指定半径为“1.2”。此时，完成绘制的两个圆如图6-88所示。

978-7-111-52170-9-Chapter06-290.jpg单击“直线”按钮978-7-111-52170-9-Chapter06-291.jpg，根据命令行提示进行以下操作。

命令：_line

指定第一个点：//选择图6-89所示的象限点

指定下一点或[放弃（U）]：//选择所选象限点下方的圆心点

指定下一点或[放弃（U）]：@5<0↙

指定下一点或[闭合（C）/放弃（U）]：@2.5<90↙

指定下一点或[闭合（C）/放弃（U）]：@5<0↙

指定下一点或[闭合（C）/放弃（U）]：@5<-90↙

指定下一点或[闭合（C）/放弃（U）]：@5<180↙

指定下一点或[闭合（C）/放弃（U）]：@2.5<90↙

指定下一点或[闭合（C）/放弃（U）]：↙

此时图形如图6-90所示。

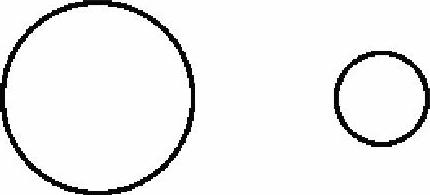

图6-88 绘制两个圆


图6-89 选择象限点

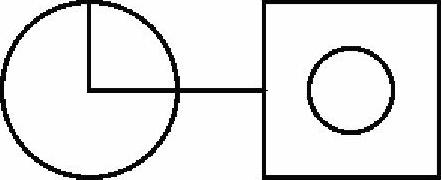

图6-90 绘制相关直线段

978-7-111-52170-9-Chapter06-295.jpg单击“直线”按钮978-7-111-52170-9-Chapter06-296.jpg，选择正方形右侧边的中点作为新直线段的起点，接着指定第2点的相对坐标为“@5<0”，按<Enter>键结束命令，完成绘制的一条长为5的直线段如图6-91所示。

978-7-111-52170-9-Chapter06-297.jpg单击“直线”按钮978-7-111-52170-9-Chapter06-298.jpg，根据命令行提示进行以下操作，绘制图6-92所示的直线段。

命令：_line

指定第一个点：@7.5<90↙(https://www.chuimin.cn)

指定下一点或[放弃（U）]：@5<-90↙

指定下一点或[放弃（U）]：↙

978-7-111-52170-9-Chapter06-299.jpg单击“直线”按钮978-7-111-52170-9-Chapter06-300.jpg，根据命令行提示进行以下操作。

命令：_line

指定第一个点：@10<-90↙

指定下一点或[放弃（U）]：@5<90↙

指定下一点或[放弃（U）]：@6.5<120↙

指定下一点或[闭合（C）/放弃（U）]：↙

此时图形如图6-93所示。

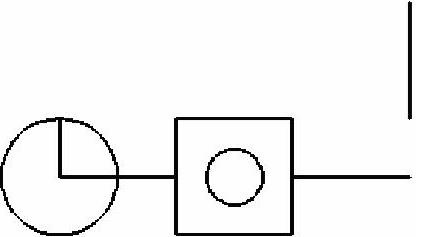

图6-91 绘制一条直线段


图6-92 绘制直线段


图6-93 绘制另外的直线段

978-7-111-52170-9-Chapter06-304.jpg单击“修剪”按钮978-7-111-52170-9-Chapter06-305.jpg，将图形修剪成图6-94所示。

978-7-111-52170-9-Chapter06-306.jpg选择最右侧的水平直线段，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“细虚线”层，然后在“快速访问”工具栏中单击“特性”按钮978-7-111-52170-9-Chapter06-307.jpg以打开“特性”选项板，从中将线型比例设置为“0.2”。此时，凸轮驱动计数器件图形符号如图6-95所示。


图6-94 修剪图形


图6-95 更改选定图线的线型比例等

978-7-111-52170-9-Chapter06-310.jpg在“图层”面板的“图层”下拉列表框中选择“注释”层作为当前图层，接着在“注释”面板中单击“多行文字”按钮978-7-111-52170-9-Chapter06-311.jpg，在要输入字符的区域指定两个角点，输入字符为“n”，并在“文字编辑器”上下文选项卡中设置相关的参数和选项，如图6-96所示，然后单击“关闭文字编辑器”按钮978-7-111-52170-9-Chapter06-312.jpg。完成的凸轮驱动计数器件图形符号如图6-97所示。


图6-96 为输入文字设置相关参数和选项

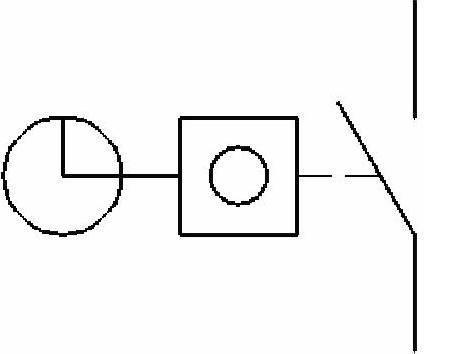

图6-97 凸轮驱动计数器件图形符号
