如何绘制物件外壳类符号？

2023-06-20 理论教育版权反馈

【摘要】：本实例绘制的物件外壳类符号有S00059、S00060、S00061、S00063，绘制过程如下。命令：_rectang指定第一个角点或[倒角/标高/圆角/厚度/宽度]：30，0↙指定另一个角点或[面积/尺寸/旋转]：@10，10↙绘制的S00059图形符号如图6-1所示。在功能区“默认”选项卡的“绘图”面板中单击“多段线”按钮，接着根据命令行提示进行以下操作。

本实例绘制的物件外壳类符号有S00059、S00060、S00061、S00063，绘制过程如下。

在“快速访问”工具栏中单击“新建”按钮，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。

使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

绘制S00059图形符号。在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮，接着根据命令行提示进行以下操作。

命令：_rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：30，0↙

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@10，10↙

绘制的S00059图形符号如图6-1所示。

绘制S00060图形符号。在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮，接着根据命令行提示进行以下操作。

命令：_rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：50，0↙

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@20，10↙

完成绘制的S00060图形符号如图6-2所示。

绘制S00061图形符号。在功能区“默认”选项卡的“绘图”面板中单击“圆心、半径”按钮，接着根据命令行提示进行以下操作。

命令：_circle

指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：90，5↙

指定圆的半径或[直径（D）]：5↙

完成绘制的S00061图形符号如图6-3所示。

图6-1 绘制S00059图形符号

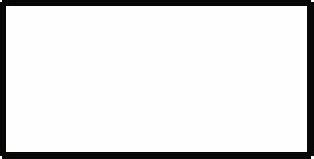

图6-2 绘制S00060图形符号

图6-3 绘制S00061图形符号

绘制S00063图形符号。在功能区“默认”选项卡的“绘图”面板中单击“多段线”按钮，接着根据命令行提示进行以下操作。

命令：_pline

指定起点： //在图形窗口中任意单击一点

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@20<0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A

指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：@10<90↙

指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：L

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@20<180↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A

指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：CL↙

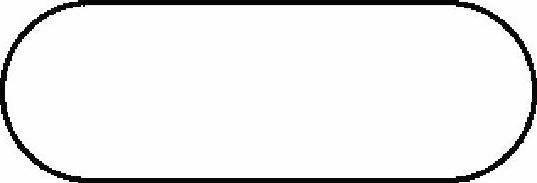

完成绘制的名称为“外壳”的S00063图形符号如图6-4所示。

图6-4 绘制S00063图形符号

绘制好图形符号后，可以在保存图形文件之前单击“创建块”按钮，将图形符号生成块，以便在以后设计工作中无须从头开始创建该图形符号，而是直接通过插入块的方式快速获得该图形符号。当然如果需要，可以在生成块之前创建所需的属性定义，然后将附带有属性定义的图形符号一起生成块；也可以通过“写块”（WBLOCK）命令，将选定对象保存到指定的图形文件或将图形生成块并转换为指定的图形文件。
