PNP晶体管图形符号的绘制方法
【摘要】：PNP晶体管图形符号由箭头和直线组成，主要用于电路图中。它的绘制方法和步骤如下。命令：_line指定第一个点： //选择竖直线段的中点A指定下一点或[放弃]：@7<42↙指定下一点或[放弃]：↙单击“直线”按钮，根据命令行提示进行以下操作以绘制图6-53所示的倾斜线段AB。图6-52 绘制直线段图6-52 绘制直线段图6-53 绘制倾斜的线段图6-53 绘制倾斜的线段图6-54 镜像结果图6-54 镜像结果在命令行中进行以下操作，绘制箭头。在命令行中进行以下操作，绘制箭头。
PNP晶体管图形符号（S00663）由箭头和直线组成，主要用于电路图中。它的绘制方法和步骤如下。
单击“直线”按钮
，根据命令行提示进行以下操作来绘制图6-52所示的连续的直线段。
命令：_line
指定第一个点：
指定下一点或[放弃（U）]：@6，0↙
指定下一点或[放弃（U）]：@3<90↙
指定下一点或[闭合（C）/放弃（U）]：↙
单击“直线”按钮

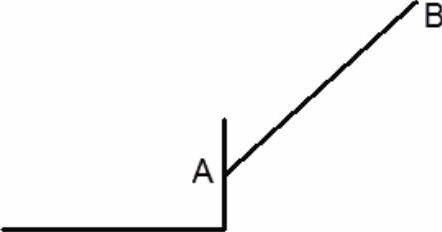

，根据命令行提示进行以下操作以绘制图6-53所示的倾斜线段AB。
命令：_line
指定第一个点： //选择竖直线段的中点A
指定下一点或[放弃（U）]：@7<42↙
指定下一点或[放弃（U）]：↙

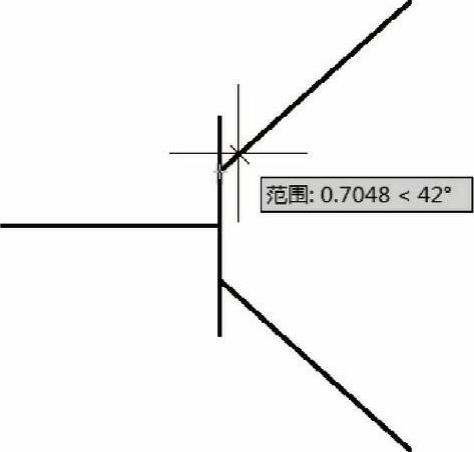

镜像操作。在功能区“默认”选项卡的“修改”面板中单击“镜像”按钮
，选择竖直线段和倾斜的线段作为要镜像的对象，按<Enter>键结束对象选择，接着分别选择水平线段的两个端点定义镜像线，然后在“要删除源对象吗？[是（Y）/否（N）]<否>：”提示下按<Enter>键，镜像结果如图6-54所示。
图6-52 绘制直线段
图6-53 绘制倾斜的线段
图6-54 镜像结果

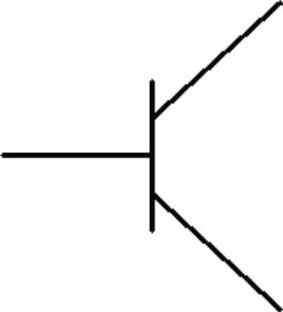

在命令行中进行以下操作，绘制箭头。
命令：LEADER↙
指定引线起点： //如图6-55所示
指定下一点： //选择倾斜线段的末端点（远端点）
指定下一点或[注释（A）/格式（F）/放弃（U）]<注释>：↙
输入注释文字的第一行或<选项>：↙
输入注释选项[公差（T）/副本（C）/块（B）/无（N）/多行文字（M）]<多行文字>：N↙
绘制的箭头引线如图6-56所示。可以通过“特性”选项板修改箭头的大小和样式等。
图6-55 指定引线起点
图6-56 完成箭头
