信号频率的图形符号设计优化
【摘要】：信号频率图形符号如图7-27所示，它在应用类别上属于概念要素或限定符号。下面介绍该图形符号的绘制方法和步骤。图7-27 信号频率图形符号图7-27 信号频率图形符号图7-28 可编辑箭头大小图7-28 可编辑箭头大小图7-29 绘制相关线段图7-29 绘制相关线段设置好用于放置字符的工作图层后，单击“多行文字”按钮，在箭头的正下方添加字符“f”，注意设置字符大小和倾斜度等参数。
信号频率图形符号（S01299）如图7-27所示，它在应用类别上属于概念要素或限定符号。下面介绍该图形符号的绘制方法和步骤。
通过命令窗口中进行以下操作。
命令：LEADER↙
指定引线起点： //在预定位置处单击一点
指定下一点：@20<180↙
指定下一点或[注释（A）/格式（F）/放弃（U）]<注释>：F↙
输入引线格式选项[样条曲线（S）/直线（ST）/箭头（A）/无（N）]<退出>：A↙
指定下一点或[注释（A）/格式（F）/放弃（U）]<注释>：↙
输入注释文字的第一行或<选项>：↙
输入注释选项[公差（T）/副本（C）/块（B）/无（N）/多行文字（M）]<多行文字>：N↙

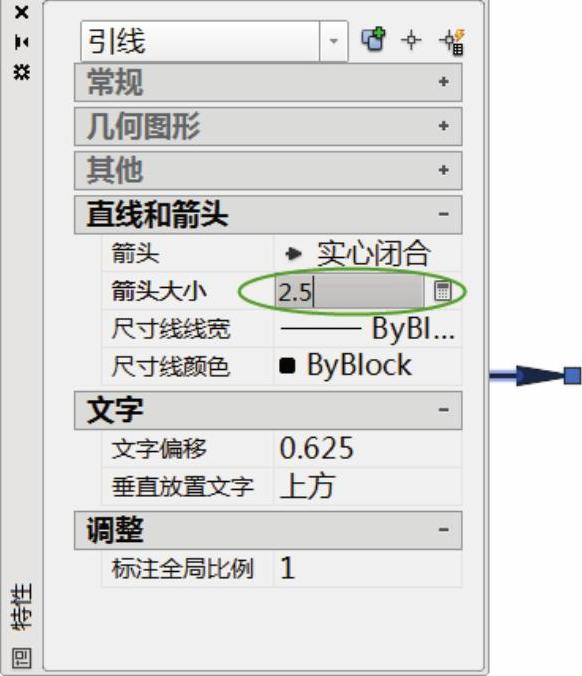

引线箭头的大小可以通过“特性”选项板来更改，如图7-28所示。
命令：_line
指定第一个点： //选择带箭头的指引线的中点
指定下一点或[放弃（U）]：@10<90↙
指定下一点或[放弃（U）]：@2.5，-1.25↙
指定下一点或[闭合（C）/放弃（U）]：@-2.5，-1.25↙
指定下一点或[闭合（C）/放弃（U）]：↙

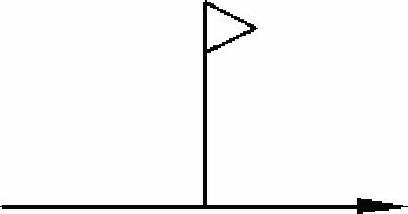

完成绘制这些直线段后的图形效果如图7-29所示。
图7-27 信号频率图形符号
图7-28 可编辑箭头大小
图7-29 绘制相关线段
设置好用于放置字符的工作图层后，单击“多行文字”按钮
，在箭头的正下方添加字符“f”，注意设置字符大小和倾斜度等参数。
