如何正确使用不得用于住宅区图形符号？

2025-09-29 理论教育 版权反馈
【摘要】：本例要完成的“不得用于住宅区”图形符号如图8-70所示，该图形符号用于标识不宜用在居住区的电子设备。单击“直线”按钮，进行以下操作来绘制图8-71所示的图形。单击“偏移”按钮，按照图8-74所给出的偏移距离尺寸创建相应的偏移线。图8-79 选择端点作为直线起点图8-79 选择端点作为直线起点图8-80 绘制一条线段图8-80 绘制一条线段图8-81 拉长相应线段图8-81 拉长相应线段

本例要完成的“不得用于住宅区”图形符号如图8-70所示，该图形符号用于标识不宜用在居住区的电子设备（如工作时产生无线电干扰的设备）。其绘制步骤如下。

978-7-111-52170-9-Chapter08-203.jpg单击“直线”按钮978-7-111-52170-9-Chapter08-204.jpg，进行以下操作来绘制图8-71所示的图形。

命令：_line

指定第一个点：//在图形窗口中指定一点

指定下一点或[放弃（U）]：@28<-90↙

指定下一点或[放弃（U）]：@11<0↙

指定下一点或[闭合（C）/放弃（U）]：@11.2<90↙

指定下一点或[闭合（C）/放弃（U）]：@3<0↙

指定下一点或[闭合（C）/放弃（U）]：@25<135↙

指定下一点或[闭合（C）/放弃（U）]：↙

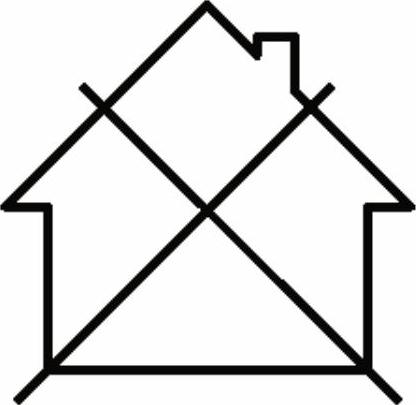

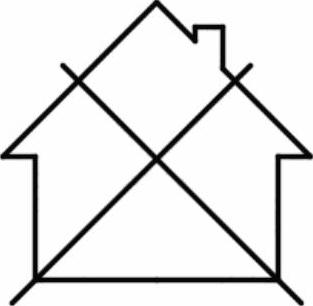

图8-70 “不得用于住宅区”图形符号

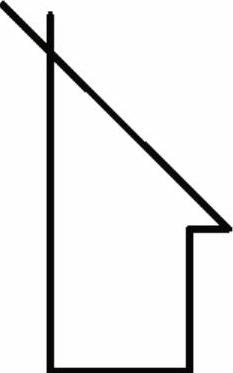

图8-71 使用直线工具绘制图形

978-7-111-52170-9-Chapter08-207.jpg镜像图形。单击“镜像”按钮978-7-111-52170-9-Chapter08-208.jpg，选择要镜像的图线（图8-72所示的线1、线2、线3和线4为所选图线）并按<Enter>键，接着选择竖直长线段的上端点作为镜像线的第一点，选择竖直长线段的下端点作为镜像线的第二点，然后在“要删除源对象吗？[是（Y）/否（N）]<否>：”提示下按<Enter>键，镜像结果如图8-73所示。

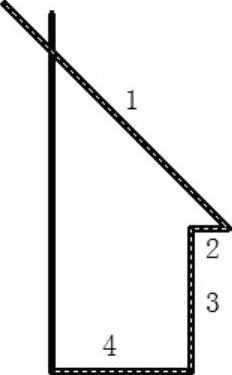

图8-72 选择要镜像的图线

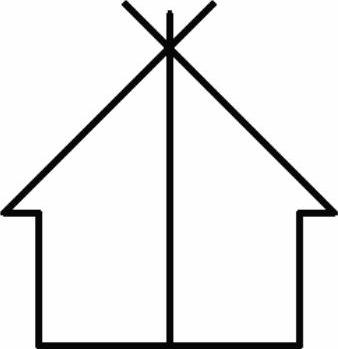

图8-73 镜像结果

978-7-111-52170-9-Chapter08-211.jpg单击“偏移”按钮978-7-111-52170-9-Chapter08-212.jpg，按照图8-74所给出的偏移距离尺寸创建相应的偏移线。

978-7-111-52170-9-Chapter08-213.jpg单击“修剪”按钮978-7-111-52170-9-Chapter08-214.jpg，将图形修剪成如图8-75所示。


图8-74 创建偏移线

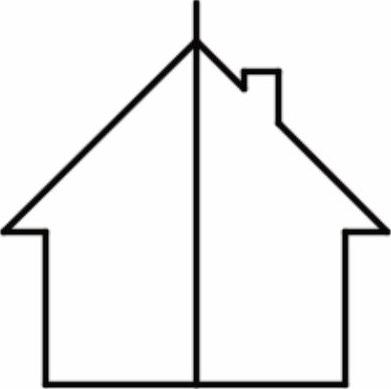

图8-75 镜像结果(https://www.chuimin.cn)

978-7-111-52170-9-Chapter08-217.jpg单击“删除”按钮978-7-111-52170-9-Chapter08-218.jpg，选择图8-76所示的竖直线段，按<Enter>键，从而将所选的该竖直线段删除。

978-7-111-52170-9-Chapter08-219.jpg单击“直线”按钮978-7-111-52170-9-Chapter08-220.jpg，选择图8-77所示的端点作为新直线段的起点，接着指定下一点为“@27.6<45”，从而绘制图8-78所示的一条与水平位置成45°的直线段。

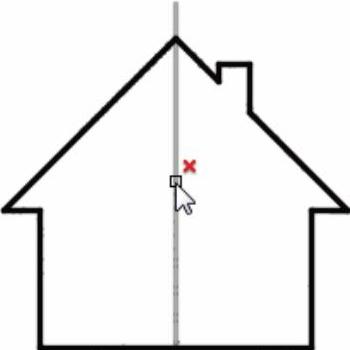

图8-76 选择要删除的图线

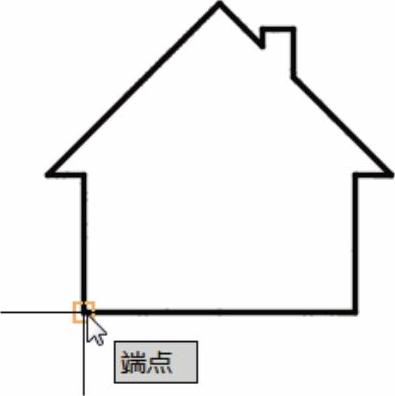

图8-77 选择端点为直线起点

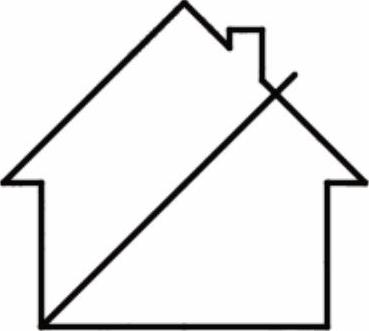

图8-78 绘制一条线段

978-7-111-52170-9-Chapter08-224.jpg单击“直线”按钮978-7-111-52170-9-Chapter08-225.jpg，选择图8-79所示的端点作为新直线段的起点，接着指定下一点为“@27.6＜135”，从而绘制一条倾斜的直线段，如图8-80所示。

978-7-111-52170-9-Chapter08-226.jpg在“修改”面板中单击“拉长”按钮978-7-111-52170-9-Chapter08-227.jpg，根据命令行提示进行以下操作。

命令：_lengthen

选择要测量的对象或[增量（DE）/百分比（P）/总计（T）/动态（DY）]<总计（T）>：DE↙

输入长度增量或[角度（A）]<0.0000>：3↙

选择要修改的对象或[放弃（U）]： //选择步骤6创建的直线段，选择点靠近其下端点

选择要修改的对象或[放弃（U）]： //选择步骤7创建的直线段，选择点靠近其下端点

选择要修改的对象或[放弃（U）]：↙

拉长选定图线的效果如图8-81所示。

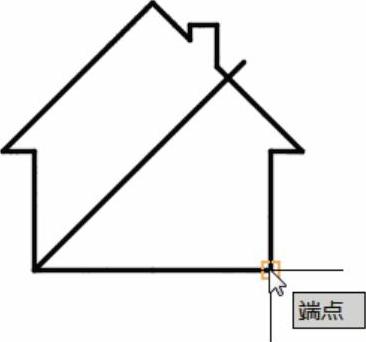

图8-79 选择端点作为直线起点


图8-80 绘制一条线段

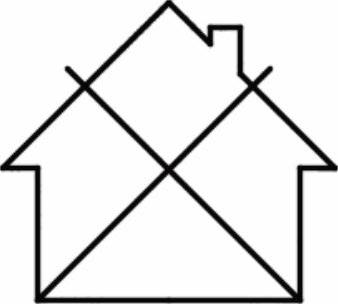

图8-81 拉长相应线段
