轴承润滑方式与应用举例

2025-09-29 历史故事版权反馈

【摘要】：按润滑方式大体分为自润滑轴承和外注润滑脂润滑轴承两种。这种轴承能长期保持自润滑性能，在自动扶梯上得到广泛地使用。图9-1-9 自润滑密封轴承使用实例示意图a）滑动轴承 b）小链轮也有的普通型自动扶梯在不重要部位以自润滑滑动轴承代替滚动轴承，以降低生产成本。这种轴承的材料一般采用具有低摩擦因数的材料（如尼龙），有的带有一定的自润滑功能，在使用中也不需要加油。

在自动扶梯上，轴承类部件数量多、分布广，如梯级滚轮轴承、扶手带传动链轮轴承、主驱动轴和梯级链张紧轴承等。按润滑方式大体分为自润滑轴承（密封轴承和自润滑滑动轴承）和外注润滑脂润滑轴承两种。

图9-1-7 带油标尺的减速箱润滑示意图

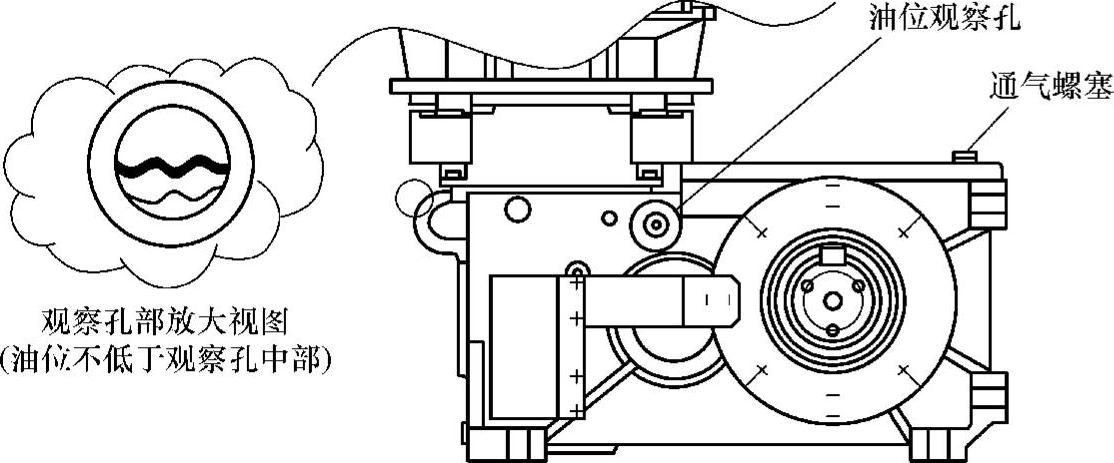

图9-1-8 带油量观察孔的减速箱润滑示意图

1.密封轴承和自润滑滑动轴承

由于自动扶梯用于梯级主副滚轮、小链轮、扶手带导向滚轮等处的轴承的数量较多，这些轴承的规格较小，受力也较小，一般采用密封滚珠轴承。密封轴承的内腔自带有润滑脂，能在密封的条件下长期转动，使用中不需要加油，当发生损坏时则作更换。这种轴承能长期保持自润滑性能，在自动扶梯上得到广泛地使用。

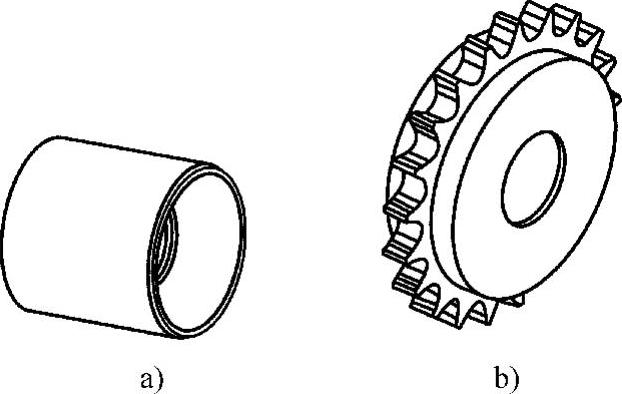

图9-1-9 自润滑密封轴承使用实例示意图(https://www.chuimin.cn)

a）滑动轴承 b）小链轮

也有的普通型自动扶梯在不重要部位以自润滑滑动轴承代替滚动轴承，以降低生产成本。这种轴承的材料一般采用具有低摩擦因数的材料（如尼龙），有的带有一定的自润滑功能，在使用中也不需要加油。当磨损量大时则整体作更换。图9-1-9是自润滑密封轴承使用实例示意图。

2.外注润滑脂润滑轴承

自动扶梯主驱动轴是高承重部件，一般需要采用外注润滑脂润滑轴承，以确保轴承的工作寿命。

此类轴承轴承座上设有注油孔，需要定期加注润滑剂。有的轴承座上还设有出油孔，在加注新油时还可以将废油逼出轴承座，起到更换新油的作用。图9-1-10为外注润滑脂润滑轴承使用情况示意图。

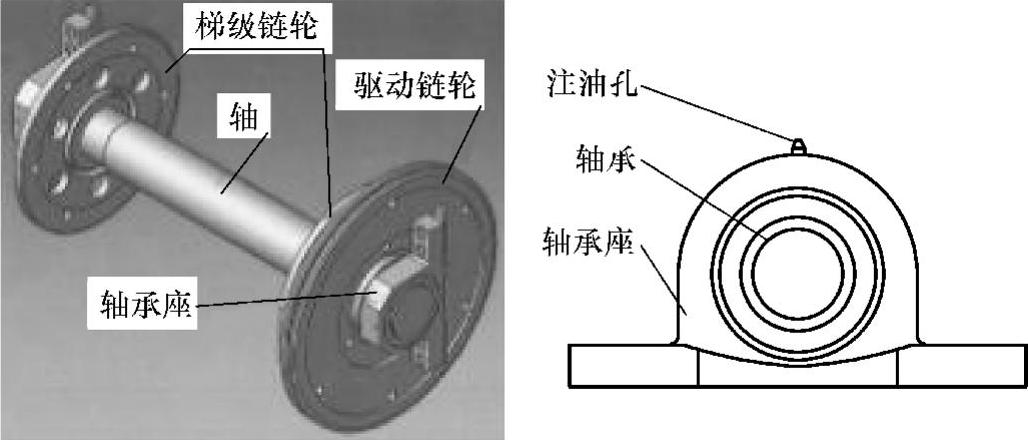

图9-1-10 外注润滑脂润滑轴承使用情况示意图
