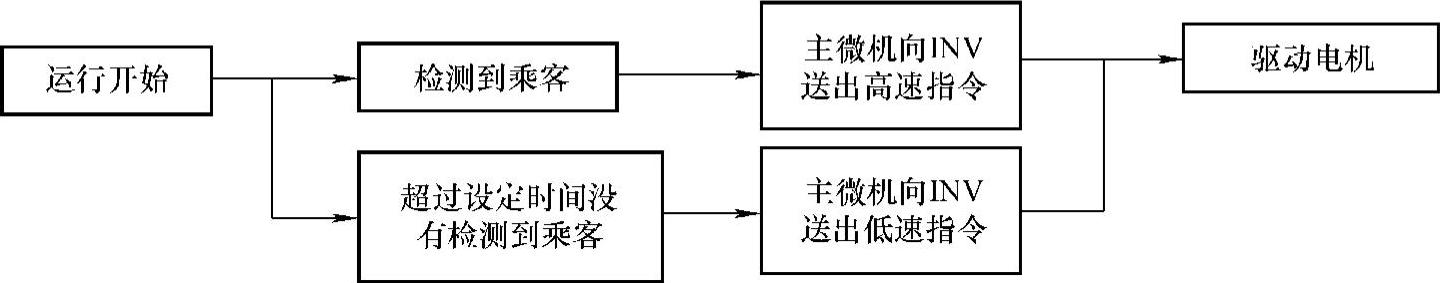

一般的，变频器的速度控制流程如图8-4-6所示。

图8-4-6 变频器的速度控制流程

主微机控制变频器速度的方式有2种，一种是通过通信方式控制，另一种是多段速控制。

1.通信方式控制

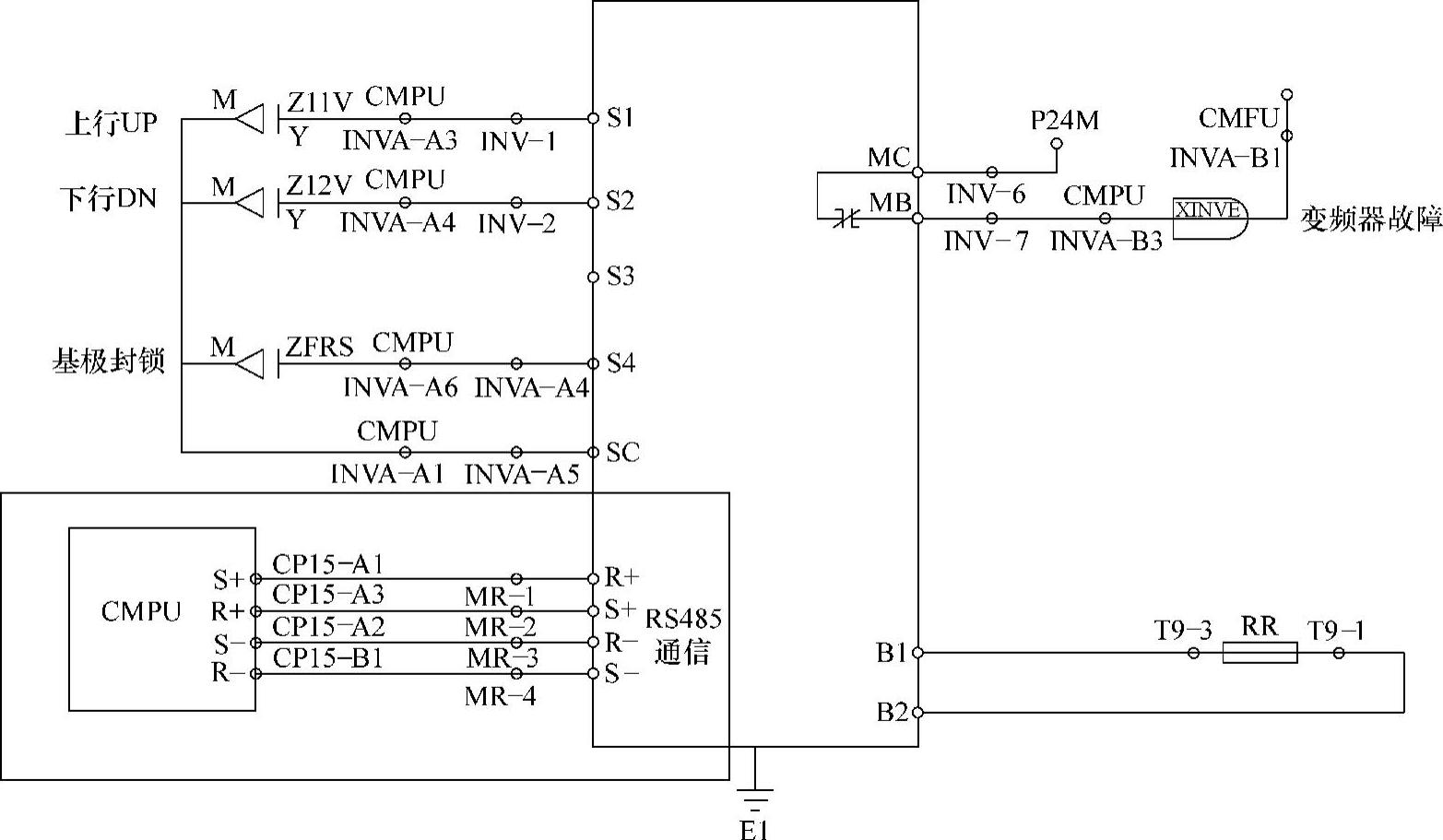

如图8-4-7所示是一种通信方式的控制电路。

图8-4-7 通信方式控制

在图8-4-7中，S1～S4为变频器的输入，MB为变频器的输出。各信号的说明如表8-4-2所示。

表8-4-2 变频控制信号说明

图8-4-7中，虚线框内是CMPU（主微机）与变频器进行通信的电路（RS485），CM-PU直接将速度指令传送给变频器。使用RS485以通信方式控制变频器速度，通信方式虽然非常灵活，但容易受干扰。因此，在通信中通常会采用一些比较成熟的通信协议，如MODBUS协议，协议中带有CRC通信校验，最大程度保证通信的准确性。(https://www.chuimin.cn)

2.多段速控制

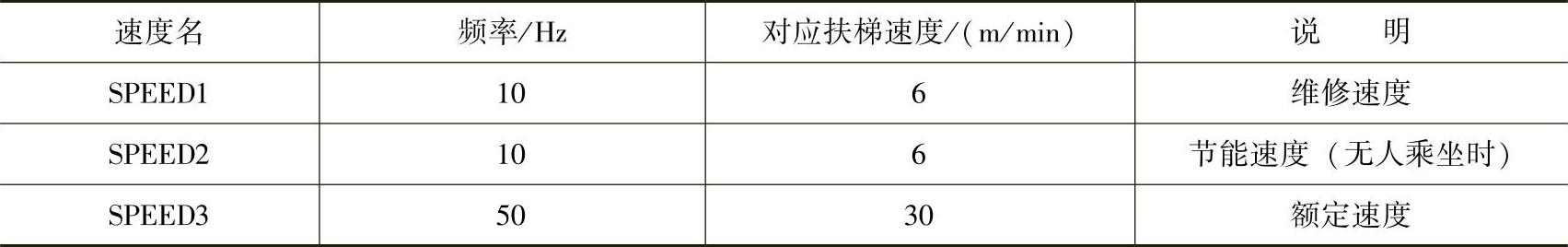

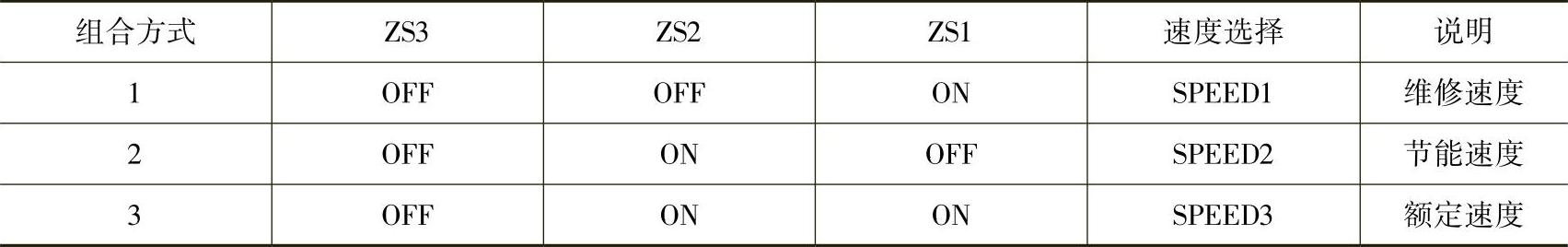

在变频器中预先设定几个速度（ZS1～ZS3），然后通过输入端子的组合选择运行的速度，如图8-4-8所示。
