【摘要】：自动扶梯的操纵开关包括钥匙开关、急停开关、维修操纵开关盒等。桁架内设两个维修盒插座，上下水平段各设一个，当插入维修操纵开关盒时，自动扶梯上的钥匙开关将失效，自动扶梯只能由维修操纵开关盒进行操纵。结构维修操纵开关盒的一般结构如图8-3-4所示。前三个开关是自动复位式按钮开关。

自动扶梯的操纵开关包括钥匙开关、急停开关、维修操纵开关盒等。

1.钥匙开关

钥匙开关功能是对自动扶梯实行人工操纵。实现电源的接通和关闭，自动扶梯的上行、下行。一般的钥匙开关是弹簧式的自复位开关，如图8-3-1所示。

（1）钥匙开关的种类钥匙开关有自动复位型和锁定型：

1）自动复位型：钥匙旋到指定位置后，自动回复到关断状态，对于电信号而言，输出的是脉冲信号。

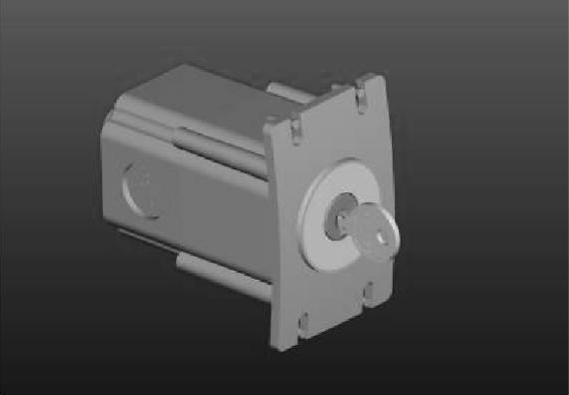

图8-3-1 钥匙开关

2）锁定型：钥匙旋到指定位置后，保持开通状态，对于电信号而言，输出的是电平信号。

（2）钥匙开关功能钥匙开关的主要作用是正常的启动和停止自动扶梯，因此，一般的钥匙开关配有上行、下行的操作指引。为了提高安全性，有的厂家的钥匙开关还带有警鸣器。

（3）钥匙开关的配置自动扶梯钥匙开关设置在自动扶梯的上下端部，由专人进行操作。图8-3-2所示是玻璃护栏的自动扶梯，自动护梯钥匙开关安装在护栏端部内侧。图8-3-3是金属护栏的自动扶梯，自动扶梯钥匙开关安装在护栏端部。

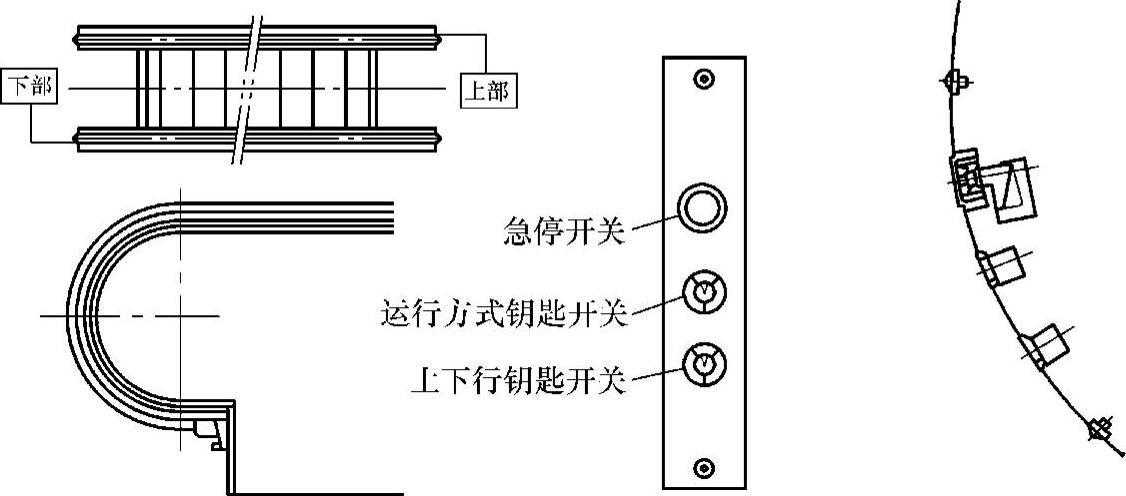

图8-3-2 玻璃护栏的钥匙开关设置图

自动扶梯的钥匙开关可以只配置一个，也可以配置两个。如图8-3-2和图8-3-3所示，钥匙开关分为运行方式选择开关和上下行选择开关，运行方式选择钥匙开关具有选择工作运行（自动运行）或维修运行（维修操作运行）的功能，在启动自动扶梯时需要首先选定运行方式，进而使用运行方向选择钥匙开关选择上行还是下行，在进行维修作业时更安全。但也可以只安装一个运行方式选择钥匙开关，这种开关上一般具有上行、下行和关停三个挡。

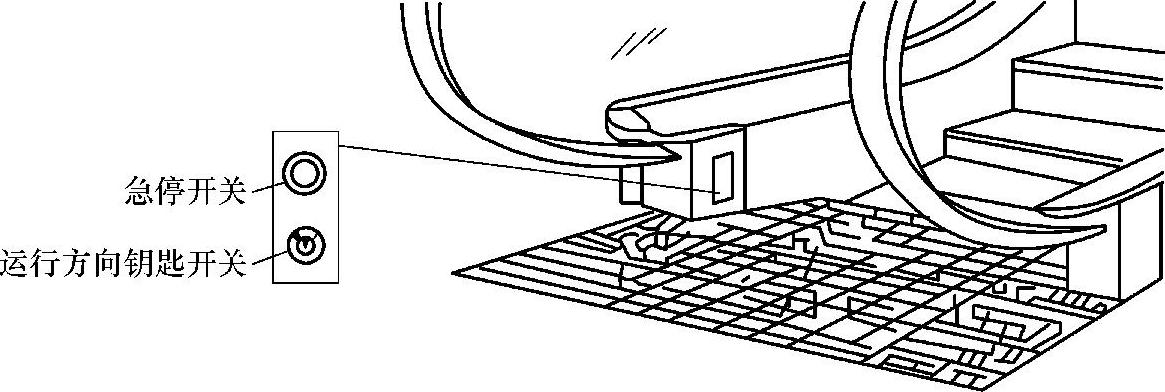

图8-3-3 金属护栏的钥匙开关设置(https://www.chuimin.cn)

2.急停开关

急停开关的功能是使自动扶梯紧急停止。急停开关必须为安全触点。按照规范要求，在自动扶梯的两端必须设置一个急停装置。如图8-3-2、图8-3-3所示。同时，紧急停止装置之间的距离应符合以下规定：

1）自动扶梯，不应超过30m。

2）自动人行道，不应超过40m。

也就是说，在高扬程的自动扶梯上，如果两端的距离超出了上述要求，需要在自动扶梯中部增加一个急停开关。

3.检修控制盒

检修控制盒又称为维修操纵开关盒，简称维修盒用于有维修速度配置的自动扶梯。由维修人员在检修工作时对自动扶梯实行操控。桁架内设两个维修盒插座，上下水平段各设一个，当插入维修操纵开关盒时，自动扶梯上的钥匙开关将失效，自动扶梯只能由维修操纵开关盒进行操纵。

（1）结构维修操纵开关盒的一般结构如图8-3-4所示。从图中可以看到，盒体有4个按钮，分别是电源、上行、下行和急停。前三个开关是自动复位式按钮开关。按下电源与上行（或下行）按钮，便能使自动扶梯以维修速度运行。急停按钮属于标准要求的安全触点，是非自动复位的，按下后自动扶梯不能启动，只有当将其手工复位后，才能使用另三个开关让扶梯以维修速度上行或下行。

图8-3-4 维修操纵开关盒

（2）维修操纵开关盒与操作开关的相互制约关系为保证扶梯在维修时的安全操作，维修操纵开关盒与操作开关不能同时使用，并有如下制约关系：

1）当维修盒插上时，扶梯只能用维修盒操纵，而钥匙开关失效。

2）当扶梯上两个维修操纵开关盒插座都插上维修盒时，则两个维修操纵开关盒同时失去作用。
