实体化特征的创建步骤与示例

2025-09-29 理论教育版权反馈

【摘要】：图7-112 控制板创建实体化特征的具体步骤如下：打开源文件第7章│7-8-2.prt，模型如图7-113所示。2）选择与长方体相交的曲面，单击按钮，打开控制板，单击按钮，更改刀具操作方向，如图7-115所示，单击按钮完成曲面移除部分实体的创建，如图7-116所示。

单击【模型】选项卡【编辑】组中的【实体化】命令，打开【实体化】控制板，如图7-112所示。

➢ ：用实体填充内部材料，多用于封闭的曲面特征。

➢ ：移除所选曲面内侧或者外侧的材料，要求被移除的材料必须是实体。

➢ ：用所选面组替换部分曲面，并且所选面组的边界应位于实体曲面上。

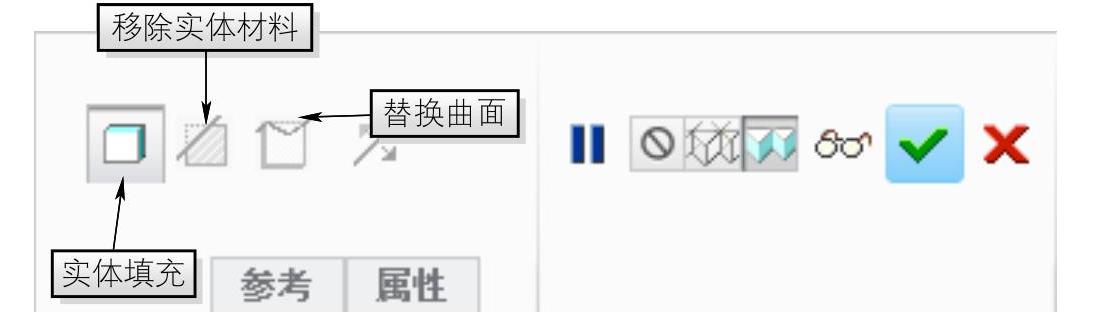

图7-112 【实体化】控制板

创建实体化特征的具体步骤如下：

打开源文件第7章│7-8-2.prt，模型如图7-113所示。模型中全部为曲面，可用横截面图进行观看，如图7-114所示。

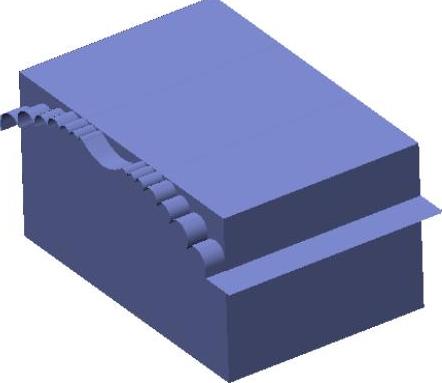

图7-113 曲面实例(https://www.chuimin.cn)

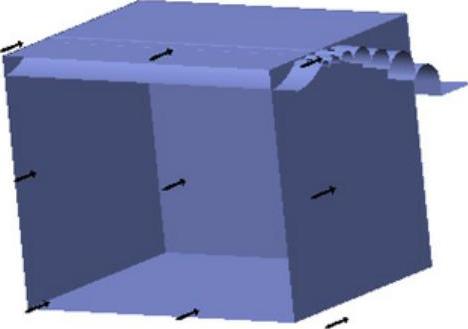

图7-114 横截面图

1）单击长方体特征，单击【模型】选项卡【编辑】组中的【实体化】按钮，打开【实体化】控制板，单击【应用】按钮完成长方体实体化。

2）选择与长方体相交的曲面，单击【实体化】按钮，打开【实体化】控制板，单击【切除材料】按钮，更改刀具操作方向，如图7-115所示，单击按钮完成曲面移除部分实体的创建，如图7-116所示。

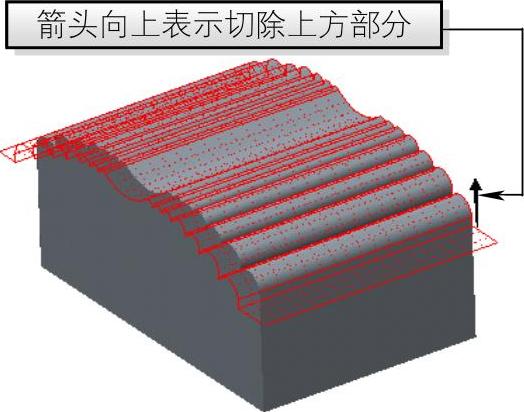

图7-115 更改刀具操作方向

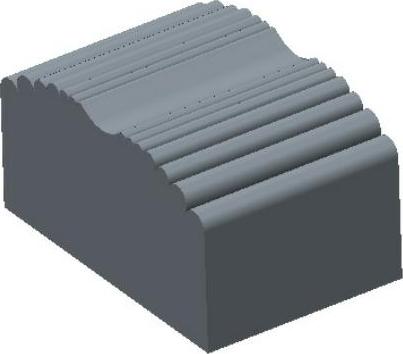

图7-116 移除部分实体

注：实体化特征不只是简单的将曲面转换为实体，它还可以进行一些简单的编辑操作，使实体特征更加复杂，更加趋向于设计者的要求。
