如何创建径向轴阵列特征？

2025-09-29 理论教育版权反馈

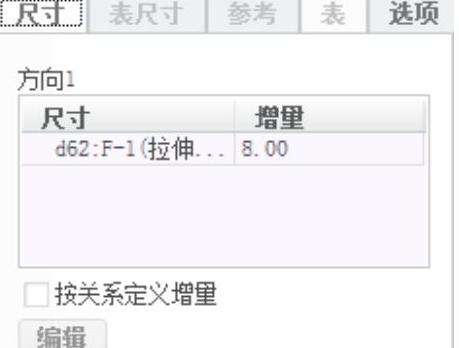

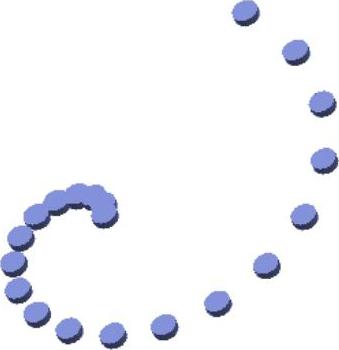

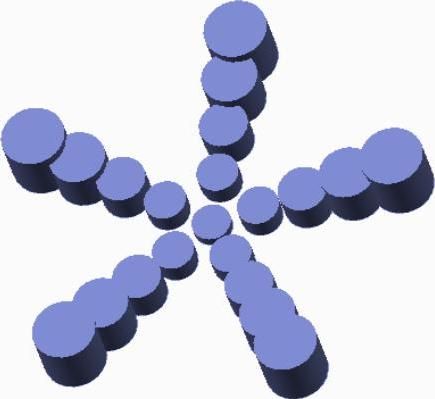

【摘要】：指定第一个方向的阵列数：绕参考轴旋转的圆周方向所含阵列总数。4）按住Ctrl键选择拉伸高度尺寸5，输入增量为“5.00”，如图7-25所示，单击按钮，完成径向轴阵列特征的创建，如图7-26所示。注2：尺寸阵列和方向阵列中的尺寸不同，尺寸阵列中添加的尺寸可以使用关系式，而方向阵列和轴阵列中附加的可变化尺寸无法使用关系式。

使用轴阵列可围绕指定的轴径向阵列特征（即环形阵列），创建轴阵列需要指定以下几个选项：

➢ 指定轴参考：阵列按选定的参考轴及角度旋转。角度方向可以反向，使阵列从逆时针方向变为顺时针方向延伸。注意：阵列轴必须在阵列导引之前创建。

➢ 指定第一个方向的阵列数：绕参考轴旋转的圆周方向所含阵列总数。

➢ 指定角度间距：可以在控制板或图形窗口中双击编辑角度间距，或拖动控制滑块进行编辑。

➢ 设置角度范围：即阵列所占总角度。可从下拉列表选择90、180、270或360，也可自行输入角度范围，角度范围与角度间距不能同时使用。

创建轴阵列的具体步骤如下：

1）打开源文件第7章│7-2-3.prt，选中绘图区域内的圆柱特征，单击【模型】选项卡【编辑】组中的【阵列】按钮，打开【阵列】控制板。
