矩形阵列绘制控制柜面板上的按钮部分
【摘要】：如图3-11所示，为某控制柜面板上的按钮部分的图形，用矩形阵列方式进行绘制。图3-11矩形阵列示例图3-11矩形阵列示例单击工具栏 按钮，启动ARRAY命令，在弹出的对话框中操作如下：单击工具栏 按钮，启动ARRAY命令，在弹出的对话框中操作如下：1）单击按钮 ，对话框暂时隐藏，选择两个同心圆及渐变色填充，并按Enter键或单击鼠标右键，返回对话框，对话框右上侧提示“已选择三个对象”。
矩形阵列就是把所选对象复制成类似于矩阵的排列方式。
【例3-8】 如图3-11所示，为某控制柜面板上的按钮部分的图形，用矩形阵列方式进行绘制。图3-11中第一列按钮为红色；第四列按钮为绿色；第一行第二、三列按钮为蓝色；第二行第二、三列按钮为黄色。
（1）绘制半径分别为5和6的同心圆。
（2）用渐变色填充内圆：
1）单击【绘图】工具栏上的
按钮，打开【图案填充和渐变色】对话框，如图2-38所示，图3-11中的单色为蓝色。
2）选择第二行第一列的填充样式，对内部的圆进行填充。
图3-11 矩形阵列示例
（3）单击【修改】工具栏
按钮，启动ARRAY命令，在弹出的【阵列】对话框中操作如下：
1）单击【选择对象】按钮
，【阵列】对话框暂时隐藏，选择两个同心圆及渐变色填充，并按Enter键或单击鼠标右键，返回【阵列】对话框，对话框右上侧提示“已选择三个对象”。（也可先选择对象，再启动 ARRAY命令，即先选择，后执行。这样操作稍微简便一些）

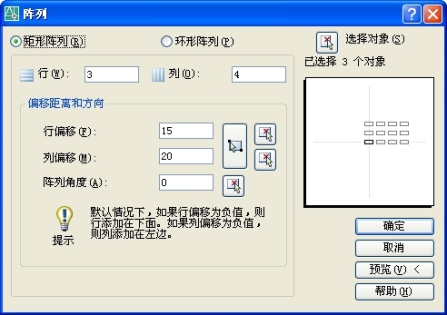

2）按如图3-12所示设置参数：选择【矩形阵列】，设置行数为3、列数为4、行偏移为15、列偏移为20。
图3-12 【阵列】对话框的矩形阵列方式及参数设置
3）单击【预览】按钮，对预览结果满意，可单击【接受】按钮，否则单击【修改】按钮，返回【阵列】对话框重新设置参数。
（4）删除多余的按钮。
（5）按实际情况修改各按钮的填充颜色。修改的方法是：双击需修改的渐变色填充，打开【图案填充和渐变色】对话框，双击【颜色】区的颜色框或单击其右侧的
按钮，可弹出【选择颜色】对话框，用户可从中选择合适的颜色。
