绘制矩形分两种方式，一种是“两角点”方式，另一种是“长度和宽度”方式。下面结合操作范例来分别介绍使用这两种方式绘制矩形的典型方法和步骤。

1.“两角点”方式

1）在“基本绘图”面板中单击（矩形）按钮。

2）单击立即菜单“1.”，切换到“两角点”选项。

3）单击立即菜单“2.”，切换到“无中心线”选项。

4）使用键盘输入第一点的坐标为（100，0），按<Enter>键。

5）使用键盘输入第二点的坐标为（300，120），按<Enter>键。绘制的矩形如图3-31a所示。

如果在上述步骤3）的立即菜单“2.”中选择“有中心线”选项，并设置中心线延伸长度为“3”，那么最终绘制的矩形带有中心线，如图3-31b所示。

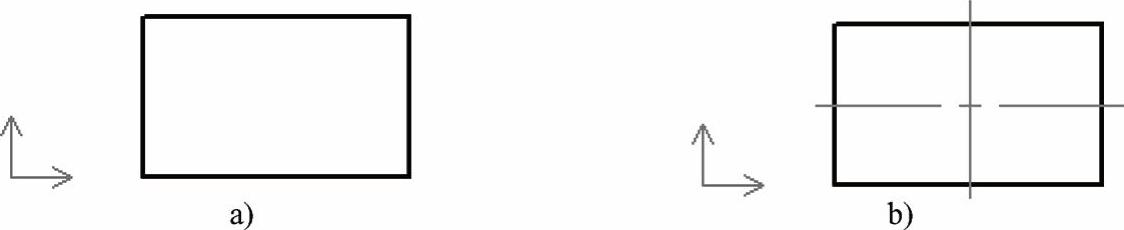

图3-31 采用“两角点”方式绘制矩形

a）绘制无中心线的矩形 b）绘制具有中心线的矩形(www.chuimin.cn)

2.“长度和宽度”方式

1）在“基本绘图”面板中单击（矩形）按钮。

2）单击立即菜单“1.”，切换到“长度和宽度”选项。

3）单击立即菜单“2.”，从该菜单选项下拉列表框中可以选择“中心定位”“顶边中点”或“左上角点定位”选项。在本例中选择“中心定位”选项。

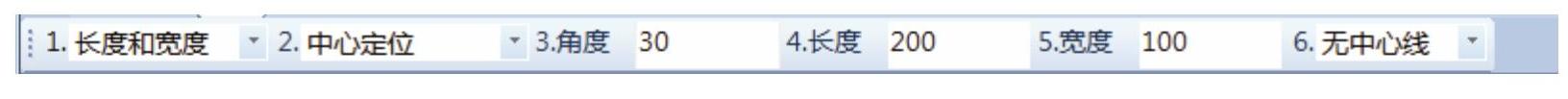

4）单击立即菜单“3.”“4.”和“5.”可分别定义角度、长度和宽度。在本例中设置的角度、长度和宽度值如图3-32所示。

图3-32 分别定义角度、长度和宽度

5）单击立即菜单“6.”，可以在“无中心线”和“有中心线”选项之间切换。在本例中选中“无中心线”选项。

6）使用键盘输入定位点的坐标为（0，0），按<Enter>键。绘制的矩形如图3-33所示。
