常用夹点编辑方法介绍

2023-06-21 理论教育版权反馈

【摘要】：下面举例介绍几种常用的夹点编辑方法。图3-48常见对象的夹点位置拉伸直线。以直线的中点为夹持点进行编辑，可移动该直线；以直线的端点为夹持点进行编辑，可改变直线的长度及方向。图3-51用夹点复制图形首先指定圆的圆心为夹持点，然后按命令行提示操作：命令：** 拉伸 **指定拉伸点或 [基点/复制/放弃/退出]：_copy** 拉伸（多重）**指定拉伸点或 [基点/复制/放弃/退出]：……

AutoCAD预先为每种对象定义了一些特征点。在光标为靶框状态时，单击对象，会出现一个或多个蓝色小方块或小三角，这就是对象的特征点，以后称它们为夹点。在某一夹点上单击，则该夹点变成实心的红色小方块，称它们为夹持点。确定夹持点后，单击鼠标右键，会弹出一个快捷菜单，如图3-47所示，菜单中提供了夹点编辑的所有功能供用户选择，这些功能与相应的编辑命令相似。

夹点的多少及位置与对象的性质有关，如图3-48所示。

下面举例介绍几种常用的夹点编辑方法。

1. 用夹点拉伸对象

pagenumber_ebook=95,pagenumber_book=87

图3-47　夹点编辑快捷菜单

pagenumber_ebook=95,pagenumber_book=87

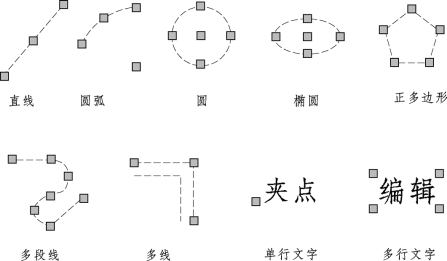

图3-48　常见对象的夹点位置

【例3-28】拉伸直线。操作步骤见图3-49。

pagenumber_ebook=95,pagenumber_book=87

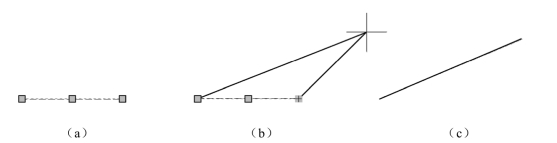

图3-49　拉伸直线

（a）单击直线，出现夹点；（b）确定夹持点，移动鼠标；（c）单击鼠标，确定新的端点

2. 用夹点移动对象

【例3-29】利用夹点编辑操作将如图3-50（a）所示的变压器符号移动到合适位置。指定变压器符号最下面的象限点为夹持点，则命令行出现提示：

命令：

** 拉伸 **

指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]：_move（在右键菜单中选择移动）

** 移动 **

指定移动点或 [基点(B)/复制(C)/放弃(U)/退出(X)]：捕捉直线的右端点

效果如图3-50（b）所示。

3. 用夹点旋转对象

【例3-30】接上例，把变压器符号旋转到合适位置。操作过程如下。

选择图3-50（b）中的变压器符号最下面的象限点为夹持点，则命令行出现提示：

命令：

** 拉伸 **

指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]：_rotate（在右键菜单中选择旋转）

** 旋转 **

指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]：-90↙

效果如图3-50（c）所示。

pagenumber_ebook=96,pagenumber_book=88

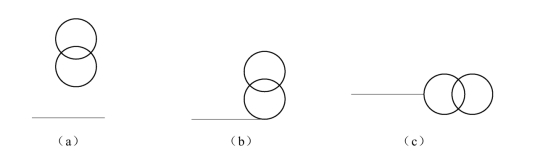

图3-50　用夹点移动、旋转对象

4. 用夹点复制对象

【例3-31】把如图3-51（a）所示图形中的圆多重复制到矩形的四个角点及各边的中点，效果如图3-51（b）所示。

pagenumber_ebook=96,pagenumber_book=88

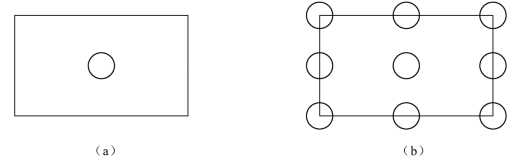

图3-51　用夹点复制图形

首先指定圆的圆心为夹持点，然后按命令行提示操作：

命令：

** 拉伸 **

指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]：_copy（在右键菜单中选择复制）

** 拉伸（多重）**

指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]：（依次捕捉矩形的各个角点及各边的中点）

……

** 拉伸（多重）**

指定拉伸点或 [基点(B)/复制(C)/放弃(U)/退出(X)]：↙

说明：

（1）以圆的象限点为夹持点进行编辑，可改变圆的大小；以圆的圆心为夹持点进行编辑，可移动该圆。

（2）以圆弧的方块形的端点为夹持点进行编辑，可改变圆弧的长度、方向及半径；以圆弧的三角形的端点为夹持点进行编辑，可改变圆弧的长度，但半径保持不变。

（3）以直线的中点为夹持点进行编辑，可移动该直线；以直线的端点为夹持点进行编辑，可改变直线的长度及方向。

（4）如果单行文字位置不合适，使用夹点可很方便地把文字移动到合适位置。
