电路图中还需要文字注释，可以按照以下方法步骤来在电路图中添加文字注释。

在“图层”面板的“图层”下拉列表框中选择“注释”层，所选的图层将作为当前工作图层。

在“注释”面板中打开溢出列表，接着从“文字样式”下拉列表框中选择“电气文字3.5”文字样式作为当前文字样式，如图10-76所示。

在功能区“默认”选项卡的“注释”面板中单击“多行文字”按钮，利用打开的“文字编辑器”上下文选项卡设定具体的文字特性等，在电路图中的适当位置处添加文字注释，结果如图10-77所示。

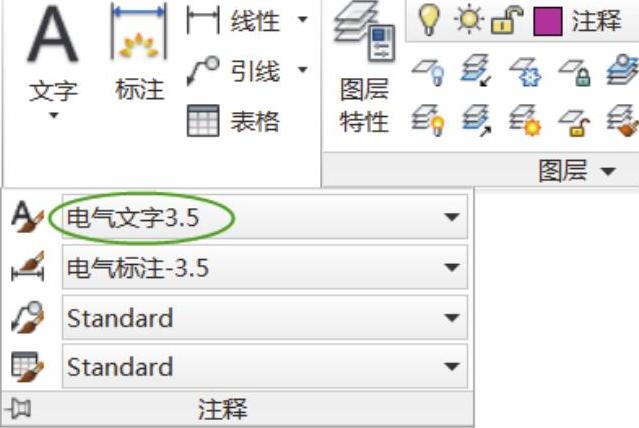

图10-76 指定当前文字样式

(https://www.chuimin.cn)

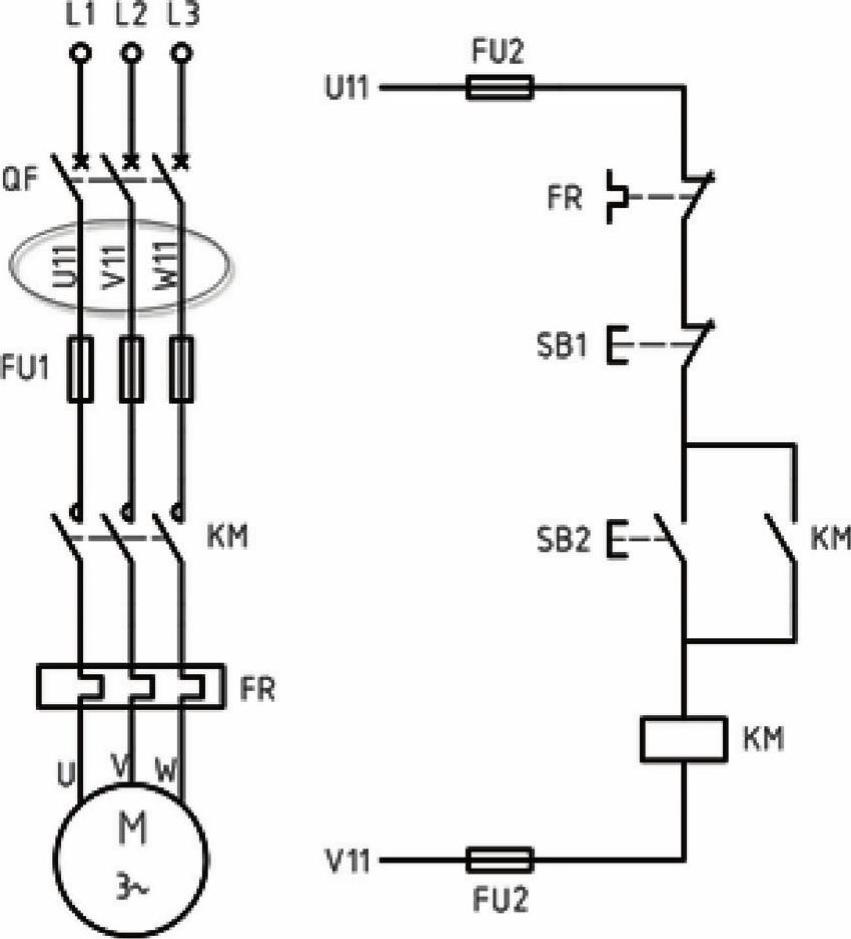

图10-77 在电路图中添加文字注释

在“修改”面板中单击“旋转”按钮，将文字注释“Ull”旋转90。，使用同样的方法，分别单击“旋转”按钮，将文字注释“Vll”和“Wll”均旋转90。，然后在“修改”面板中单击“移动”按钮适当调整这3个文字注释的放置位置，以使其美观、整齐，结果如图10-78所示。

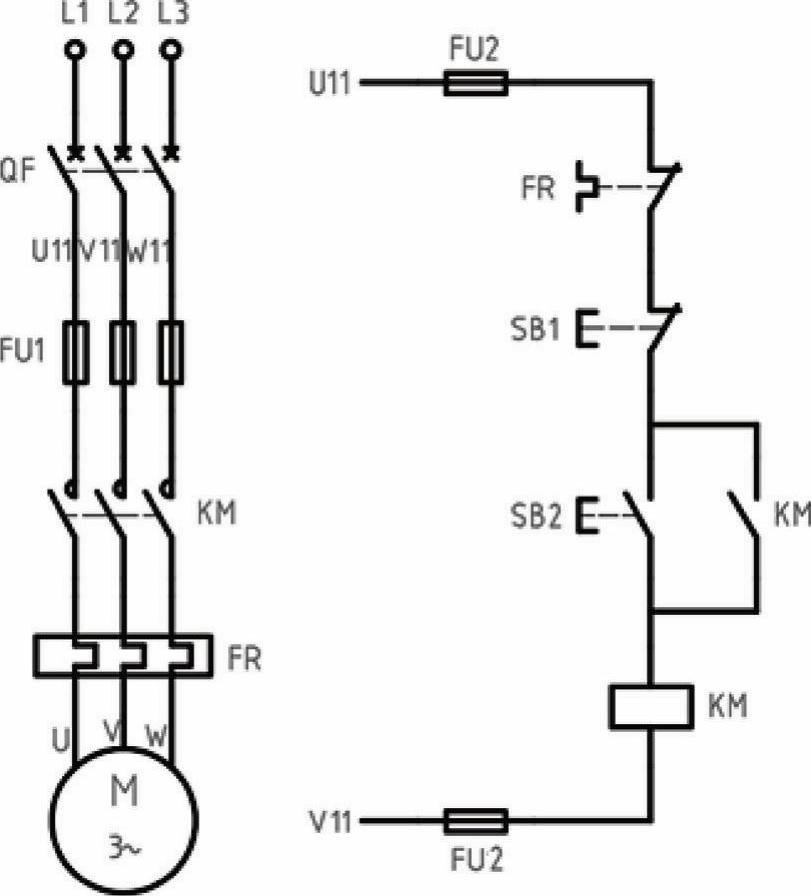

图10-78 旋转选定的文字注释并重新调整它们的放置位置

在“快速访问”工具栏中单击“保存”按钮，弹出“图形另存为”对话框，指定要保存的路径位置，以及指定文件名为“电路图综合绘制实例1.dwg”，单击“保存”按钮。
