如何在ISDX曲线上添加点
【摘要】：可在ISDX曲线上添加点，操作方法如下：Step1.设置工作目录和打开文件。Step3.编辑定义模型树中的造型特征，进入ISDX环境，在该环境中，单击“编辑曲线”按钮。Step4.单击图8.3.41中的ISDX曲线。Step5.在ISDX曲线上的图8.3.42所示的位置右击，此时系统弹出图8.3.43所示的快捷菜单。图8.3.41 单击ISDX曲线图8.3.42 右击ISDX曲线Step7.完成编辑后，单击“编辑”操控板中的按钮。
可在ISDX曲线上添加点，操作方法如下：
Step1.设置工作目录和打开文件。先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_add_point.prt。
Step2.设置模型显示状态。
（1）单击按钮
、
和
，使基准面、基准轴和坐标系不显示。
（2）隐藏模型中的曲线（Curve）层。在层树中，选取模型曲线层
，右击，然后从系统弹出的快捷菜单中选择
命令，单击“重画当前视图”按钮
。
Step3.编辑定义模型树中的造型特征，进入ISDX环境，在该环境中，单击“编辑曲线”按钮
。
Step4.单击图8.3.41中的ISDX曲线。
Step5.在ISDX曲线上的图8.3.42所示的位置右击，此时系统弹出图8.3.43所示的快捷菜单。
Step6.在图8.3.43所示的快捷菜单中，如果选择
命令，系统在单击处添加一个点，如图8.3.44所示；如果选择
命令，系统则在单击处的区间段的中点处添加一个点，如图8.3.45所示。

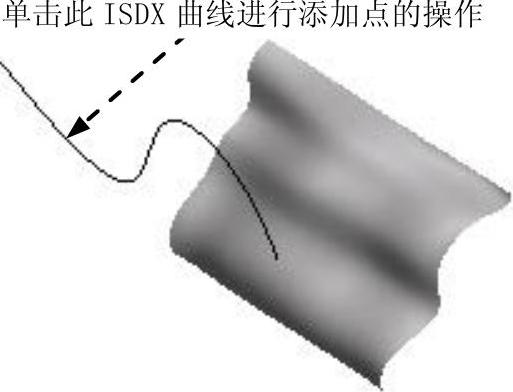

图8.3.41 单击ISDX曲线
图8.3.42 右击ISDX曲线
Step7.完成编辑后，单击“编辑”操控板中的按钮
。

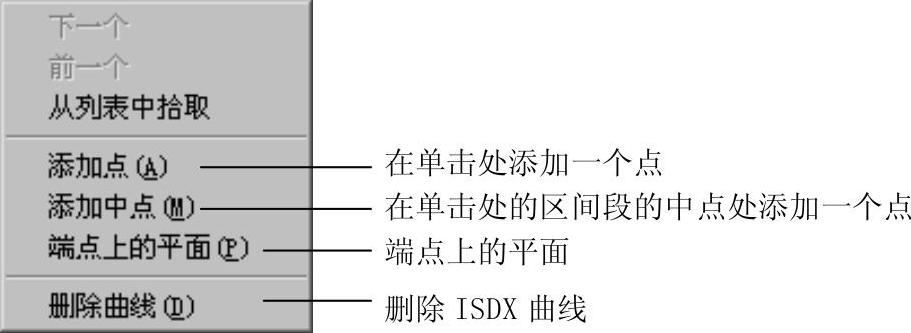

图8.3.43 快捷菜单
图8.3.44 添加点
