CAXA电子图板2015公差的标注尺寸
【摘要】：在工程制图中时常要为指定尺寸标注尺寸公差。用户可采用以下方法标注尺寸的公差。在尺寸标注时右击，接着利用弹出来的图5-82所示的“尺寸标注属性设置”对话框设置尺寸的公差内容。图5-88 “标注风格设置”对话框在“尺寸标注属性设置”对话框的“公差与配合”选项组中，可以设置公差输入形式、输出形式、公差代号、上偏差和下偏差等。
在工程制图中时常要为指定尺寸标注尺寸公差。用户可采用以下方法标注尺寸的公差。
在尺寸标注时右击（即单击鼠标右键），接着利用弹出来的图5-82所示的“尺寸标注属性设置”对话框设置尺寸的公差内容。要熟练掌握尺寸公差的标注，需要深刻理解和掌握“尺寸标注属性设置”对话框的各选项。

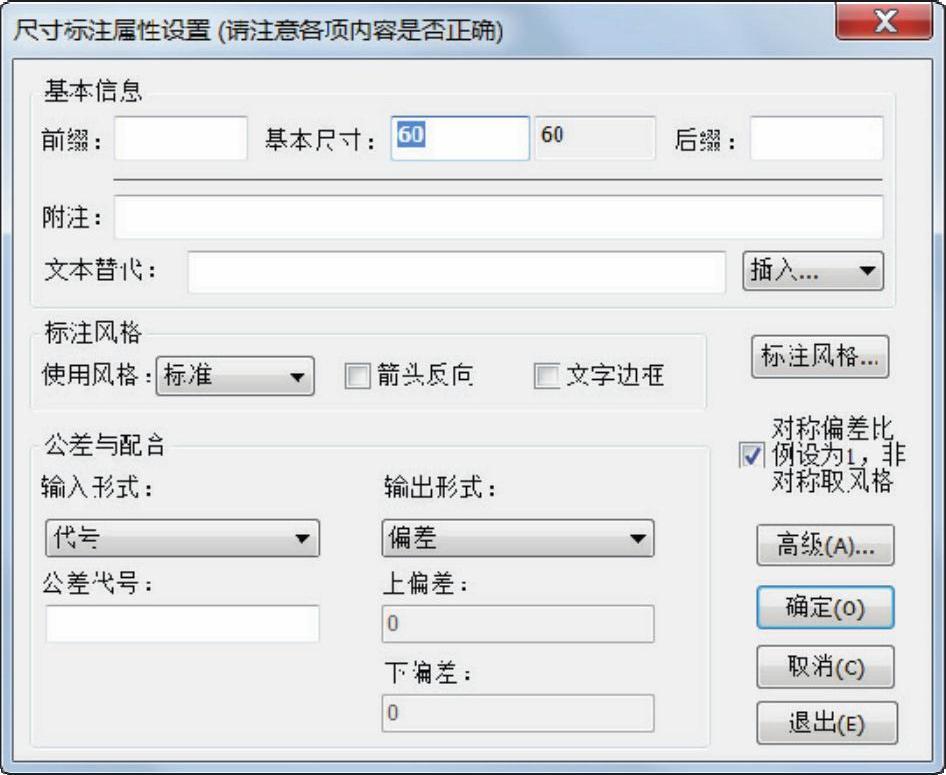

图5-82 “尺寸标注属性设置”对话框
在“基本信息”选项组中可以设置前缀、基本尺寸、后缀、附注和文本替换内容。
●“前缀”：填写对尺寸值的描述或限定，填写内容位于基本尺寸的前面。例如，可以在某个表示直径的基本尺寸数值之前添加“%c”，可以在某尺寸值之前添加表示个数的“5╳”等。
●“基本尺寸”：系统默认为实际测量值，用户可以根据实际情况更改该数值。基本尺寸通常只输入数字。
●“后缀”：填写对尺寸值的描述或其他技术说明，通常用来注写尺寸公差文本。
●“附注”：在该文本框中填写对尺寸的说明或其他注释。
●“文本替代”：在该文本框中填写内容时，前缀、基本尺寸和后缀的内容将不显示，尺寸文字将使用文本替代的内容。
●“插入”下拉列表框：从该下拉列表框中可以选择一些特殊的字符符号插入到指定文本框中，如图5-83所示。如果从该下拉列表框中选择“尺寸特殊符号”选项，系统弹出图5-84所示的“尺寸特殊符号”对话框，从中选择所需的一个尺寸特殊符号，然后单击“确定”按钮。

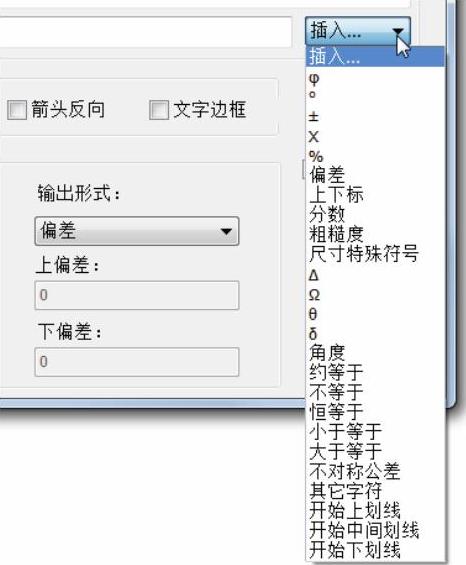

图5-83 插入特殊字符

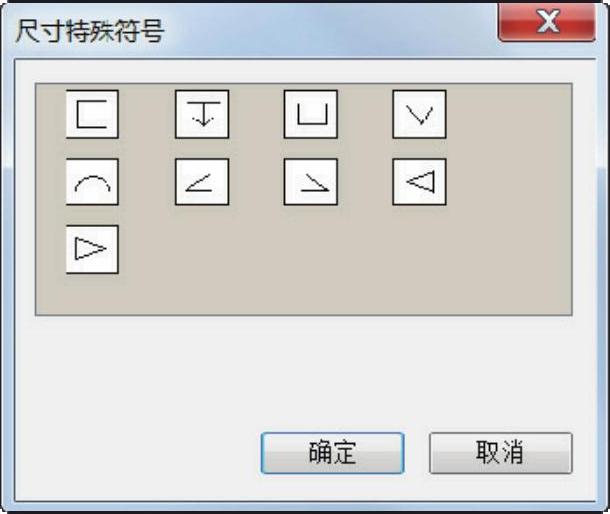

图5-84 “尺寸特殊符号”对话框
图5-85所示的标注形象地示意了设置的相关基本信息。例如，假设“前缀”内容为“5%x%c”或“5x%c”，“基本尺寸”内容为“30”，“后缀”内容为“%p0.5”，“附注”内容为表示均布配作的“EQS”，在“尺寸标注属性设置”对话框中设置如图5-86所示，然后单击“确定”按钮，得到图5-87所示的标注效果。

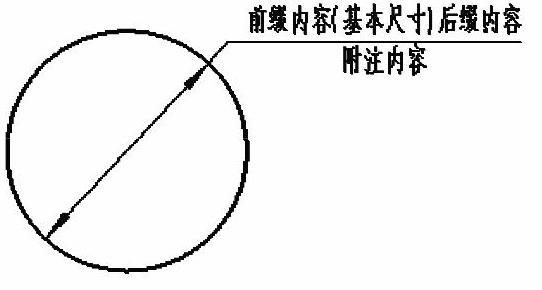

图5-85 设置基本信息的标注示意
(www.chuimin.cn)
图5-86 设置基本信息
图5-87 标注效果
知识点拨：对于一些特殊的符号，如直径符号“φ”、角度符号“°”、公差正负符号“±”等，可以按照CAXA电子图板规定的格式输入所需符号来实现。直径符号用“%c”表示，角度符号用“%d”表示，公差正负符号用“%p”表示，乘号用“%x”表示。
在“标注风格”选项组中可以选择已有的标注风格，如选择“机械”或“标准”，还可以设置是否使箭头反向，是否具有文字边框。单击“标注风格”按钮，弹出图5-88所示的“标注风格设置”对话框，利用该对话框可以设置当前标注风格、新建标注风格和编辑标注风格等。

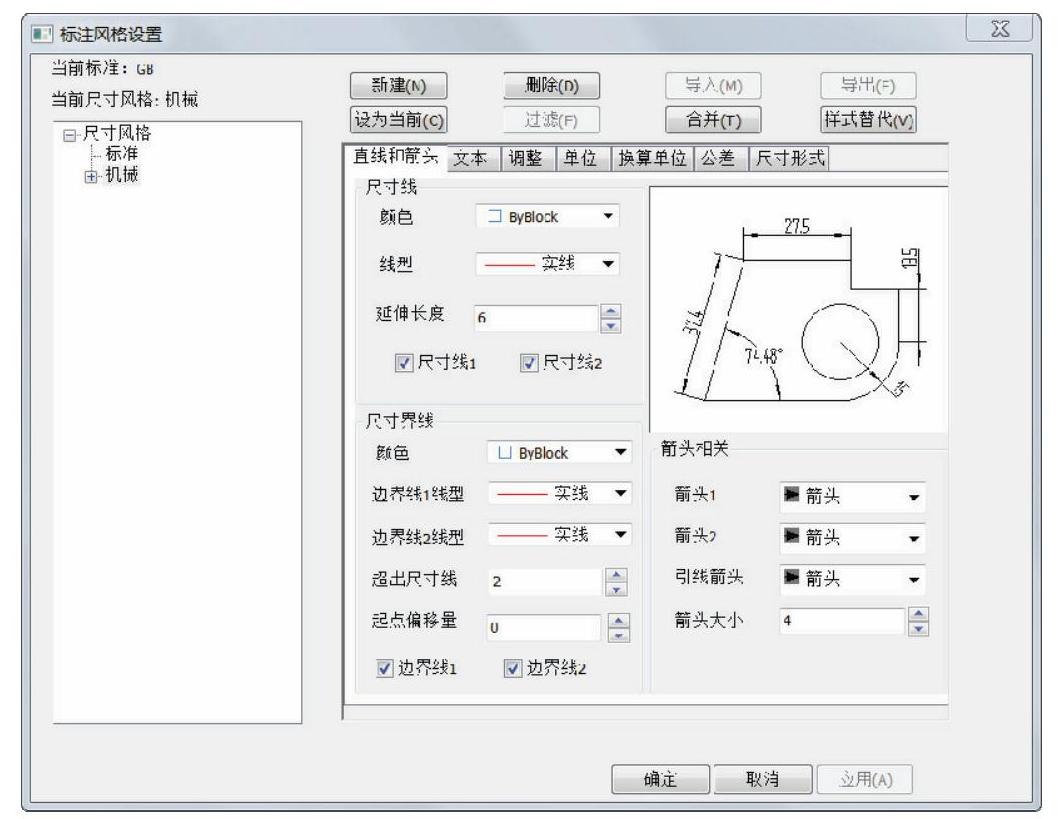

图5-88 “标注风格设置”对话框
在“尺寸标注属性设置”对话框的“公差与配合”选项组中，可以设置公差输入形式、输出形式、公差代号、上偏差和下偏差等。
●“输入形式”：用于控制公差的输入方式。在该下拉列表框中可供选择的选项有“代号”“偏差”“配合”和“对称”。当设置“输入形式”为“代号”时，系统根据在“公差代号”文本框中输入的代号名称（如H7、k6等）自动查询上偏差和下偏差，并将查询结果显示在“上偏差”和“下偏差”文本框中；当设置“输入形式”为“偏差”时，由用户根据设计要求输入偏差值；当设置“输入形式”为“配合”时，“输出形式”不可用，并且对话框提供图5-89所示的选项供用户设置；当设置“输入形式”为“对称”时，由用户输入上偏差值。
图5-89 设置“输入形式”为“配合”
●“输出形式”：用于控制公差的输出形式。在某些场合下系统提供的可供选择的输出形式选项有“代号”“偏差”“（偏差）”“代号（偏差）”和“极限尺寸”。例如：当“输出形式”为“代号”时，标注时使用代号表示公差，如φ30H7；当“输出形式”为“偏差”时，标注时标偏差，如
；当“输出形式”为“（偏差）”时，标注时使用“（）”括号将偏差值括起来，如
；当“输出形式”为“代号（偏差）”时，标注时把代号和偏差同时标出，如
；当“输出形式”为“极限尺寸”时，标注的是极限尺寸，如
。
●“公差代号”：当“输入形式”选项被设置为“代号”时，在“公差代号”文本框中输入所需的公差代号名称，如输入H7、k6等，则系统根据基本尺寸和公差代号名称自动查询表格，将查询到的上偏差值和上偏差值显示在相应的“上偏差”文本框和“下偏差”文本框中。用户也可以通过单击“高级”按钮，弹出图5-90所示的“公差与配合可视化查询”对话框，利用该对话框直接选择合适的公差代号。
当“输入形式”选项被设置为“配合”时，则需要指定配合制和公差带等，系统在输出时会按照所设定的配合进行标注。通常为了获得直观的配合，可以单击“高级”按钮，打开“公差与配合可视化查询”对话框，并自动切换到“配合查询”选项卡，从中可设置基孔制或基轴制，然后直观地选择合适的配合，如图5-91所示。

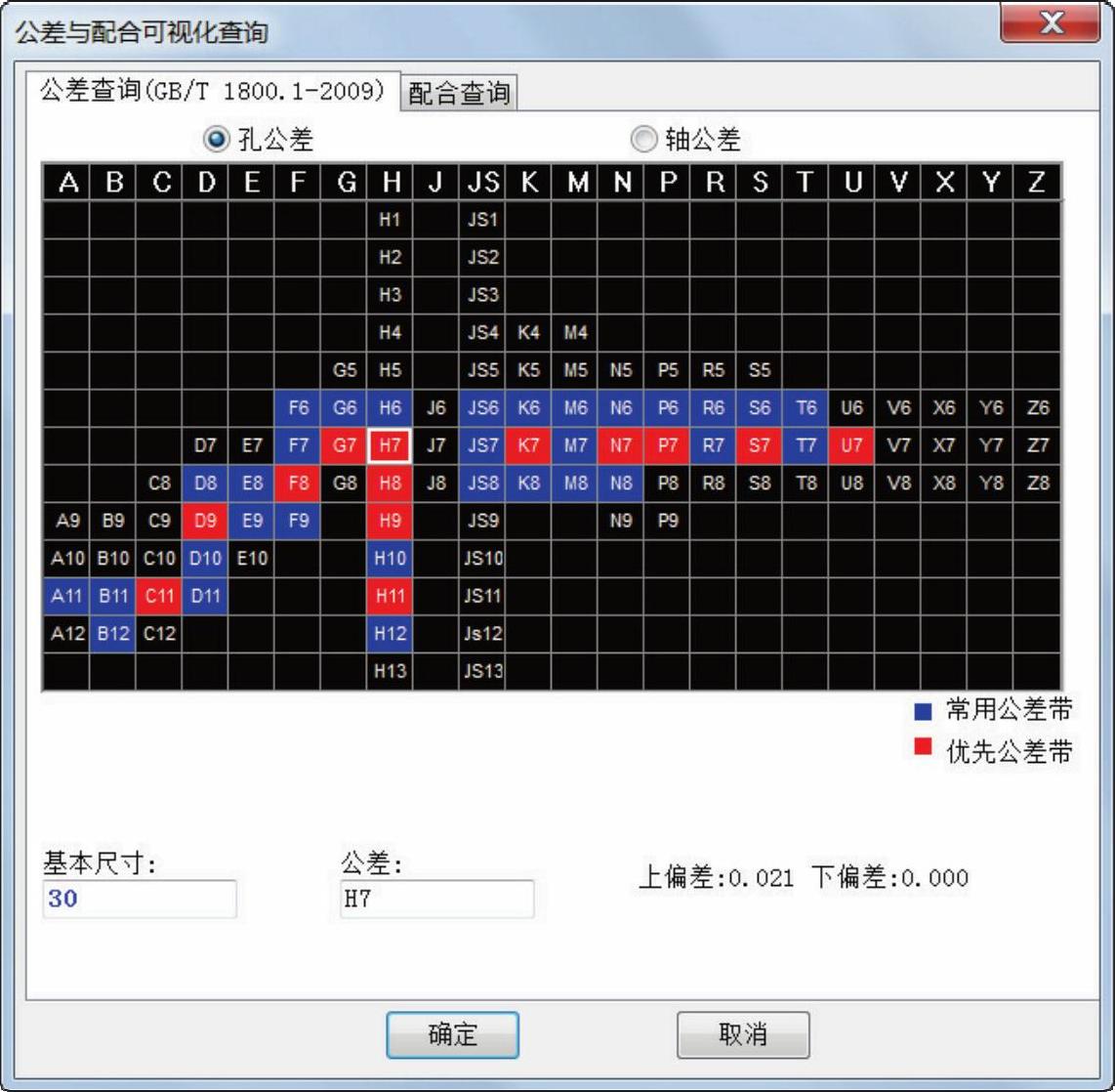

图5-90 “公差与配合可视化查询”对话框

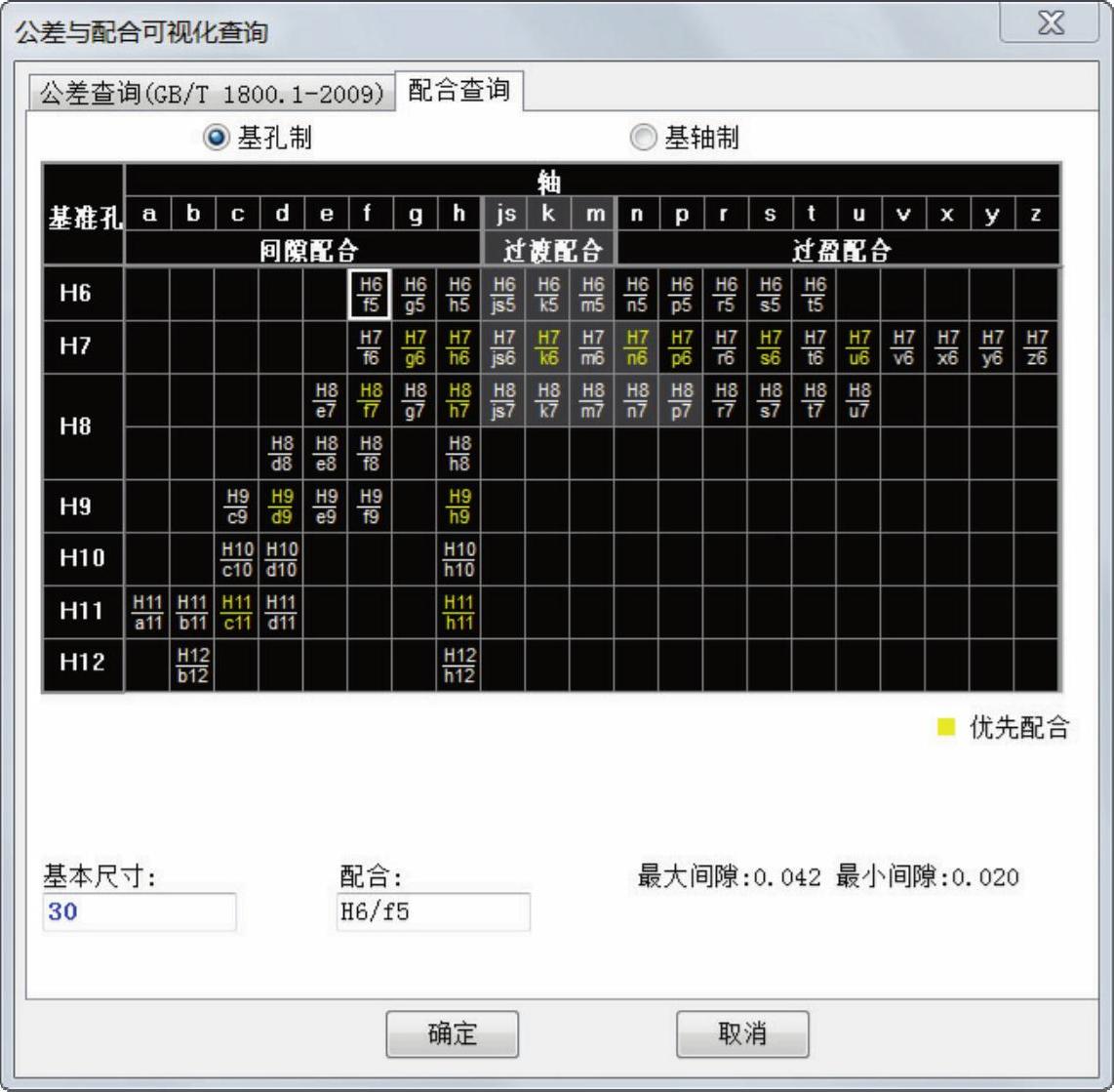

图5-91 “配合查询”选项卡
