定义图符其实就是根据实际需求来建立自己的图库，这样可以满足在某些特定设计场合下提高作图效率的需要。

图符定义也分两种情况，一种是固定图符的定义，另一种则是参数化图符的定义。下面介绍这两种类型的图符定义。

1.固定图符的定义

在定义固定图符之前，一定要准备好所要定义的图形。这些用来定义固定图符的图形应尽量按照实际的尺寸比例来绘制，可不必标注尺寸。通常将电气元件、字形图符定义成固定图符。定义固定图符的方法、步骤如下。

1）在功能区“常用”选项卡的“基本绘图”面板中单击（定义图符）按钮。

2）系统提示“选择第1视图”。可以单个拾取第一视图的所有元素，也可以采用窗口方式拾取，拾取完后，单击鼠标右键。

3）指定第一视图的基点。最好将基点指定在视图的关键点或特殊位置点处，如圆心、中心点、端点和主要交点等。

4）系统提示“选择第2视图”。接着选择图形元素和基准点。可以指定第二视图到第六视图的元素和基准点，定义所需的视图后右击。如果不再需要另外的视图，则直接单击鼠标右键。

5）系统弹出“图符入库”对话框，在该对话框中选择存储到的类别，并在相应的文本框中输入新建类别名称和图符名称，如图6-49所示。

图6-49 “图库入库”对话框

如果在“图符入库”对话框中单击“属性编辑”按钮，则弹出图6-50所示的“属性编辑”对话框，利用该对话框可以设置所需要的属性名及属性定义。当选中表格的有效单元格时，按<F2>键可以使当前单元格进入编辑状态且插入符被定位在单元格内文本的最后。系统默认提供了10个属性，用户可以增加新的属性。要增加新的属性，则在表格最后左端选择区双击即可，也可以在某一行上面插入一个空行或删除选定的一行。根据需要确定属性名与属性定义后，单击“属性编辑”对话框的“确定”按钮。

6）在“图符入库”对话框中单击“确定”按钮，即可将新建的图符添加到自定义的图库中了。

定义好固定图符之后，在执行提取图符操作时，可以看到用户定义的图符也出现在指定的图库中。

2.参数化图符的定义

用户可以根据设计要求将图符定义成参数化图符，以便以后在提取时可以对图符的尺寸加以控制。若就应用面来比较，参数化图符的应用面比固定图符的更为广阔，而且参数化图符应用起来也更为灵活。

定义参数化图符之前，应该在绘图区绘制所要定义的图形，这些图形应该尽量按照实际的尺寸比例准确绘制，并且进行必要的尺寸标注。绘制图形时标注的尺寸在不影响定义和提取的前提下尽量少标，以减少数据输入的负担，例如值固定的尺寸可以不标。标注尺寸时，尺寸线尽量从图形元素的特征点处引出，必要时可以专门绘制一个点作为标注的引出点或将相应的图形元素在需要标注处打断（这样做是为了便于系统进行尺寸的定位吸附）。另外要注意的是图符中的剖面线、块、文字和填充等是用定位点来定义的，以剖面线为例，要求在绘制图符的过程中画剖面线时，必须对每个封闭的剖面区域均单独地应用一次剖面线绘制命令。

下面通过一个范例介绍参数化图符的定义方法。

【课堂范例】：垫圈参数化图符的定义

1）在绘图区绘制图6-51所示的图形，图中未注倒角均为C2（即2×45°），该图形由两个视图组成。注意两个封闭区域内的剖面线均要单独绘制。本书在配套光盘“CH6”文件夹中提供了该范例所需的素材文件。

图6-50 “属性编辑”对话框

图6-51 绘制垫圈的两个图形

2）在功能区“常用”选项卡的“基本绘图”面板中单击（定义图符）按钮。

3）系统提示选取第1视图。使用窗口方式选择图6-52所示的图形元素作为第一视图，右击确认。

4）选择图6-53所示的线段中点作为该视图的基点。

图6-52 指定第一视图

图6-53 指定第一视图的基点

5）系统提示“请为该视图的各个尺寸指定一个变量名”。使用鼠标左键拾取第一视图中的直径尺寸“φ60”，并在出现的图6-54所示的文本框中输入字串“D”，单击“确定”按钮。接着使用鼠标左键拾取第一视图中的垫圈厚度尺寸“6”，并在出现的图6-55所示的文本框中输入字串“H”，单击“确定”按钮。

图6-54 输入变量名1

图6-55 输入变量名2

6）单击鼠标右键进入下一步。

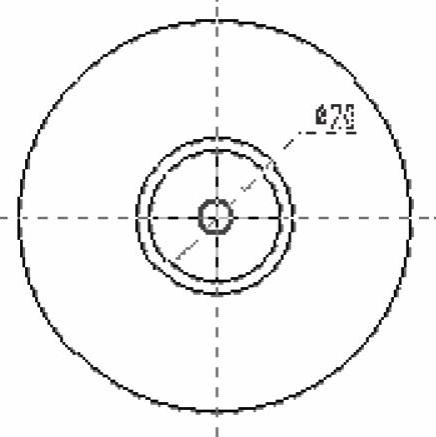

7）使用窗口方式选择图6-56所示的所有图形元素作为第二视图，右击确认，接着在系统提示下选择图6-57所示的圆心位置作为基点。

图6-56 以窗口方式指定第二视图

(https://www.chuimin.cn)

图6-57 指定基点

8）系统提示“请为该视图的各个尺寸指定一个变量名”。使用鼠标左键拾取第二视图中的直径尺寸“φ20”，并在出现的文本框中输入字串“d”，单击“确定”按钮。此时两个视图的尺寸变量名都定义好了，这些变量名显示在视图中，如图6-58所示。

9）单击鼠标右键进入下一步。系统提示“请选择第三视图”，如图6-59所示，再次单击鼠标右键进入下一步。

图6-58 定义好尺寸变量名

图6-59 系统提示选择第三视图

系统弹出图6-60所示的“元素定义”对话框。

图6-60 “元素定义”对话框

知识点拨：元素定义是把每一个元素的各个定义点写成相对基点的坐标值表达式，使图符实现参数化。每个图形元素的表达式正确与否，将决定着图符提取的准确与否。CAXA电子图板会自动为元素生成和完善一些简单的表达式，用户可以在“元素定义”对话框中通过单击“上一元素”按钮和“下一元素”按钮来查询和修改每个元素的定义表达式。用户也可以使用鼠标左键在“元素定义”对话框的预览区中直接拾取元素，查询与修改其定义表达式。在定义中心线时需要注意其起点和终点表达式，另外在定义剖面线和填充的定位点时，应该要保证选取一个在尺寸取值范围内都能保证落在封闭边界内的点，这样提取时才能保证在不同的尺寸规格下都能生成正确的剖面线与填充。

●定义中心线时，起点和终点的定义表达式不一定要和绘图时的实际坐标相吻合。通常定义中心线的两个端点超出轮廓线2～5个绘图单位（mm）便可以了。本例中定义第一视图中心线的起点和终点表达式如图6-61所示。第二视图中心线的起点和中点表达式也要考虑设置其超出轮廓线3mm，两组中心线的表达式分别为“起点：D/2+3，0.000；终点：-D/2-3，0.000”，“起点：0.000，D/2+3；终点：0.000，-D/2-3”。

图6-61 定义第一视图的中心线起点和终点表达式

●在本例中，定义右半部分剖面线的定位点表达式为“（D+d）/4，H/2”，如图6-62所示。左半部分剖面线的定位点表达式为“-（D+d）/4，H/2”。

图6-62 定义剖面线定位点

●在本例中，定义第一视图各倒角轮廓线时需要注意其起点表达式和终点表达式，图6-63所示为其中一处倒角轮廓线的起止点表达式。

知识点拨：在“元素定义”对话框中如果单击“中间变量”按钮，则系统弹出一个“中间变量”对话框，如图6-64所示。利用该对话框，用户可以定义一个中间变量名，以及变量定义表达式。所谓的中间变量是尺寸变量和之前已经定义的中间变量的函数，定义中间变量后，中间变量便可以和其他尺寸变量一样用在图形元素的定义表达式中。使用中间变量可以简化一些图形元素的表达式，便于建库。
