可以将一条指定的曲线在指定点处打断成两条曲线。开放的曲线被打断后,相当于一个独立的曲线变成了两个独立的曲线。打断对象分一点打断和两点打断。
1.一点打断
在一点打断选定对象的方法步骤如下。
1)在“修改”面板中单击(打断)按钮。
2)将立即菜单第一项切换为“一点打断”选项,以启用一点打断模式。
3)使用鼠标拾取一条要打断的曲线。
4)拾取打断点。为了作图准确,通常要充分利用智能点、栅格点、导航点等来辅助拾取打断点,尽量在需要打断的曲线上拾取打断点。
系统允许将打断点拾取在曲线之外,其应用规则如下(摘自CAXA电子图板用户手册)。
●若使打断线为直线,则系统自动从用户选定点向直线作垂线,设定垂足为打断点。
●若使打断线为圆弧或圆,则系统从圆心向用户设定点作直线,该直线与圆弧交点被设定为打断点。
【课堂范例】:将一个完整的圆分成3段等分的圆弧
1)绘制一个默认半径的圆。(www.chuimin.cn)
2)创建等分点。在“高级绘图”面板中单击(点)按钮,接着在立即菜单中设置“1.等分点”,并设置“2.等分数”的值为“3”,然后拾取圆。右击结束“点”命令操作,在圆周上创建的等分点如图4-80所示。为了看清楚等分点,可以事先设置合适的点样式。
3)在“修改”面板中单击(打断)按钮,将立即菜单第一项切换为“一点打断”,拾取圆作为要打断的曲线,接着拾取其中一个等分点(可借助工具点菜单的“屏幕点”来辅助选择)。
4)使用和上述步骤3)相同的方法在第2个等分点处打断圆弧。
5)使用和上述步骤3)相同的方法在第3个等分点处打断圆弧,从而获得3段等长的圆弧。

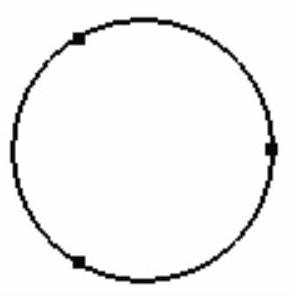

图4-80 创建等分点
2.两点打断
在“修改”面板中单击(打断)按钮后,将立即菜单第一项切换为“两点打断”,即使用两点打断模式。两点打断模式提供了“伴随拾取点”和“单独拾取点”两种打断点拾取模式。将立即菜单第二项切换为“伴随拾取点”,然后拾取需打断的曲线,在拾取完毕后,系统直接默认将拾取点作为第一打断点,接着选择第二打断点。将立即菜单第二项切换为“单独拾取点”,拾取需打断的曲线,接着分别拾取两个打断点。无论使用哪种打断点拾取模式,拾取两个打断点后,被打断曲线在两个打断点处被打断,同时两点间的曲线会被删除。如果被打断的曲线是封闭曲线,则被删除的曲线部分是从第一点以逆时针方向指向第二点的那部分。两点打断的典型示例如图4-81所示。

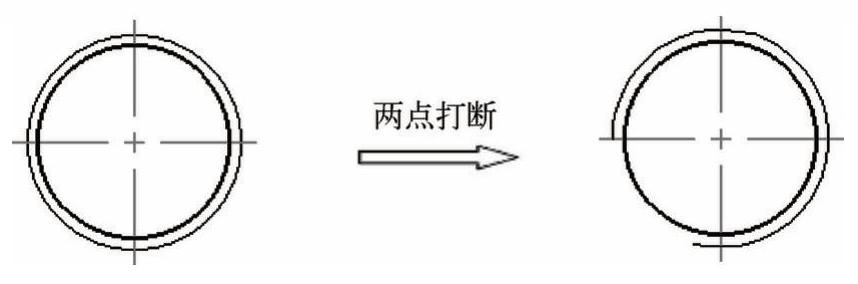

图4-81 两点打断的典型示例
