Creo3.0插入详细视图步骤
【摘要】：图11-31 详细视图示例插入详细视图的典型方法及步骤说明如下。Creo Parametric显示样条范围内的父视图区域，并标注上详图视图的名称和缩放比例。图11-32 设置父项视图上的边界类型“圆”：在父视图中为详细视图绘制圆。“ASME 94圆”：在父视图中将符合ASME标准的圆显示为带有箭头和详细视图名称的圆弧。
详细视图是指在另一个视图中放大显示模型中一小部分的视图。其中，在父视图中包括一个参照注释和边界作为详细视图设置的一部分。详细视图的示例如图11-31所示。
图11-31 详细视图示例
插入详细视图的典型方法及步骤说明如下。
1）在功能区“布局”选项卡的“模型视图”组中单击
（详细）按钮，此时系统提示：“在一现有视图上选取要查看细节的中心点”。
2）选择要在详细视图中放大的现有绘图视图中的点。
3）通过依次指定若干点来草绘环绕要详细显示区域的样条。注意不要使用功能区“草绘”选项卡中的相关草绘工具启动样条草绘，而是直接在绘图区域围绕中心点依次单击来开始草绘样条，系统会对样条进行自动更正。草绘完成后单击鼠标中键。样条通常显示为一个圆和一个详图视图名称的注释。
4）在绘图上选择要放置详图视图的位置。Creo Parametric显示样条范围内的父视图区域，并标注上详图视图的名称和缩放比例。
可以定义详图视图中父项边界的草绘形状。方法是选中详细视图并右击，从出现的快捷菜单中选择“属性”命令，打开“绘图视图”对话框。在“视图类型”类别选项的“父项视图上的边界类型”下拉列表框中选择所需的选项，如“圆”“椭圆”“水平/竖直椭圆”“样条”和“ASME 94圆”，如图11-32所示。(https://www.chuimin.cn)

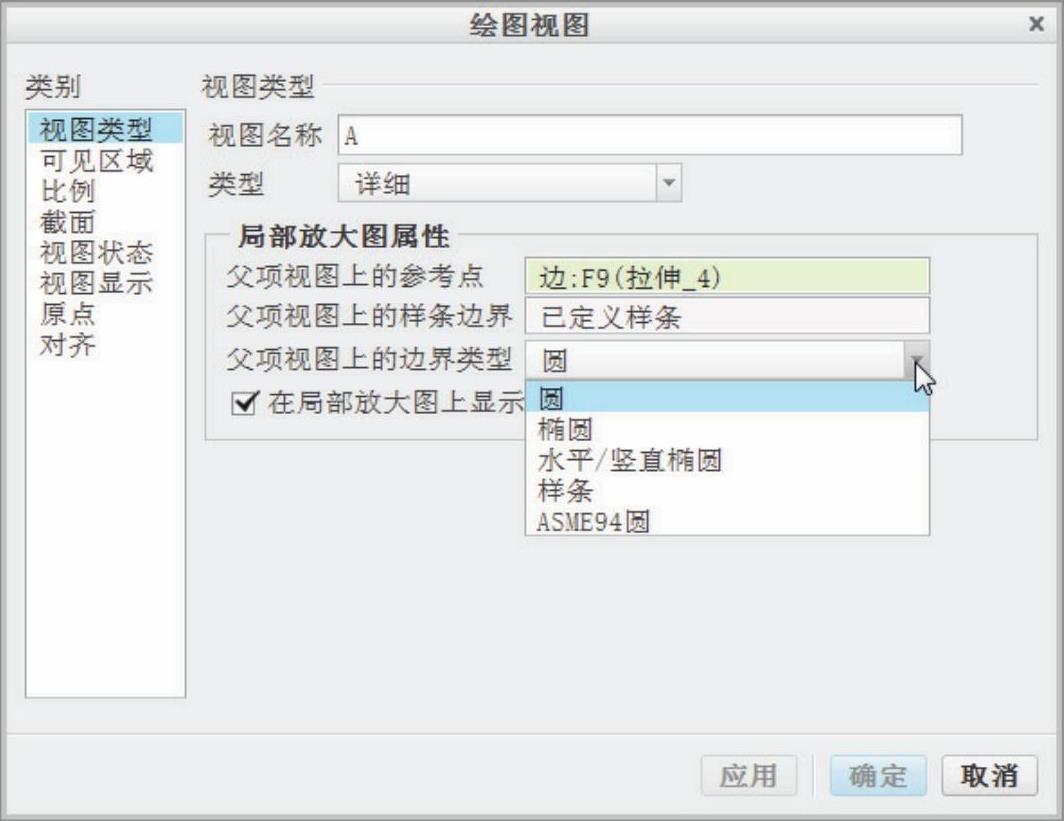

图11-32 设置父项视图上的边界类型
“圆”：在父视图中为详细视图绘制圆。
“椭圆”：在父视图中为详细视图绘制椭圆与样条紧密配合，并提示在椭圆上选取一个视图注释的连接点。
“水平/竖直椭圆”：绘制具有水平或竖直主轴的椭圆，并提示在椭圆上选取一个视图注释的连接点。
“样条”：在父视图上显示详细视图的实际样条边界，并提示在样条上选取一个视图注释的连接点。
“ASME 94圆”：在父视图中将符合ASME标准的圆显示为带有箭头和详细视图名称的圆弧。
