零件装配需要在专门的装配设计模式下进行。

1．创建装配设计文件

在Creo Parametric 3.0中，用户可以按照以下步骤创建一个装配设计文件（组件设计文件）。

1）单击（新建）按钮，打开“新建”对话框。

2）在“类型”选项组中选择“装配”单选按钮，在“子类型”选项组中选择“设计”单选按钮，在“名称”文本框中输入组件名称，取消选中“使用默认模板”复选框，如图10-1所示，然后单击“确定”按钮。

3）弹出“新文件选项”对话框。从“模板”选项组的列表框中选择“mmns_asm_design”模板，如图10-2所示，单击“确定”按钮。

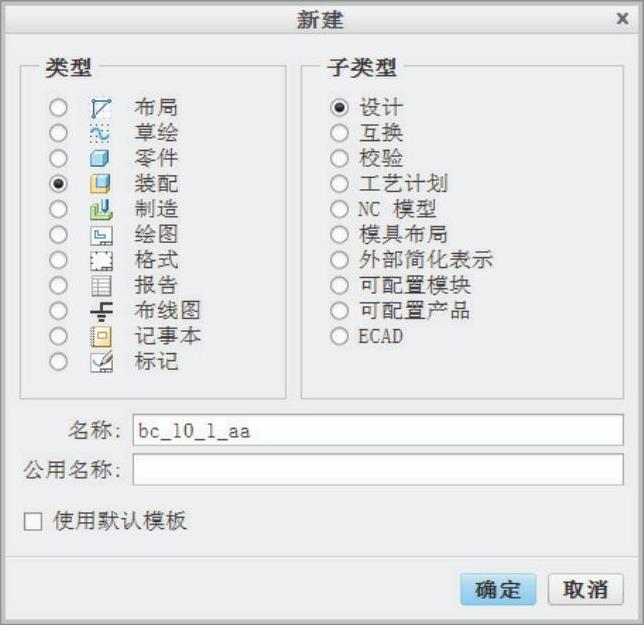

图10-1 “新建”对话框

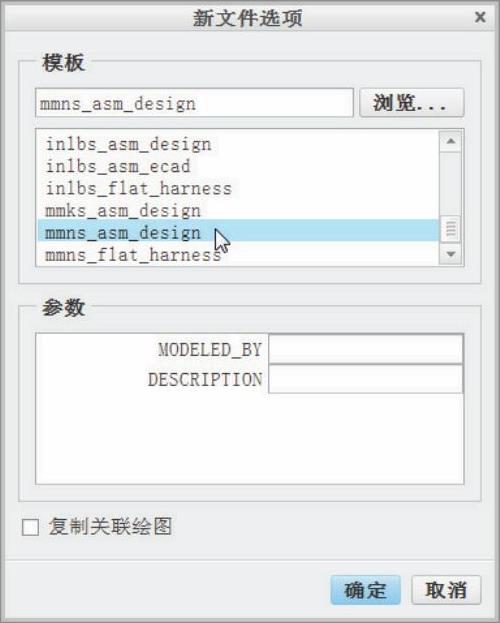

图10-2 “新文件选项”对话框

新建的装配设计文件的设计界面如图10-3所示。该装配设计界面包括“快速访问”工具栏、标题栏、功能区、导航区、信息区、图形窗口（图形区域）和“图形”工具栏等。其中，信息区还包括状态栏和选择过滤器等。

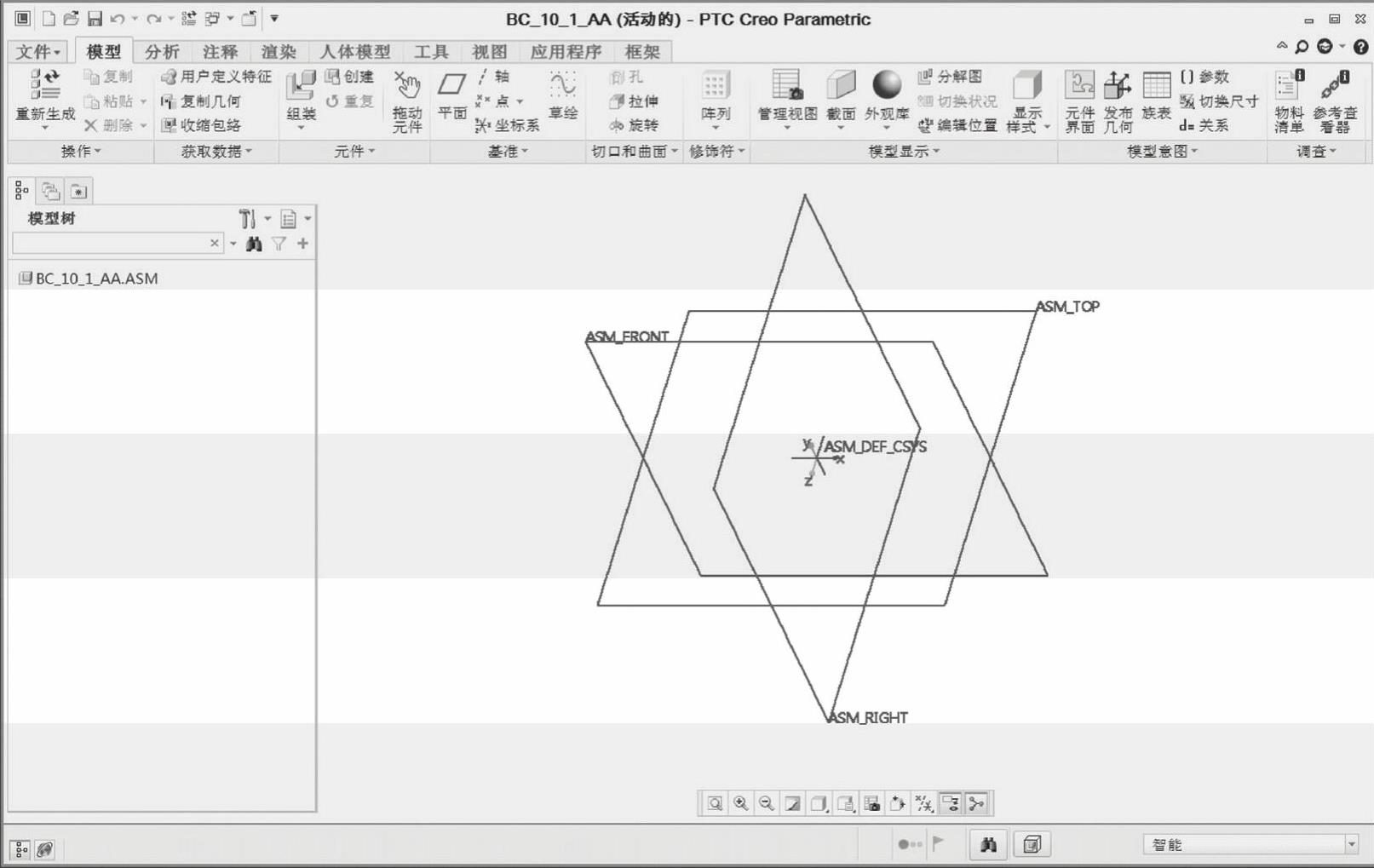

图10-3 Creo Parametric 3.0装配设计文件的设计界面

2．在组件模型树中显示相关特征

用户可以在组件模型树中设置显示相关特征，以便于组件模型（又称装配模型）的细化设计。典型的设置方法及步骤如下。(https://www.chuimin.cn)

1）在导航区的（模型树）选项卡中，单击位于模型树上方的（设置）按钮，打开其下拉菜单，如图10-4所示。

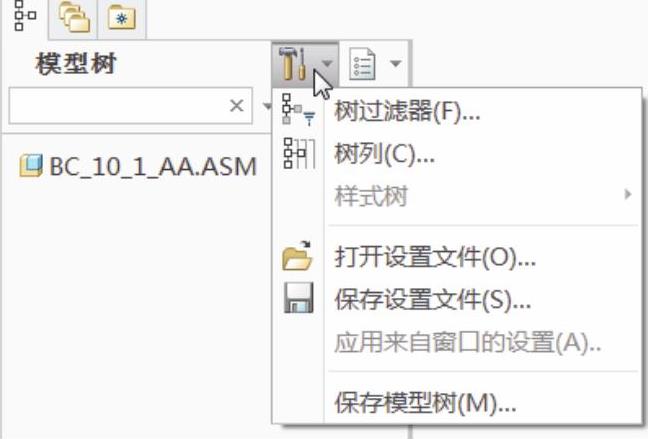

图10-4 打开“设置”下拉菜单

2）在该“设置”下拉菜单中选择“树过滤器”选项，弹出“模型树项”对话框。在“显示”选项组增加选中“特征”复选框和“放置文件夹”复选框，如图10-5所示。

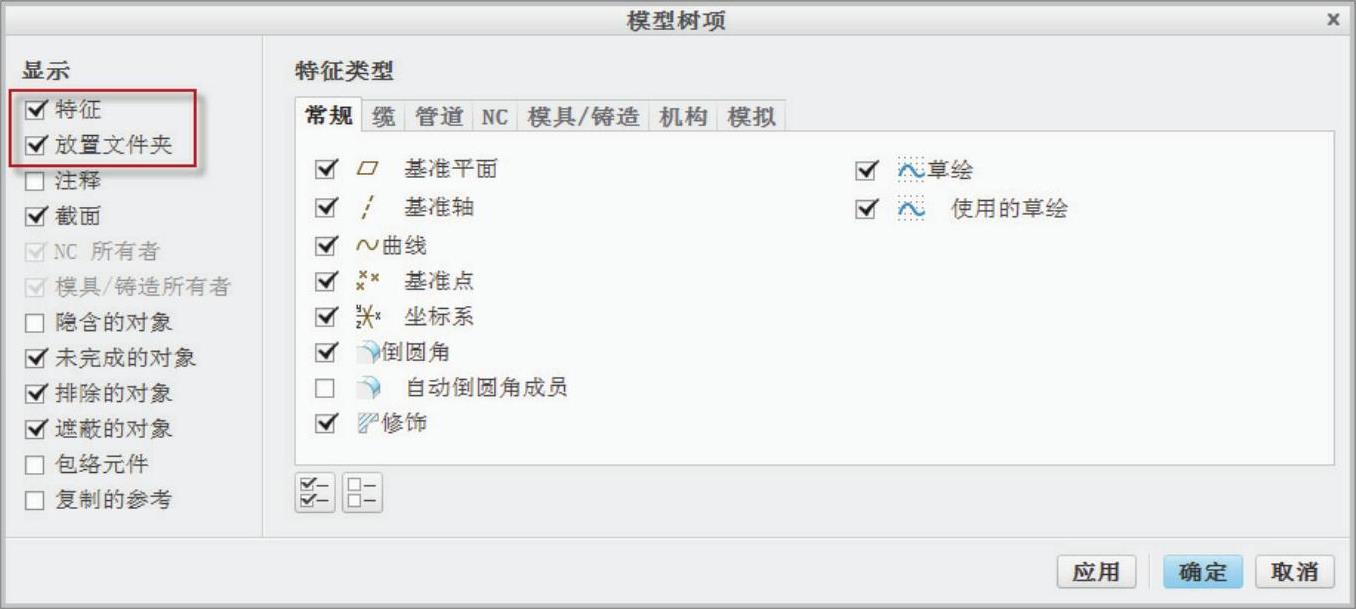

图10-5 “模型树项”对话框

3）在“模型树项”对话框中单击“确定”按钮。此时，在装配模型树中便显示出特征，如基准平面特征和基准坐标系特征等，如图10-6所示。

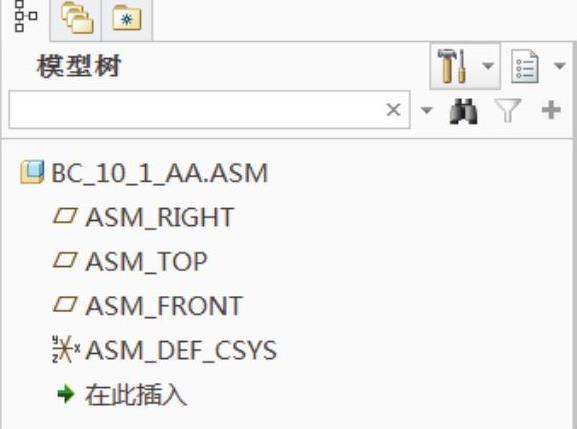

图10-6 在装配模型树中显示特征等

在深入学习装配设计知识之前，首先应熟悉装配设计的基本常用术语。装配设计的常用基本术语见表10-1。

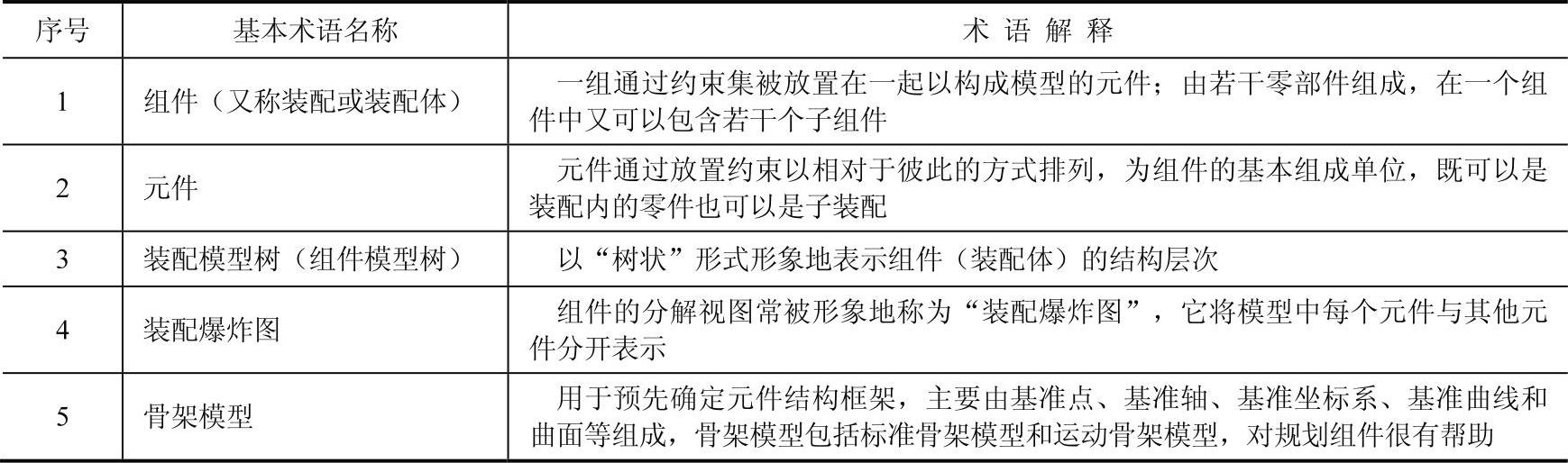

表10-1 装配设计的常用基本术语

在装配设计（组件设计）中，主要有两种主流设计思路，即自底向上设计和自顶向下设计。通俗一点说，前者是将已经设计好的零部件按照一定的装配方式添加到装配体中，而后者则是从顶层的产品结构着手，由顶层的产品结构传递设计规范到所有相关子系统（次系统），从而有利于高效地对整个设计流程及子设计项目进行协作管理。
