对特征进行重新排序,即在再生次序列表中向前或向后移动特征,以改变它们的再生次序。可以在一次操作中对多个连续顺序的特征进行重新排序。在进行特征重新排序之前,应该考虑到以下两种情况。
1)父项不能移动,因此它们的重新生成发生在它们的子项重新生成之后。
2)子项不能移动,因此它们的重新生成发生在它们的父项重新生成之前。
对特征进行重新排序的典型方法及步骤简述如下。
1)在功能区的“模型”选项卡中单击“操作”组标签以打开该组的溢出列表,如图9-7所示,接着选择“重新排序”命令,弹出图9-8所示的“特征重新排序”对话框。
2)“要重新排序的特征”收集器处于活动状态,在模型树中或图形窗口中选择要重新排序的特征。可以选择处于一定范围内的多个特征。必要时可以激活“从属特征”收集器并指定从属特征。

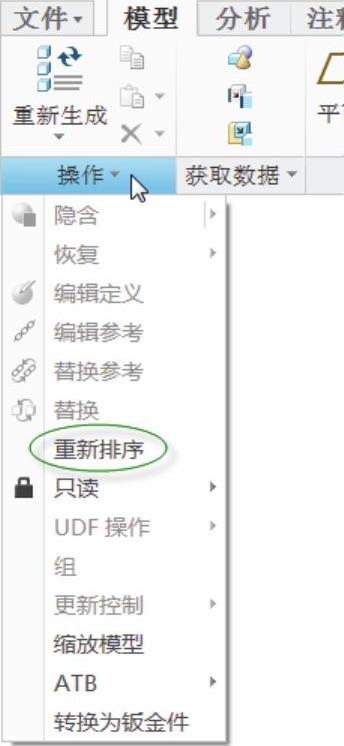

图9-7 打开“操作”组溢出列表
(https://www.chuimin.cn)

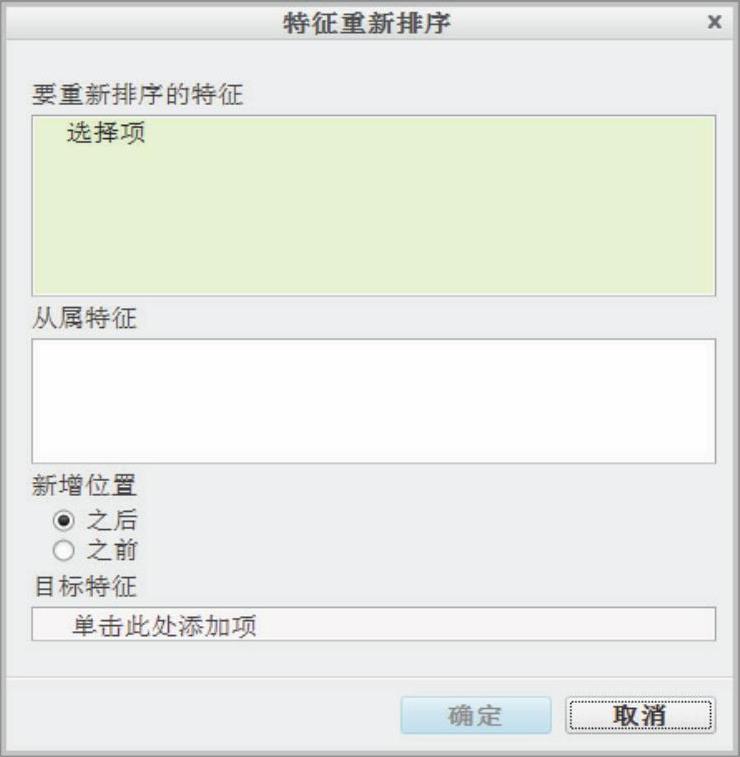

图9-8 “特征重新排序”对话框
3)在“新增位置”选项组中选择“之前”单选按钮或“之后”单选按钮。当选择“之前”单选按钮时,在插入点特征之前插入特征;当选择“之后”单选按钮时,在插入点特征之后插入特征。
4)在“目标特征”收集器的框内单击以激活该收集器,接着在模型树中或图形窗口中选择一个特征作为目标特征。
5)在“特征重新排序”对话框中单击“确定”按钮,从而将要重新排序的特征排序到目标特征之前或之后。

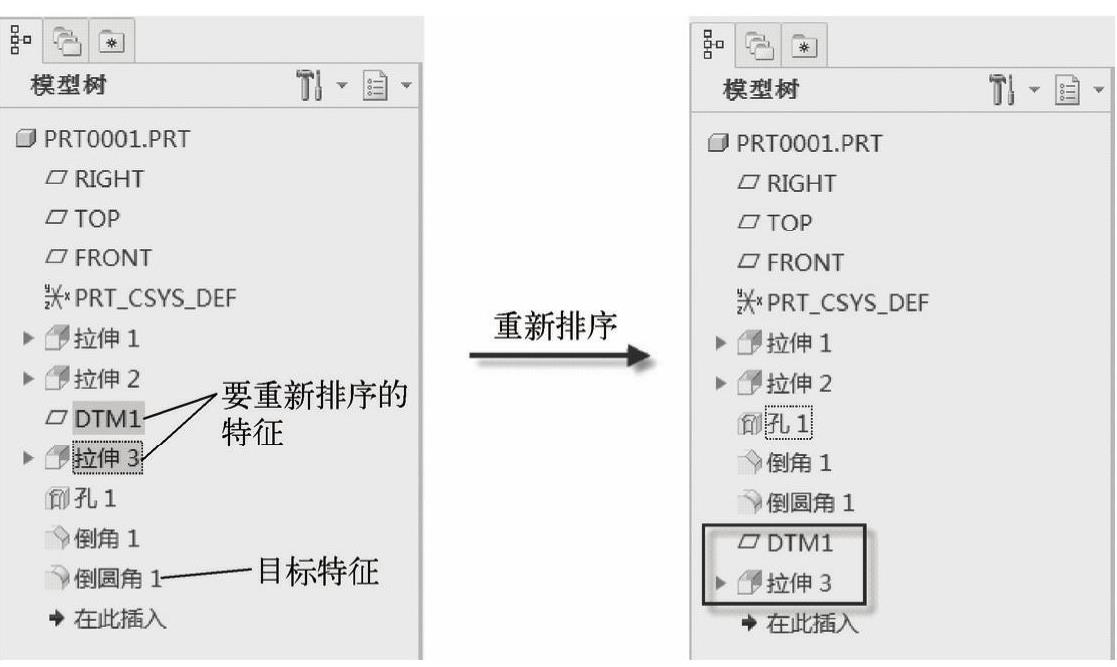

例如,在图9-9所示的示例中,选择“重新排序”命令后,选择基准平面“DTM1”和“拉伸3”特征作为要重新排序的特征,设置“新增位置”选项为“之后”,选择“倒圆角1”特征作为目标特征,最后将基准平面DTM1和“拉伸3”特征重新排序到“倒圆角1”特征之后。

图9-9 特征重新排序的示例
