Creo3.0，修饰螺纹的创建步骤
【摘要】：可以使用修饰螺纹表示外螺纹或内螺纹，并且螺纹可以是盲孔形式的也可以是贯通形式的。图6-166 “螺纹”选项卡图6-167 “螺纹”选项卡应用修饰螺纹特征的典型操作实例如下。图6-171 指定深度选项及螺纹长度7）在“螺纹”选项卡中单击（完成）按钮，完成创建修饰螺纹特征，结果如图6-173所示。图6-172 “螺纹”选项卡的“属性”面板图6-173 完成创建修饰螺纹特征
在Creo Parametric系统中可以创建一类表示螺纹直径的修饰特征，这就是所谓的“修饰螺纹”特征，有时也被称为“螺纹修饰”特征。该类修饰特征与其他修饰特征不同，即修饰螺纹的线体（线造型）不能被修改。可以使用修饰螺纹表示外螺纹或内螺纹，并且螺纹可以是盲孔形式的也可以是贯通形式的。要创建修饰螺纹，通常需要指定螺纹内径或外径(分别对于外螺纹或内螺纹)、起始曲面和螺纹长度或终止边。当使用圆锥曲面为参考创建修饰螺纹时，应当考虑到此特殊曲面会造成螺纹外径随参考曲面的每个点变化，因而应指定其螺纹高度而非螺纹外径或内径（本书不对该情况进行详细介绍）。
对于内部曲面，当用户选择要在上面放置螺纹的圆柱曲面或圆锥参考曲面时，Creo Parametric会将该曲面与标准孔表进行对比，倘若所选曲面与在表中找到的孔相似，那么选定曲面的直径将与标准表中的螺纹相匹配。用户可以更改出现在“螺纹”选项卡中的这些匹配值，或者创建一个不基于标准表的简单螺纹。创建修饰螺纹特征的示例如图6-165所示。
图6-165 创建修饰螺纹特征的示例
在功能区的“模型”选项卡中单击“工程”→“修饰螺纹”命令，打开图6-166所示的“螺纹”选项卡。该选项卡中的
（定义简单螺纹）按钮用于显示简单螺纹选项，包括
框用于设置圆柱曲面上简单螺纹的直径，
组合框用于设置简单螺纹每英寸的螺纹数或螺距。
（定义标准螺纹）按钮用于设置要使用标准系列直径的螺纹，并显示标准螺纹选项，如图6-167所示。
图6-166 “螺纹”选项卡（定义简单螺纹时）

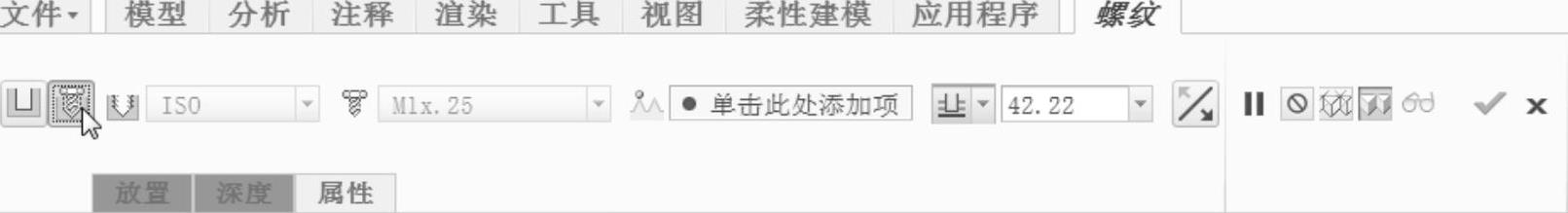

图6-167 “螺纹”选项卡（定义标准螺纹时）
应用修饰螺纹特征的典型操作实例如下。
1）单击
（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH6”文件夹中选择“bc_6_xslw.prt”文件，单击“打开”按钮，文件中的原始模型如图6-168所示。
2）在功能区的“模型”选项卡中单击“工程”→“修饰螺纹”命令，打开“螺纹”选项卡。在“螺纹”选项卡中默认选中
（定义简单螺纹）按钮。
3）“放置”面板中的“螺纹曲面”收集器处于活动状态，选择图6-169所示的圆柱曲面（鼠标光标所指）定义螺纹曲面。系统根据所选曲面，在
组合框中设置匹配的螺纹直径值为“10.80”。
4）在
组合框内单击（也可在“深度”面板的“螺纹起始自”收集器的框内单击），接着选择鼠标光标所指的端面定义螺纹的起始曲面（即指定螺纹的起始位置），如图6-170所示。
(https://www.chuimin.cn)

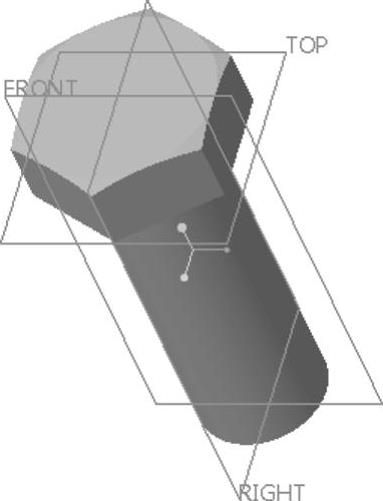

图6-168 文件中的原始模型
图6-169 定义螺纹曲面

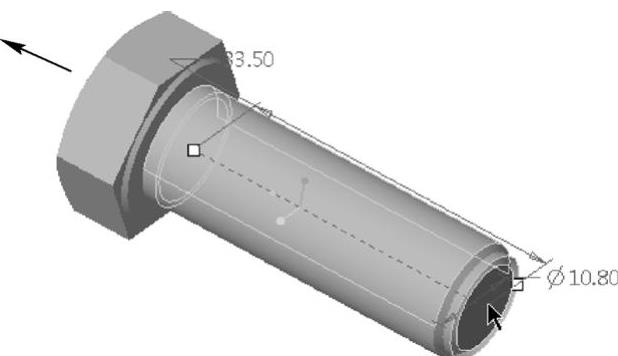

图6-170 指定螺纹的起始位置
5）从“深度选项”下拉列表框中选择
（盲孔）图标选项，设置螺纹长度为“30.00”（即距起始参考的距离为“30”），如图6-171所示。在有些设计场合，深度选项可以选择为
（到选定项）图标选项，并选择螺纹终止时所在的曲面、平面、轴、顶点、点或面组。
6）在“螺纹”选项卡中打开“属性”面板，可以指定修饰螺纹的名称，以及查看修饰螺纹的“参数”表，如图6-172所示，允许通过单击“参数”表中的单元格来更改相应的参数值。

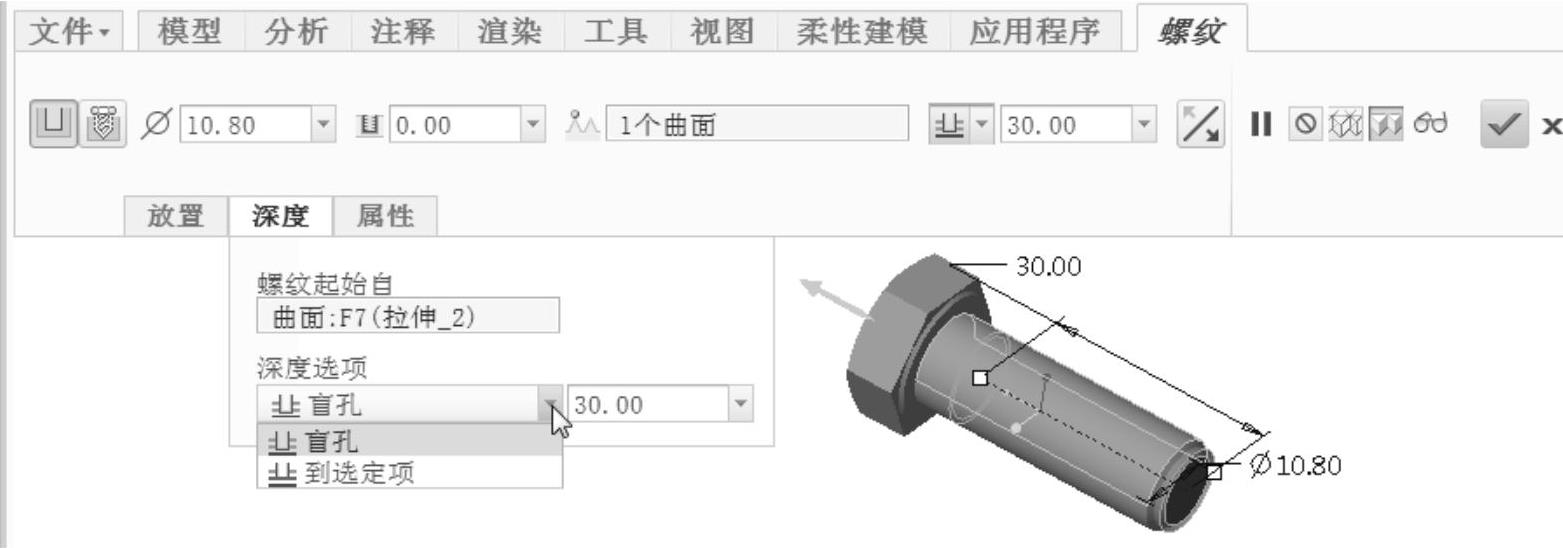

图6-171 指定深度选项及螺纹长度
7）在“螺纹”选项卡中单击
（完成）按钮，完成创建修饰螺纹特征，结果如图6-173所示。

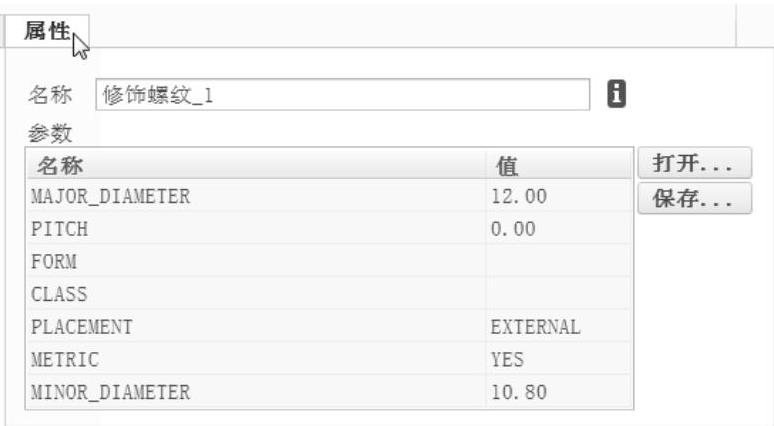

图6-172 “螺纹”选项卡的“属性”面板

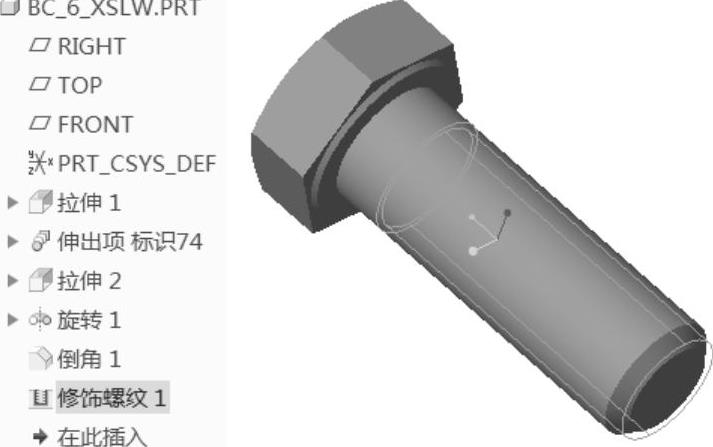

图6-173 完成创建修饰螺纹特征
