Creo3.0编辑基础与重定义特征-从入门到精通
【摘要】：特征初步创建好了，在以后的设计过程中，可能还需要对所选特征进行编辑或重定义处理等。图9-3 修改特征尺寸操作a)双击要修改尺寸的特征 b)双击要修改的尺寸，输入新值图9-4 修改特征尺寸操作a)在文本框输入新尺寸值，按〈Enter〉键b)模型再生后的效果重定义特征是本节要重点介绍的一项内容。
特征初步创建好了，在以后的设计过程中，可能还需要对所选特征进行编辑或重定义处理等。在Creo Parametric中，编辑特征时可以有3种工作级别或状态。其中，特征编辑是编辑的最高级别，在完成尺寸或截面编辑并退出时，仍然保持特征编辑状态。
特征编辑：这是最高的编辑级别，可以从该级别转到其他编辑状态。
尺寸编辑：在选择尺寸后，过滤了编辑，因此只能选择和更改尺寸。退出尺寸编辑
后，将仍处于特征编辑状态。
截面编辑：在选择截面后，过滤了编辑，因此只能选择和更改截面子项。退出截面
编辑后，将仍处于特征编辑状态。
编辑操作包括：更改特征及截面尺寸的属性（值）、文本和文本样式；重定义特征或截面；删除或隐含特征；编辑参考及参数；将多个特征组合为一个特征；移动基准标签；更改基准属性（仅限平面和轴）；更改曲线的类型和颜色（基准曲线和修饰曲线）；创建“设置注释”；重命名特征等。
在模型树中或模型窗口中选择零件图元对象后，可以使用快捷菜单中的编辑功能，也可以使用功能区“模型”选项卡的“编辑”组中提供的某些编辑命令。
修改特征尺寸是较为常见的编辑操作之一。修改特征尺寸的一种快捷方法如图9-3所示。注意在出现的文本框中输入新尺寸值，并按〈Enter〉键后，则得到修改特征尺寸后的模型效果（在当前编辑的特征上还显示有尺寸），此时可以单击
（重新生成）按钮以重新生成模型，如图9-4所示。
图9-3 修改特征尺寸操作（1）(https://www.chuimin.cn)
a)双击要修改尺寸的特征 b)双击要修改的尺寸，输入新值
图9-4 修改特征尺寸操作（2）
a)在文本框输入新尺寸值，按〈Enter〉键b)模型再生后的效果
重定义特征是本节要重点介绍的一项内容。用户可以通过重新定义特征的方法来改变特征的创建方式，而更改类型则取决于所选的特征。假设某一个特征是用截面创建的，那么可以重定义该截面、特征参考等。
重新编辑定义特征的方法很简单。通常先在模型树中选择要编辑的特征，接着右击，从出现的快捷菜单中选择
（编辑定义）图标，此时将根据特征类型而出现适用于当前重定义特征的选项卡（操控板），或弹出定义选定特征的对话框，或出现用于指定特征的“重定义”菜单。例如，在模型树中选择“孔1”特征，右击，接着从出现的图9-5所示的快捷菜单中选择“编辑定义”命令，打开图9-6所示的“孔”选项卡，利用该选项卡可以很方便地对该孔特征进行重新编辑定义，包括重新定制孔规格大小、放置位置等。

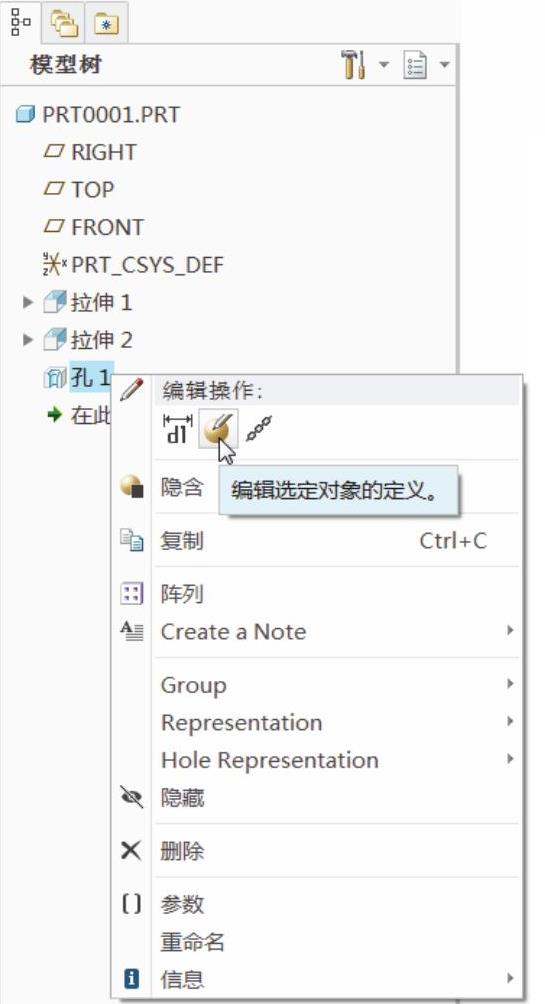

图9-5 选择“编辑定义”命令
图9-6 “孔”选项卡
