调用外部参照命令有以下四种方式:
●【 参照】工具栏
。
● 命令行:XATTACH↙。
● 菜单:【插入】→【外部参照】。
● 菜单:【插入】→【外部参照管理器】,单击【外部参照管理器】对话框中的【附着】按钮。
【例5-12】 插入外部参照示例。
(1)为说明插入外部参照的过程,先准备几个简单的条件图,如图5-42所示。
1)以“acadiso.dwt”样板文件开始新建文件,创建“rectangle”图层,图层颜色设置为“红色”,并在该层上画一个长100,宽80的矩形,其左下角点为(-50,-40),右上角点为(50,40),即矩形中心点为(0,0)。

图5-42 用于说明外部参照的三个条件图
2)执行缩放全图操作。
3)将当前图形保存为“D:\XREF\矩形.dwg”,然后关闭图形。
4)以“acadiso.dwt”样板文件开始新建文件,创建“circle”图层,图层颜色设置为“黄色”,并在该层上画一个半径为40的圆,其圆心(0,0)。
5)执行缩放全图操作。
6)将当前图形保存为“D:\XREF\圆.dwg”,然后关闭图形。
7)以“acadiso.dwt”样板文件开始新建文件,创建“正多边形”图层,图层颜色设置为“绿色”,并在该层上画一个半径为40的圆内接正五边形,其圆心(0,0)。
8)执行缩放全图操作。(https://www.chuimin.cn)
9)将当前图形保存为“D:\XREF\正五边形.dwg”,然后关闭图形。
(2)插入外部参照的操作步骤与说明如下:
1)以“acadiso.dwt”样板文件开始新建文件,并保存为“D:\XREF\外部参照示例.dwg”。

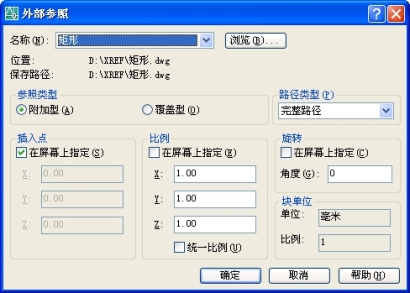

2)启动XATTACH命令,打开【选择参照文件】对话框,定位到“D:\XREF”路径,然后,双击“矩形.dwg”文件,打开【外部参照】对话框,如图5-43所示。

图5-43 【外部参照】对话框
关于参照类型说明如下:
设A图参照了B图,而B图中参照了C图(附加型),在A图中既可以看到B图,又可以看到C图。
设A图参照了B图,而B图中参照了C图(覆盖型),在A图中只可以看到B图。
3)选择“附加型”,然后单击【确定】按钮。【外部参照】对话框关闭,屏幕提示指定插入点,输入插入点坐标(100,100)则“矩形.dwg”文件以外部参照的形式插入到当前图形。
4)类似操作将“圆.dwg”和“正五边形.dwg”也插入到当前图形,插入点都是(100,100)。
效果如图5-44所示。

图5-44 插入外部参照后的效果
(3)展开【图层控制】下拉列表框,可发现新增了三个图层,图层命名格式为“被参照的图形名︱图层名”,如图5-45所示。

图5-45 外部参照图层的表示
