一般视图也被称为“常规视图”，它通常为放置到页面上的第一个视图，用户可以根据设计要求对该视图进行适当缩放或旋转。

在一个新建的绘图文件中，在功能区的“布局”选项卡的“模型视图”组中单击（常规视图）按钮，接着在要放置一般视图的位置处单击，此时出现默认的一般视图并弹出图11-13所示的“绘图视图”对话框。利用“绘图视图”对话框可为一般视图设置视图类型、可见区域、比例、截面、视图状态、视图显示和原点等内容。

下面结合一个典型的一般视图来介绍“绘图视图”对话框的相关设置。范例的默认模型为“bc_11_1_a.prt”，该零件文件位于随书光盘的“CH11”文件夹中。单击（常规视图）按钮并指定放置中心点后，得到插入的该默认一般视图如图11-14所示。

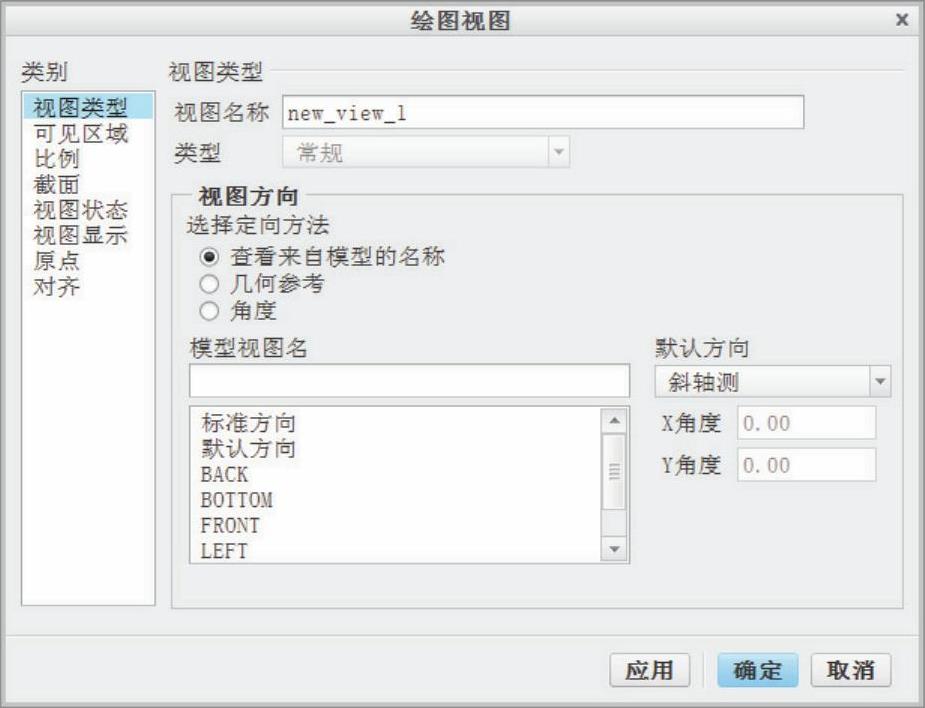

图11-13 “绘图视图”对话框

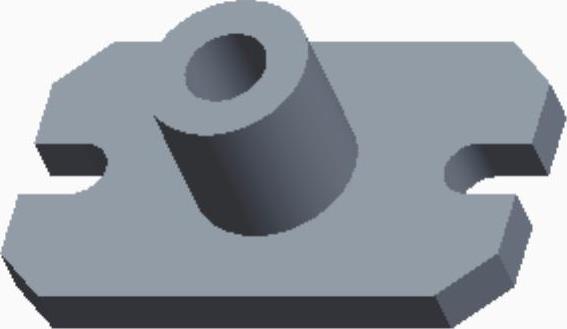

图11-14 插入的默认一般视图

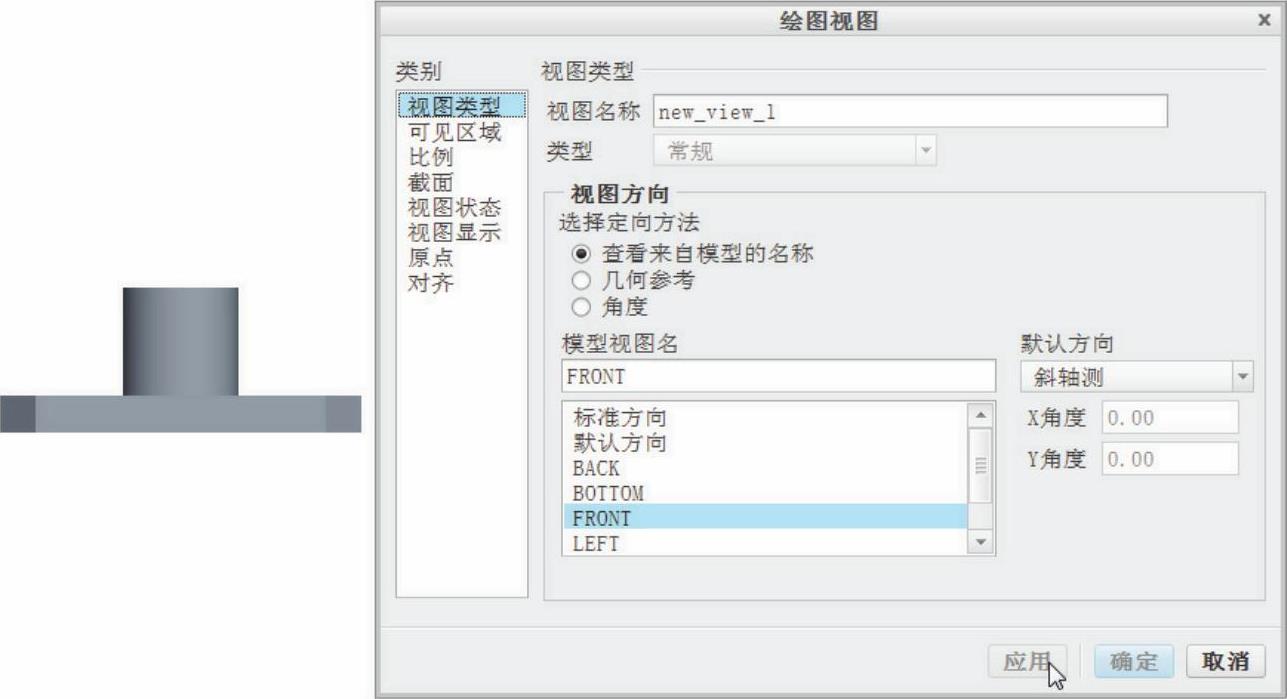

在“绘图视图”对话框中，从“模型视图名”列表框中选择“FRONT”，然后单击“应用”按钮，效果如图11-15所示。

图11-15 在“视图类型”中定制视图方向

知识点拨：如果要更改视图当前方向，则可以在“视图方向”选项组中选取下列定向方法之一。

“查看来自模型的名称”单选按钮：使用来自模型的已保存视图进行定向。该单选按

钮为默认选中。选择该单选按钮时，可从“模型视图名”列表框中选取相应的模型

视图名；必要时可通过选择所需的默认方向定义X和Y方向。例如，从“默认方

向”下拉列表框中选择“斜轴测”“等轴测”或“用户定义”选项，若选择“用户定

义”选项，则必须指定定制角度值。

“几何参考”单选按钮：使用来自绘图中预览模型的几何参考进行定向。

“角度”单选按钮：使用选定参考的角度或定制角度定向。

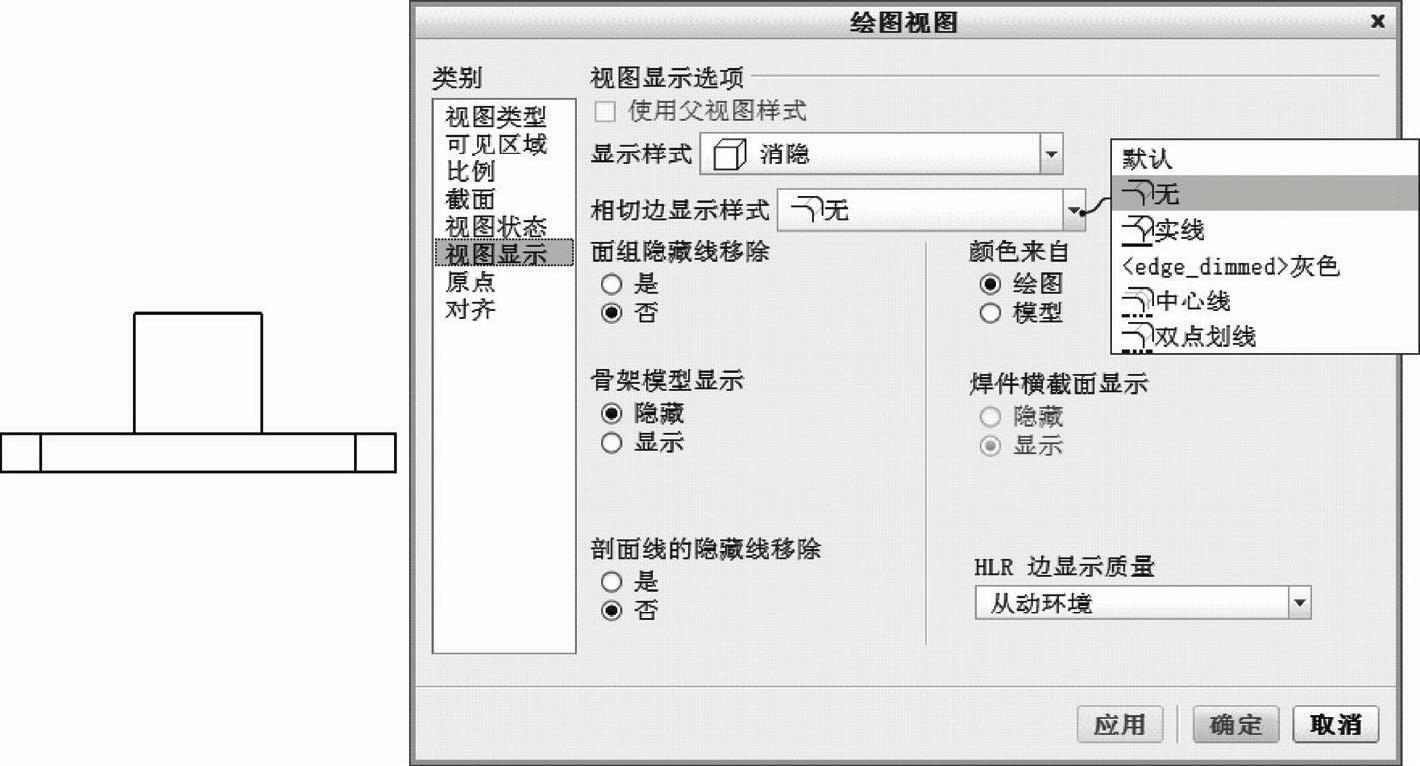

切换到“视图显示”类别选项，从“显示样式”下拉列表框中选择“消隐”选项，从“相切边显示样式”下拉列表框中选择“无”选项，其他选项接受默认设置，然后单击“应用”按钮，设置视图显示选项的结果如图11-16所示。

图11-16 设置视图显示选项

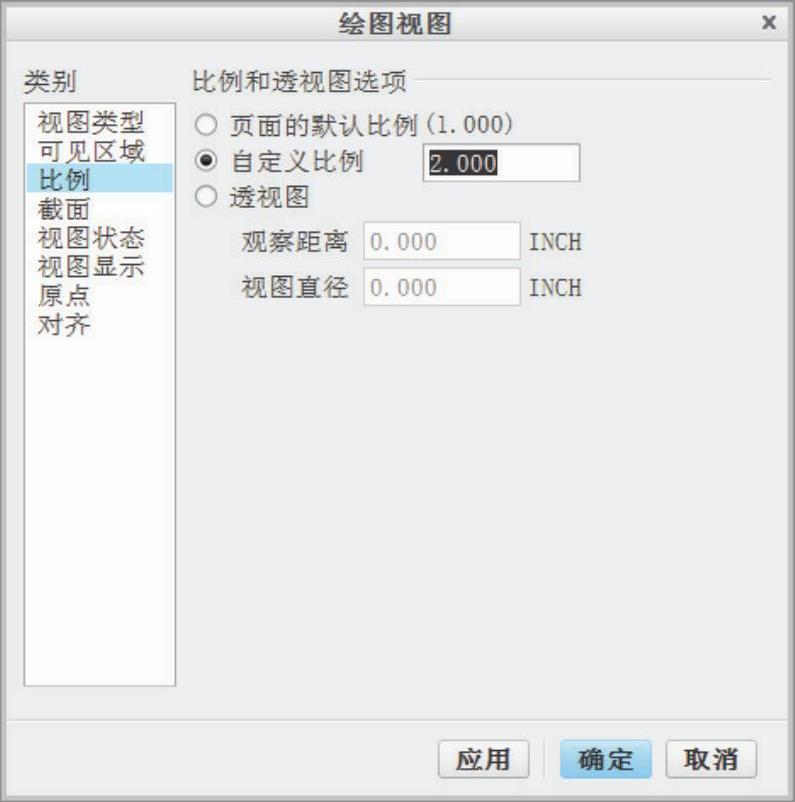

切换到“比例”类别选项，选择“自定义比例”单选按钮，接着在文本框中输入新比例值“2.000”，如图11-17所示，然后单击“应用”按钮。

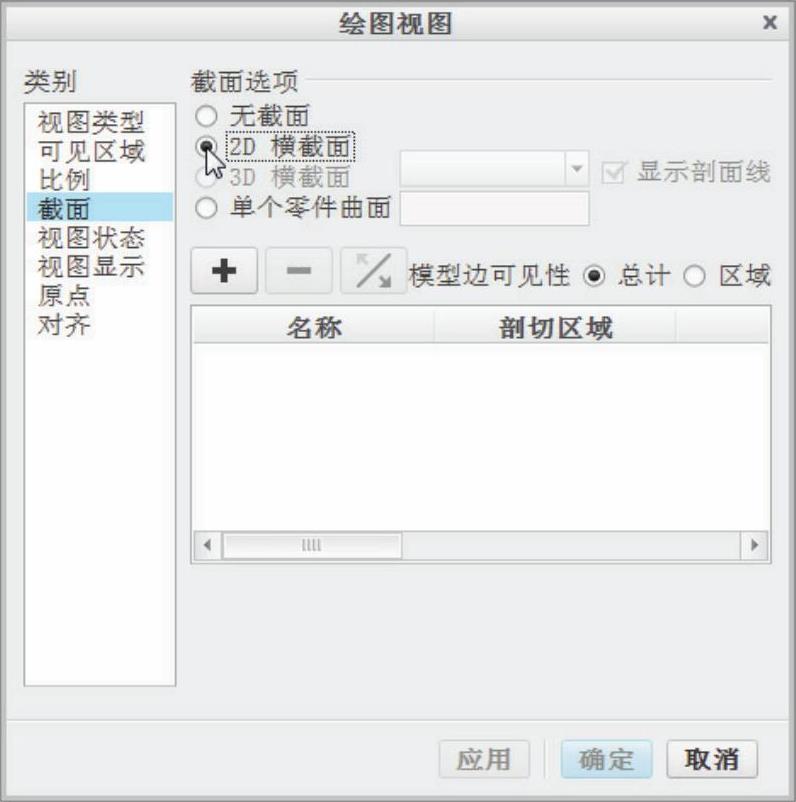

切换到“截面”类别选项，选择“2D横截面”单选按钮，如图11-18所示。

(www.chuimin.cn)

图11-17 设置绘图视图比例

图11-18 选择“2D横截面”单选按钮

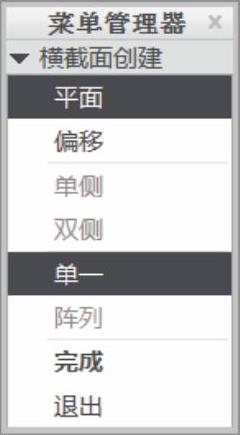

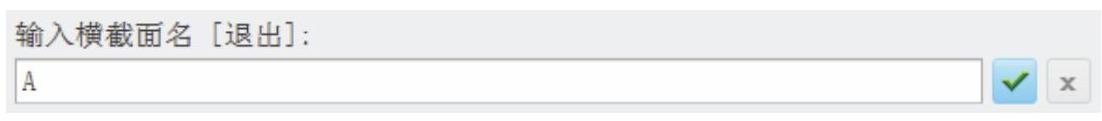

单击（将横截面添加到视图）按钮，以创建新的剖截面，此时出现图11-19所示的“横截面创建”菜单，从中选择“平面”→“单一”→“完成”命令，接着输入横截面名“A”，如图11-20所示，按〈Enter〉键确认。

图11-19 “横截面创建”菜单

图11-20 输入横截面名称

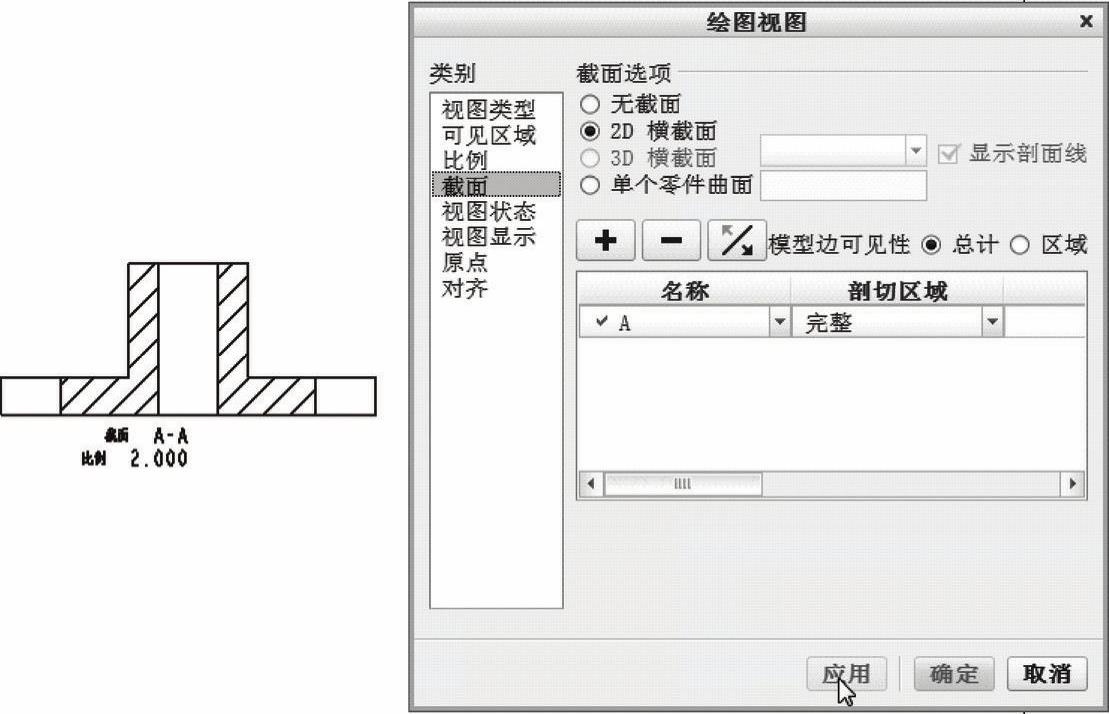

此时，系统提示选取平曲面或基准平面。在模型树中选择“FRONT”基准平面，如图11-21所示。接着在“绘图视图”对话框中单击“应用”按钮，默认的“剖切区域”为“完整（完全）”，效果如图11-22所示。

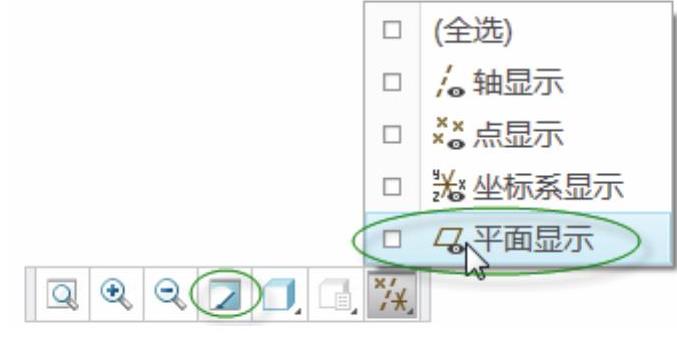

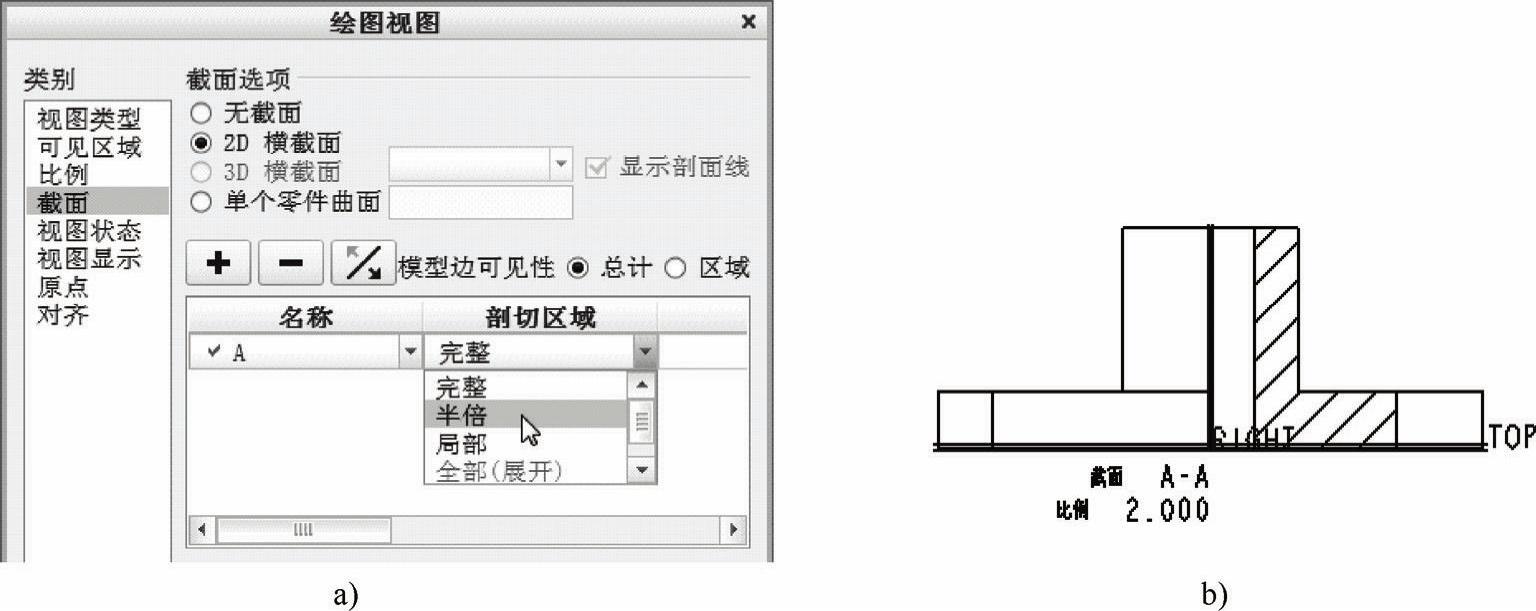

如果要设置半剖视图，则从“剖切区域”的相应列表框中选择“半倍”选项，如图11-23a所示，接着在模型树中选择“RIGHT”基准平面，也可以在页面上选择RIGHT基准平面（这需要使用“图形”工具栏中的“平面显示”按钮来设置在页面中显示基准平面，以备选择所需平面），并在要设置剖截面的一侧单击，然后在“绘图视图”对话框中单击“应用”按钮，创建的半剖视图如图11-23b所示。
