调用插入图块命令，将图形插入当前视图中
【摘要】：调用插入图块命令，可以将所选的图形插入至当前视图中。5．改变插入比例在执行命令的过程中，输入X，选择“比例”选项，命令行提示如下：命令:T98_TKW点取插入点或[转90/左右/上下/转角/基点/更换/比例]<退出>:请输入比例:<1.0>3点取插入点或[转90/左右/上下/转角/基点/更换/比例]<退出>: //指定插入比例后，在绘图区中点取图块的插入点，完成图块插入的结果如图10-28所示。图10-28 改变插入比例
调用插入图块命令，可以将所选的图形插入至当前视图中。
单击“图库图层”→“图库管理”命令，系统弹出【天正图库管理系统】对话框；在其中选取待插入的图块，双击即可将其插入当前视图中。同时命令行提示如下：
命令:T98_TKW
点取插入点或[转90(A)/左右(S)/上下(D)/转角(R)/基点(T)/更换(C)/比例(X)]<退出>:
1．图块的翻转和镜像
在执行命令的过程中，输入A，选择“转90”选项，可将所选图形在插入前进行90°的旋转。
输入S，选择“左右”选项，可将所选图形在插入前执行水平镜像操作。
输入D，选择“上下”选项，可将所选图形在插入前执行垂直镜像。
2．改变图形的转角
在执行命令的过程中输入R，选择“转角”选项，命令行提示如下：
命令:T98_TKW
点取插入点或[转90(A)/左右(S)/上下(D)/转角(R)/基点(T)/更换(C)/比例(X)]<退出>:
旋转角度:45
点取插入点或[转90(A)/左右(S)/上下(D)/转角(R)/基点(T)/更换(C)/比例(X)]<退出>: //定义旋转角度，点取图形的插入点，结果如图10-27所示。

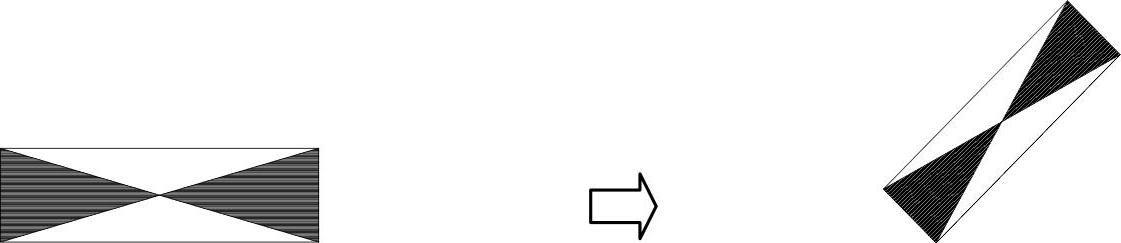

图10-27 改转角
3．改变插入基点(https://www.chuimin.cn)
在执行命令的过程中，输入T，选择“改基点”选项，命令行提示如下：
命令:T98_TKW
点取插入点或[转90(A)/左右(S)/上下(D)/转角(R)/基点(T)/更换(C)/比例(X)]<退出>:T
输入插入点或[参考点(R)]<退出>: //重新指定插入基点；
点取插入点或[转90(A)/左右(S)/上下(D)/转角(R)/基点(T)/更换(C)/比例(X)]<退出>:
//在绘图区中点取插入点，即可完成图块的插入。
4．更换插入图块
在执行命令的过程中，输入C，选择“更换”选项，可以返回【天正图库管理系统】对话框中重新选择图块进行插入。
5．改变插入比例
在执行命令的过程中，输入X，选择“比例”选项，命令行提示如下：
命令:T98_TKW
点取插入点或[转90(A)/左右(S)/上下(D)/转角(R)/基点(T)/更换(C)/比例(X)]<退出>:
请输入比例:<1.0>3
点取插入点或[转90(A)/左右(S)/上下(D)/转角(R)/基点(T)/更换(C)/比例(X)]<退出>: //指定插入比例后，在绘图区中点取图块的插入点，完成图块插入的结果如图10-28所示。

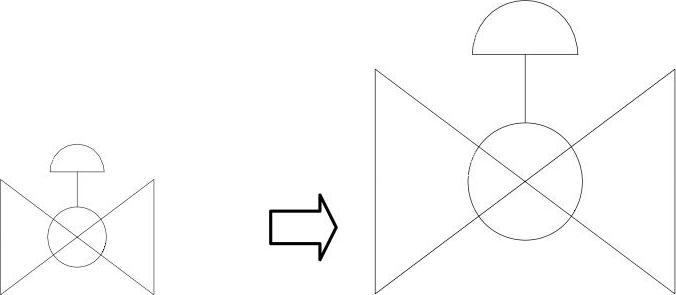

图10-28 改变插入比例
