可变圆角的设计思路是在恒定半径圆角特征的基础上，添加其他圆角半径控制点，然后设置各控制点的位置及半径，从而形成可变圆角。创建可变圆角特征的典型操作实例如下。

1）单击（新建）按钮，打开“新建”对话框。在“新建”对话框的“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入“bc_dyj_2”，取消选中“使用默认模板”复选框，单击“确定”按钮。系统弹出“新文件选项”对话框，从中选择“mmns_part_solid”模板，单击“确定”按钮，进入零件设计模式。

2）使用（拉伸）按钮，创建图6-94所示的拉伸实体模型（长为“60”、宽为“25”，高为“12”）。

图6-94 创建拉伸实体模型

3）单击（倒圆角）按钮，打开“倒圆角”选项卡。默认时，“倒圆角”选项卡中的（切换到集模式）按钮处于被选中的状态。

4)在“倒圆角”选项卡中输入当前倒圆角集的圆角半径“2”。

5)在模型窗口中单击图6 95所示的边参考，选定参考出现在“集”面板的“参考”收集器列表框中。 (

6)将光标置于半径锚点上，右击，接着从出现的快捷菜单中选择“添加半径”命令，则Creo Parametric会复制此半径及其值，并将各半径放置到倒圆角段的每一端点。也可以在“集”面板的“半径”表格中右击，如图6-96所示，然后选择快捷菜单中的“添加半径”命令，即可添加一个半径控制点。

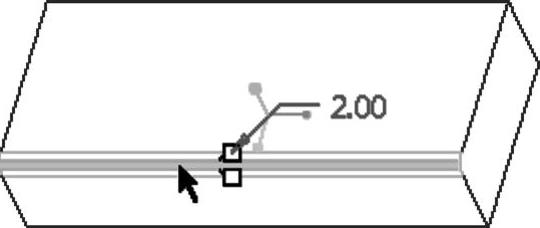

图6-95 选择边参考

(www.chuimin.cn)

图6-96 右击“半径”表格

7）使用同样的方法，再添加一个半径控制点。

8）在“集”面板的“半径”表格中，修改各半径控制点的半径值和相应的位置，如图6-97所示。

图6-97 修改各半径控制点的位置及半径值

9）在“倒圆角”选项卡中单击（完成）按钮，创建的可变圆角特征如图6-98所示。

说明：如果要想将可变圆角更改为恒定圆角，其方法很简单，就是在编辑定义过程中打开“倒圆角”选项卡，进入“集”面板，接着将鼠标光标置于“半径”表格中，右击，然后从出现的快捷菜单中选择“成为常数”命令，如图6-99所示，从而将现有可变倒圆角转换为恒定倒圆角。

图6-98 创建可变圆角特征

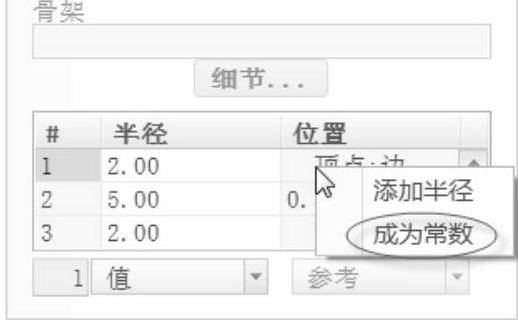

图6-99 选择“成为常数”命令
