1.快捷设定的内容

CNC参数快捷设定操作主要用于机床调试和维修，通过快捷设定操作，可以简单完成保证机床工作最低要求所需的基本CNC参数的设定。

快捷设定的CNC参数分为“开机（START UP）”和“调整（TUNNING）”两大组、各有若干栏。选择开机（START UP）组参数，操作者可进行坐标轴定义、FSSB网络配置、伺服驱动系统、主轴驱动系统、辅助功能等开机基本参数的设定，满足机床正常起动和运行的最低要求；在此基础上，可通过“调整（TUNNING）”组参数，对伺服驱动系统、主轴驱动系统进行必要的调整和优化。开机（START UP）在中文显示的CNC上的显示为“起刀”，这一翻译不一定恰当，但为了方便操作者使用，本书后述的内容中仍使用这一名称。

可以通过快捷设定操作设定的CNC参数见表9.2-1。

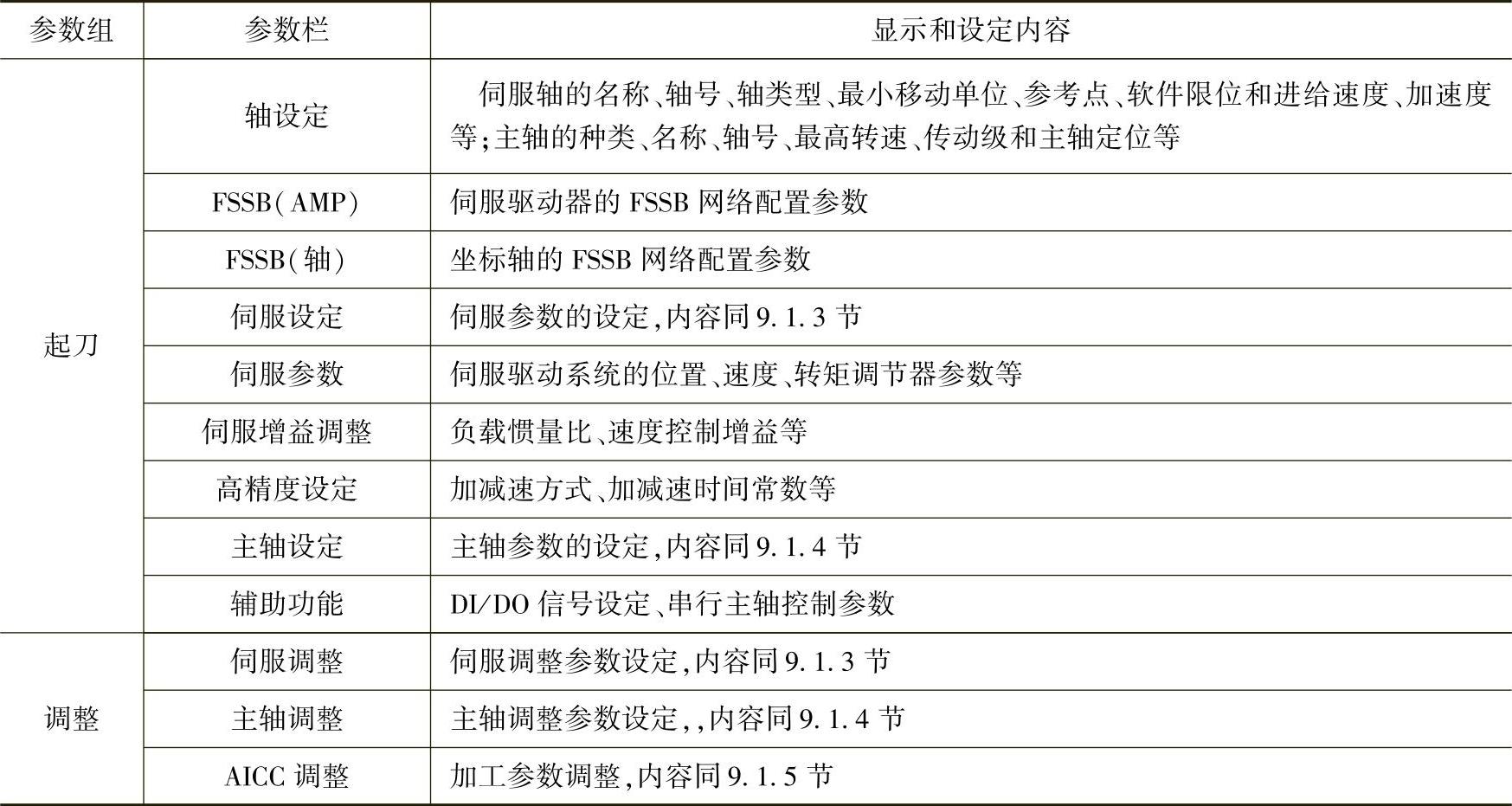

表9.2-1 快捷设定参数一览表

2.快捷设定的操作

CNC参数快捷设定操作可以通过MDI面板的功能键【SYSTEM】选择系统显示模式后，在软功能扩展菜单上，选择软功能键〖参数设定〗（或〖PRM设〗）进入，其操作步骤如下：

1）选择MDI操作方式，并通过CNC数据显示和设定操作，取消参数保护功能。

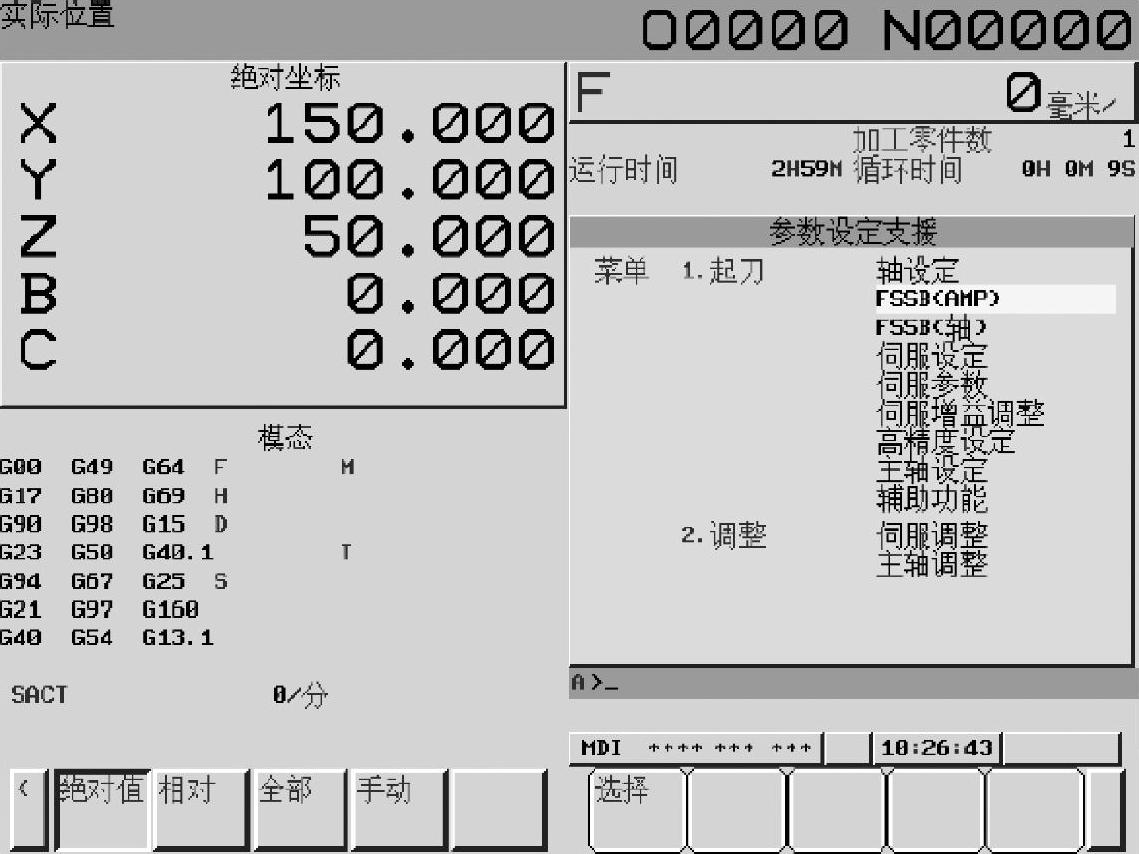

2）按MDI面板的功能键【SYSTEM】，选择系统显示模式后，通过软功能扩展键，显示软功能键〖参数设定〗（或〖PRM设〗）；按该键LCD将显示图9.2-1所示的CNC参数快捷设定栏目选择页面。

3）利用MDI面板上的光标移动键【↑】、【↓】，选择需要设定的参数组。

4）按软功能键〖选择〗，进入该栏目的参数快捷设定，LCD显示相应的参数显示和设定页面。

5）利用MDI面板上的选页键【PAGE↑】、【PAGE↓】和光标移动键【↑】、【↓】，选择需要设定的参数。

6）用MDI面板的数字键输入数值后，再按MDI面板的编辑键【INPUT】或软功能键〖输入〗，输入参数值。

7）本栏目参数设定完成后，可通过下述的操作退出本栏目设定，返回然后，选择其他栏目、进行以上同样的参数显示和设定操作。伺服设定、主轴设定等参数也可以在系统显示模式下，通过软功能键扩展后，直接选择相关软功能键进行显示和设定，但是，利用这种参数显示和设定方式，设定完成后不能返回到图9.2-1所示的参数选择栏目显示页。(https://www.chuimin.cn)

3.快捷设定的退出

当参数快捷设定栏目被选择后，LCD将切换到该栏目参数的显示和设定页面，以便进行该栏目的参数设定。例如，当选择“起刀”组的“轴设定”栏时，其参数的显示和设定页面如图9.2-2所示。

当指定栏目的参数设定完成后，可通过如下操作退出，然后，再进入其他栏目的参数设定。
