CNC操作指南：存储卡操作提示与操作方法
【摘要】：4）按软功能键〖存储卡〗，LCD将显示图9.3-3所示的存储卡文件。图9.3-3 存储卡显示2.操作提示当CNC数据输出到存储卡时，如果定义的文件名和存储卡内已有的文件名重复或默认的文件名一致时，LCD可以显示图9.3-4所示的提示页面。同样，如果存储卡中存在同名文件，LCD将显示图9.3-5c所示的操作软功能键，选择软功能键〖覆盖〗，将覆盖存储卡上的原文件；选择软功能键〖取消〗，可以取消数据输出操作。
1.存储卡的操作
在系统显示模式下，如果选择软功能键〖所有IO〗，可以利用存储卡进行加工程序、CNC参数、刀具补偿数据、工件坐标系偏置数据、螺距误差补偿、宏程序变量、操作和报警履历等数据的输入或输出。此外，还可以利用屏幕拷贝（FANUC手册称画面硬拷贝）功能，将LCD显示页面直接转换成BMP格式的图片数据，输出到存储卡上，并利用电脑对其进行显示和编辑。
存储卡应使用符合PCMCIA Ver2.0或JEIDA Ver4.1标准的存储卡。使用存储卡前应通过如下操作定义输入/输出设备。
1）CNC操作方式选择EDIT，按MDI面板的功能键【PROG】，选择程序显示模式。
2）按软功能扩展键，直至显示软功能〖一览〗，按此键选择程序一览表显示。
3）按软功能键〖（操作）〗后，选择软功能键〖设备选择〗（或〖设备〗）。
4）按软功能键〖存储卡〗，LCD将显示图9.3-3所示的存储卡文件。显示栏“号”是存储卡上的文件编号；显示栏“文件名”是存储卡上的文件名称。
5）存储卡上的文件可以执行检索、删除、输入、输出等操作。文件输入/输出的操作步骤详见后述；如需要检索存储卡上的文件，按软功能键〖F检索〗；如需要删除存储卡上的文件，按软功能键〖F删除〗。
6）利用MDI面板输入存储卡文件编号、按软功能键〖F设定〗，或，利用MDI面板输入文件名、按软功能键〖F名称〗，选定需要检索或删除的文件。(https://www.chuimin.cn)
7）按〖执行〗便可执行步骤5）所选择的文件检索或删除操作，如按〖取消〗，则可撤销所选择的操作。

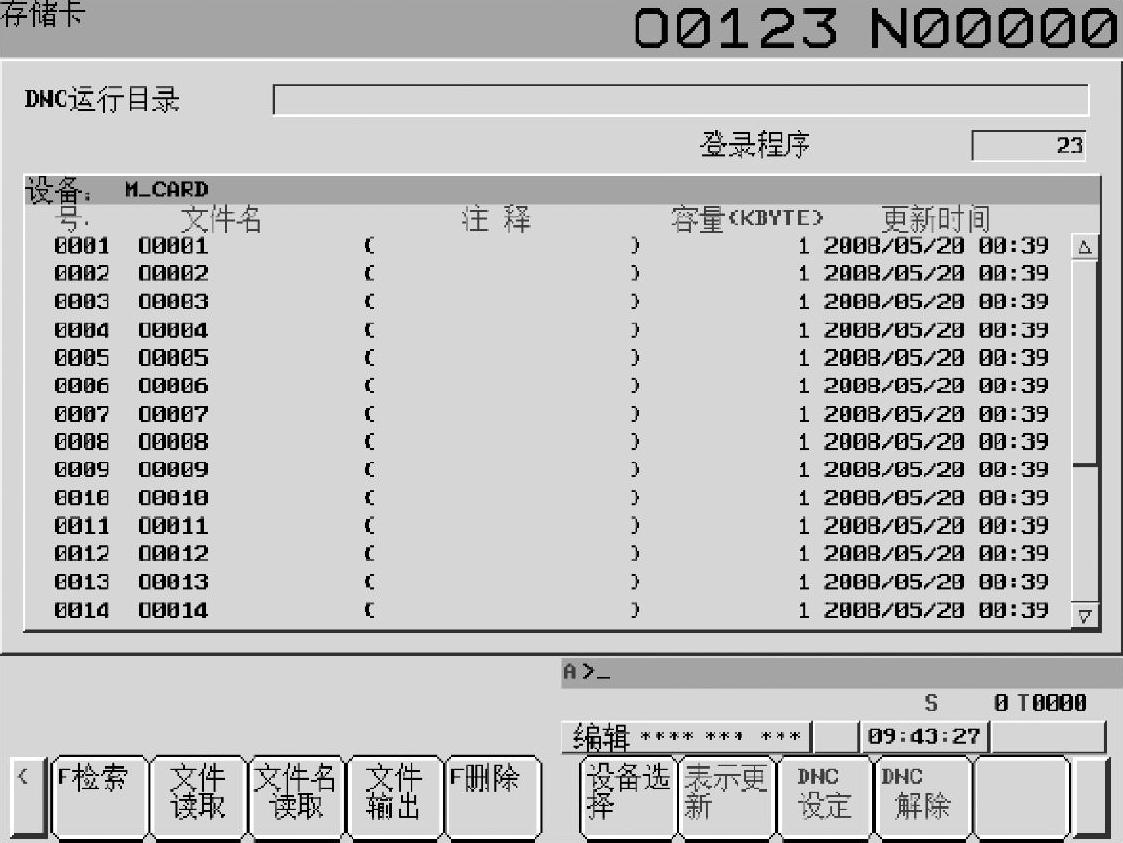

图9.3-3 存储卡显示
2.操作提示
当CNC数据输出到存储卡时，如果定义的文件名和存储卡内已有的文件名重复或默认的文件名一致时，LCD可以显示图9.3-4所示的提示页面。选择软功能键〖覆盖〗，将覆盖存储卡上的原文件；选择软功能键〖取消〗，可以取消数据输出操作。
当选择CNC参数输出时，可以根据要求选择全部参数输出或非0参数（参数值不为0的参数）输出两种方式。输出CNC参数时，软功能键〖文件输出〗（或〖F输出〗），一旦选择，LCD将显示图9.3-5a所示的操作软功能键，如果需要输出全部参数，选择软功能键〖全部〗；如果只需要输出非0参数，则选择软功能键〖样本〗。参数输出范围选定后，LCD将显示图9.3-5b所示的操作软功能键，如果需要执行输出操作，选择软功能键〖执行〗；如需要放弃输出操作，则选择软功能键〖取消〗。同样，如果存储卡中存在同名文件，LCD将显示图9.3-5c所示的操作软功能键，选择软功能键〖覆盖〗，将覆盖存储卡上的原文件；选择软功能键〖取消〗，可以取消数据输出操作。
图9.3-4 存储卡文件覆盖提示
