快速设定参数技巧
【摘要】：参数快捷设定中的伺服设定、伺服调整、主轴设定、主轴调整、AICC调整的显示内容和设定操作与9.1节完全相同，其他栏参数的显示和快捷设定方法如下。伺服轴FSSB网络配置参数的显示和设定操作步骤如下：1）通过9.2.1节的快捷设定操作步骤1）、2），显示图9.2-1所示的CNC参数快捷设定栏目选择页面。
参数快捷设定中的伺服设定、伺服调整、主轴设定、主轴调整、AICC调整的显示内容和设定操作与9.1节完全相同，其他栏参数的显示和快捷设定方法如下。
1.轴设定
轴设定的快捷设定参数分为基本、主轴、坐标轴、进给速度、加减速共5组，参数组可通过MDI面板的选页键【PAGE↑】、【PAGE↓】选择，参数的显示和设定操作步骤如下：
1）通过9.2.1节的快捷设定操作步骤①、②，显示图9.2-1所示的CNC参数快捷设定栏目选择页面。
2）利用MDI面板上的光标移动键【↑】、【↓】，选择“轴设定”参数栏，按软功能键〖选择〗，LCD显示图9.2-2所示的轴设定参数设定页面。
3）利用MDI面板上的选页键【PAGE↑】、【PAGE↓】和光标移动键【↑】、【↓】，或直接输入CNC参数号、按软功能键〖搜索号码〗，选择需要设定的参数。
4）用光标移动键【↑】、【↓】，将光标定位到参数输入框。
5）用MDI面板的数字键输入数值后，再按MDI面板的编辑键【INPUT】或软功能键〖输入〗，输入参数值。或者，按软功能键〖初始化〗、然后选择操作软功能键〖执行〗，直接将FANUC出厂设定的初始化值作为参数输入；如果按软功能键〖初始化组〗（或〖GR初始〗）、并选择操作软功能键〖执行〗，则当前组的所有参数将一次性设定为FANUC出厂推荐值。但是，FANUC未规定初始化值的参数，不能用〖初始化〗、〖初始化组〗方式设定。
2.驱动器配置
在驱动器的FSSB网络配置页面，可显示系统当前的驱动器安装位置、系列、额定电流以及轴名称等，操作者可以进行CNC控制轴号的设定，有关驱动器的FSSB网络配置内容和方法，可参见本书作者编写的《FANUC-0iD调试和维修》一书。
FSSB配置页面也可在选择系统显示模式后，通过软功能扩展键，在显示软功能键〖FSSB〗后，通过按〖FSSB〗键进入。
驱动器FSSB网络配置参数的显示和设定操作步骤如下：
1）通过9.2.1节的快捷设定操作步骤1）、2），显示图9.2-1所示的CNC参数快捷设定栏目选择页面。
2）利用MDI面板上的光标移动键【↑】、【↓】，选择“FSSB（AMP）”参数栏，按软功能键〖选择〗，LCD显示图9.2-4所示的伺服驱动器FSSB网络配置参数设定页面，显示栏的含义如下。
号：驱动器的安装位置（FSSB从站序号），离CNC（主站）最近的驱动器为“1”。
放大：驱动器连接显示，A1、A2、……因此代表驱动器上第1、2、……驱动模块，L、M、N为多轴模块的第1、2、3轴。
系列：显示驱动器系列。
单元：驱动器的类型。
电流：驱动器的最大输出电流。
轴：该驱动器的CNC控制轴号，参数可以进行设定。
名称：驱动器所连接的伺服轴名称。
图9.2-4所示的FSSB配置页面也可在选择系统显示模式后，通过软功能键扩展，选择软功能键〖FSSB〗显示。

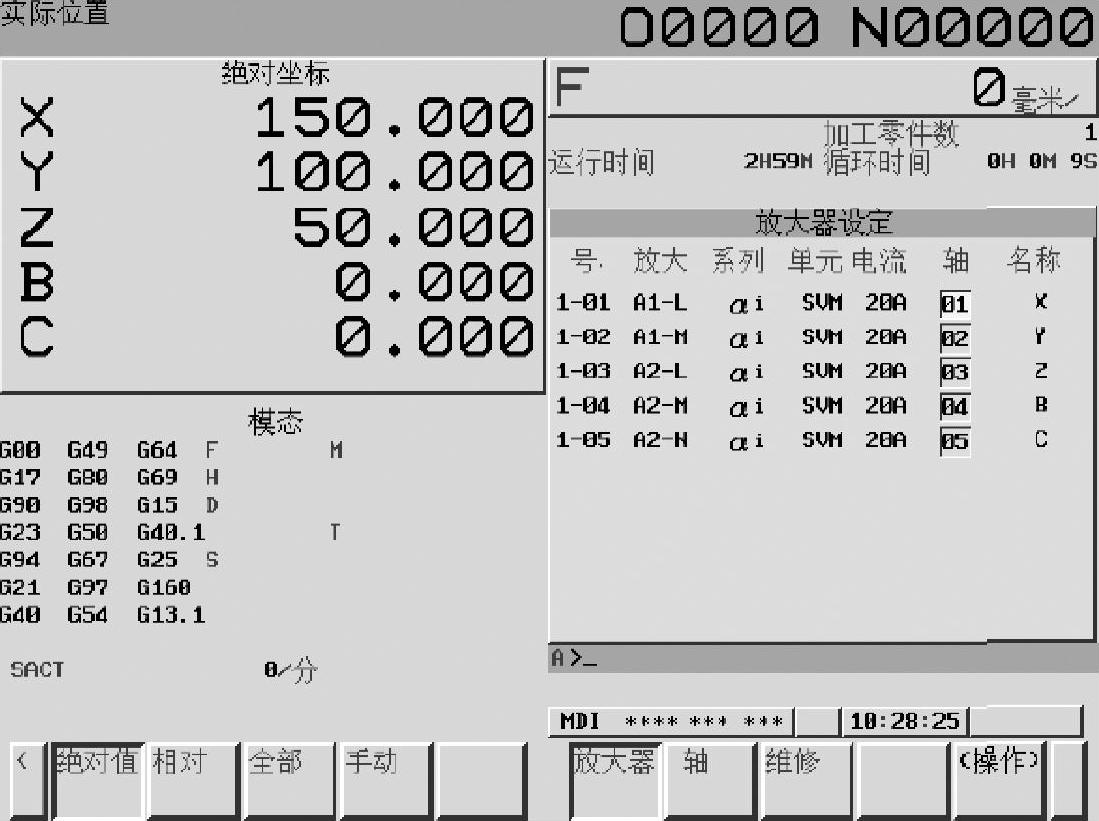

图9.2-4 伺服驱动器的FSSB配置显示
3）用光标移动键【↑】、【↓】，将光标定位到参数输入框。
4）用MDI面板的数字键，在“轴”栏输入CNC控制轴号后，按MDI面板的编辑键【INPUT】输入。
LCD的一个显示页最多可以显示5个伺服驱动器的设定参数，6轴以上参数可通过MDI面板上的选页键【PAGE↑】、【PAGE↓】进行显示。
3.伺服轴配置
在伺服轴的FSSB网络配置页面，可显示CNC控制轴号、轴名称、驱动器连接，并进行分离型检测接口、显示轴、Cs轴、主-从控制等功能参数的定义，有关伺服轴FSSB网络配置的内容和方法，可参见本书作者编写的《FANUC-0iD调试和维修》一书。伺服轴FSSB网络配置参数的显示和设定操作步骤如下：
1）通过9.2.1节的快捷设定操作步骤1）、2），显示图9.2-1所示的CNC参数快捷设定栏目选择页面。
2）利用MDI面板上的光标移动键【↑】、【↓】，选择“FSSB（轴）”参数栏，按软功能键〖选择〗，LCD显示图9.2-5所示的伺服轴FSSB网络配置参数设定页面，该页面也可在图9.2-4所示的驱动器配置页面选择后，按软功能键〖轴〗选定。显示页上显示栏的含义如下。
轴：CNC控制轴号。
名称：伺服轴名称。
放大器：驱动器连接。
M-1、2、3、4：分离型检测单元接口分配。
轴专有：显示轴定义。(https://www.chuimin.cn)
Cs轴：Cs轴定义。
双电：主-从控制轴定义。
3）用光标移动键【↑】、【↓】，将光标定位到参数输入框。
4）用MDI面板的数字键输入参数后，按MDI面板的编辑键【INPUT】输入。
LCD的一个显示页最多可以显示5个伺服驱动器的设定参数，6轴以上参数可通过MDI面板上的选页键【PAGE↑】、【PAGE↓】进行显示。

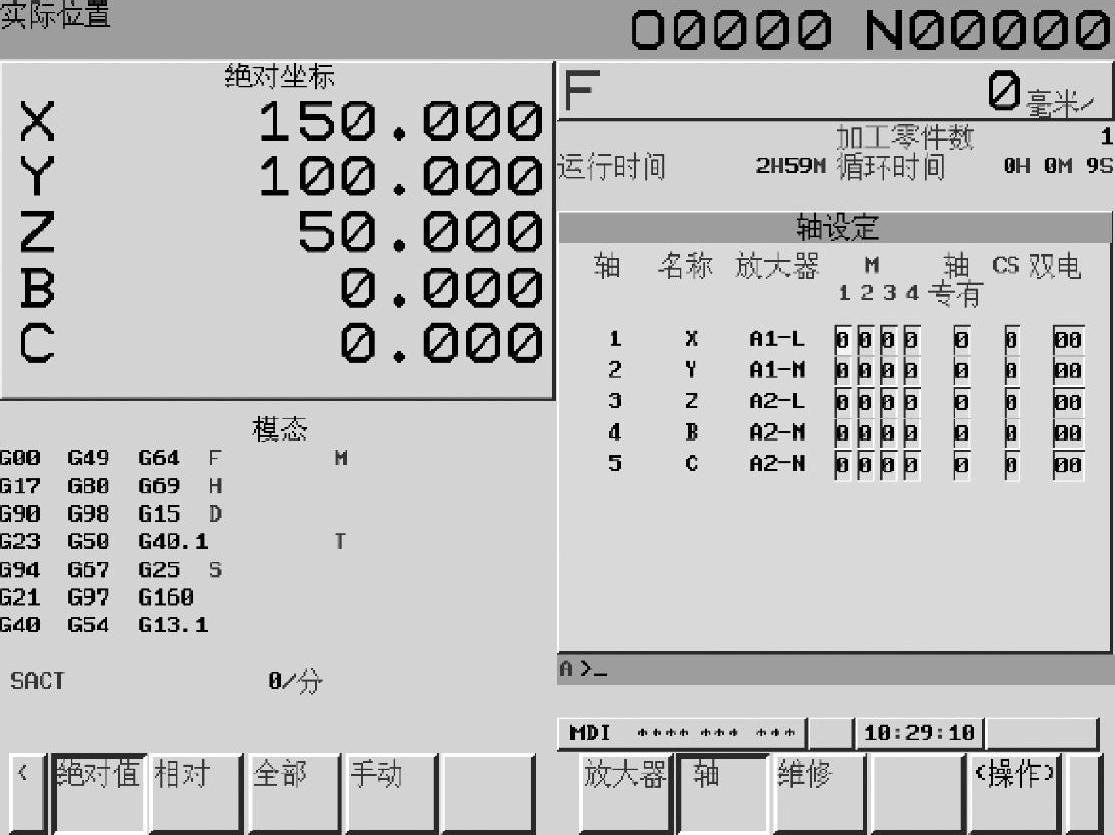

图9.2-5 伺服轴的FSSB配置显示
4.伺服参数
利用伺服参数显示和设定页面，可进行伺服驱动系统位置、速度、转矩调节器参数的显示和设定，伺服参数的显示和设定操作步骤如下：
1）通过9.2.1节的快捷设定操作步骤1）、2），显示图9.2-1所示的CNC参数快捷设定栏目选择页面。
2）利用MDI面板上的光标移动键【↑】、【↓】，选择“伺服参数”栏，按软功能键〖选择〗，LCD显示图9.2-6所示的伺服参数设定页面。
伺服参数的显示可选择图9.2-6a所示的“按轴显示”和图9.2-6b所示的“按参数显示”两种显示方式，显示方式可以通过软功能键扩展后，按软功能键〖切换〗进行相互转换。当选择图9.2-6a所示的“按轴显示”方式时，可以通过软功能键〖轴改变〗，切换伺服轴。
3）利用MDI面板上的选页键【PAGE↑】、【PAGE↓】和光标移动键【↑】、【↓】，选择需要设定的参数。当选择“按参数显示”方式时，可以直接输入CNC参数号、按软功能键〖搜索号码〗，选择需要设定的参数。
4）用光标移动键【↑】、【↓】，将光标定位到参数输入框。
5）用MDI面板的数字键输入数值后，再按MDI面板的编辑键【INPUT】或软功能键〖输入〗，输入参数值。或者，按软功能键〖初始化〗、然后选择操作软功能键〖执行〗，直接将FANUC出厂设定的初始化值作为参数输入；如果按软功能键〖初始化组〗（或〖GR初始〗）、并选择操作软功能键〖执行〗，则当前组的所有参数将一次性设定为FANUC出厂推荐值。但是，FANUC未规定初始化值的参数，不能用〖初始化〗、〖初始化组〗方式设定。
图9.2-6 伺服参数的显示
a）按轴显示 b）按参数显示
5.高精度设定
利用高精度设定参数显示和设定页面，可进行坐标轴的加减速方式、加减速时间等高速高精度加工用参数的快捷设定，参数的显示和设定操作步骤如下：
1）通过9.2.1节的快捷设定操作步骤1）、2），显示图9.2-1所示的CNC参数快捷设定栏目选择页面。
2）利用MDI面板上的光标移动键【↑】、【↓】，选择“高精度设定”栏，按软功能键〖选择〗，LCD显示图9.2-7所示的高精度设定参数显示页面。
高精度设定参数的显示可选择图9.2-7a所示的“按轴显示”和图9.2-7b所示的“按参数显示”两种显示方式，显示方式可以通过软功能键扩展后，按软功能键〖切换〗进行相互转换。当选择图9.2-7a所示的“按轴显示”方式时，可以通过软功能键〖轴改变〗，切换伺服轴。

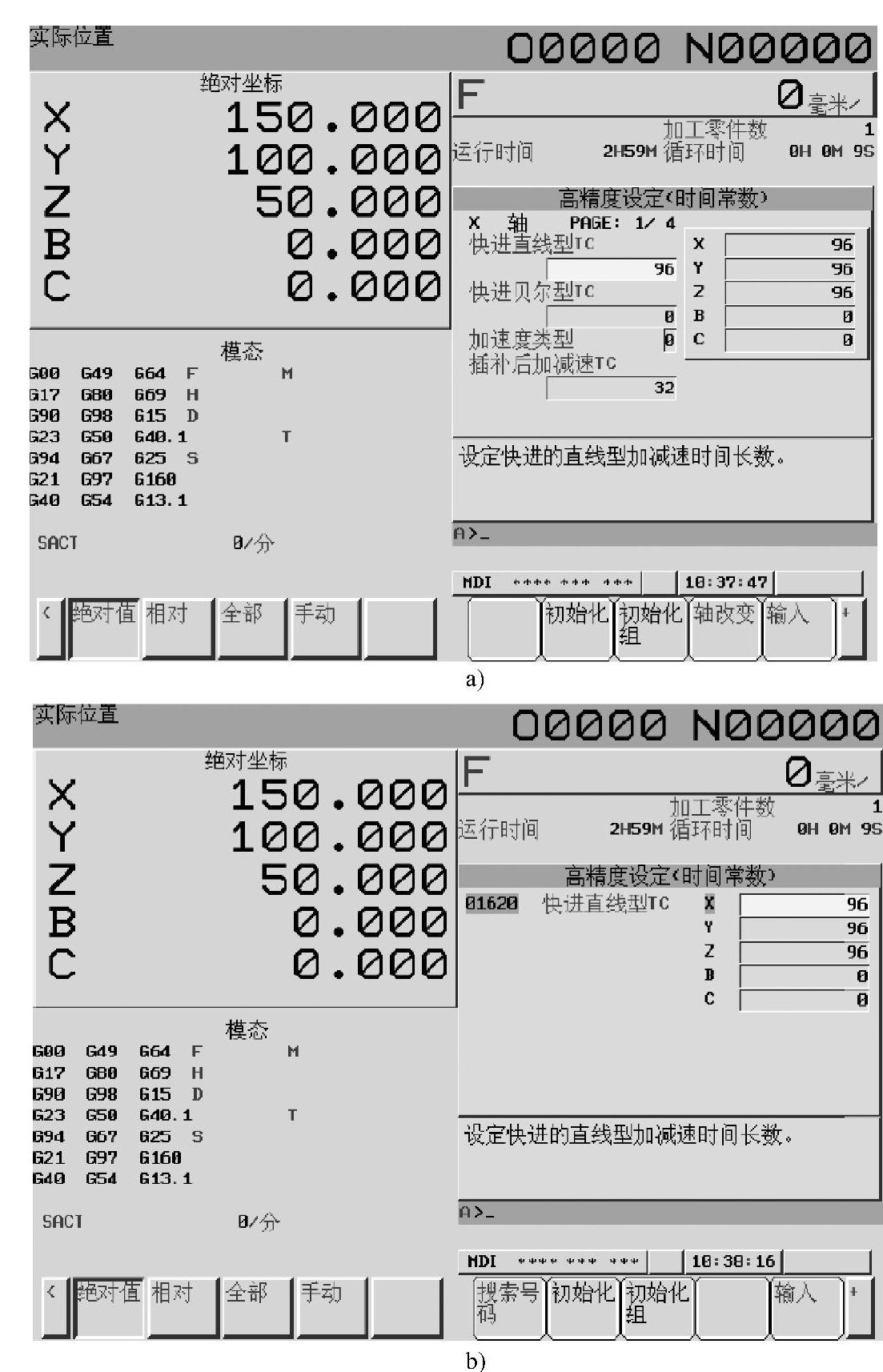

图9.2-7 高精度设定参数的显示
a）按轴显示 b）按参数显示
高精度设定参数的设定方法和伺服参数设定相同。选择软功能键〖初始化〗或〖初始化组〗，同样可将参数设定为FANUC出厂推荐值。
6.辅助功能设定
辅助功能参数的快捷设定，可进行主轴驱动形式（模拟主轴、串行主轴）、通道控制、M代码输出、RESET信号输出等功能参数的设定，参数的显示和设定操作步骤如下：
1）通过9.2.1节的快捷设定操作步骤1）、2），显示图9.2-1所示的CNC参数快捷设定栏目选择页面。
2）利用MDI面板上的光标移动键【↑】、【↓】，选择“辅助功能设定”栏，按软功能键〖选择〗，LCD显示图9.2-8所示的辅助功能设定参数显示页面。

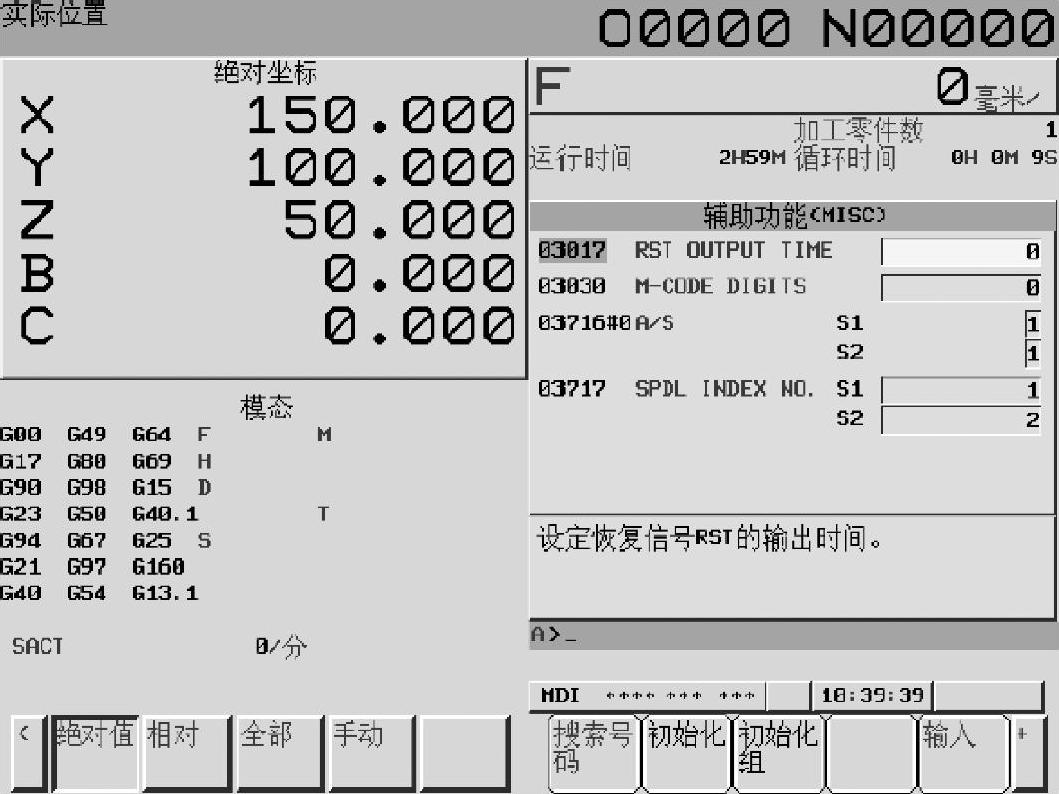

图9.2-8 辅助功能设定参数的显示
辅助功能设定参数的设定方法和伺服参数设定相同。选择软功能键〖初始化〗或〖初始化组〗，同样可将参数设定为FANUC出厂推荐值。
