使用挠性零件，可以在组件中模拟零件的不同状态。例如，在组件中装配的弹簧零件在不同的位置处可以具有不同的压缩状态。为了使零件具有挠性，可以定义尺寸、公差和参数数值等可变项目。可变项目是为组件中的每个零件实例单独指定的值。将具有挠性的零件放置在组件中时，所有或部分可变项目会收到定义零件挠性的值。

1．定义挠性零件的方法和步骤

定义挠性零件的方法和步骤简述如下。

1）创建要使其具有挠性的零件。

2）在功能区的“文件”选项卡中选择“准备”→“模型属性”命令，打开“模型属性”对话框，如图9-16所示，接着单击与挠性相对应的“更改”选项。

图9-16 “模型属性”对话框

3）系统弹出图9-17所示的“挠性：准备可变项”对话框。该对话框含有以下5个选项卡。

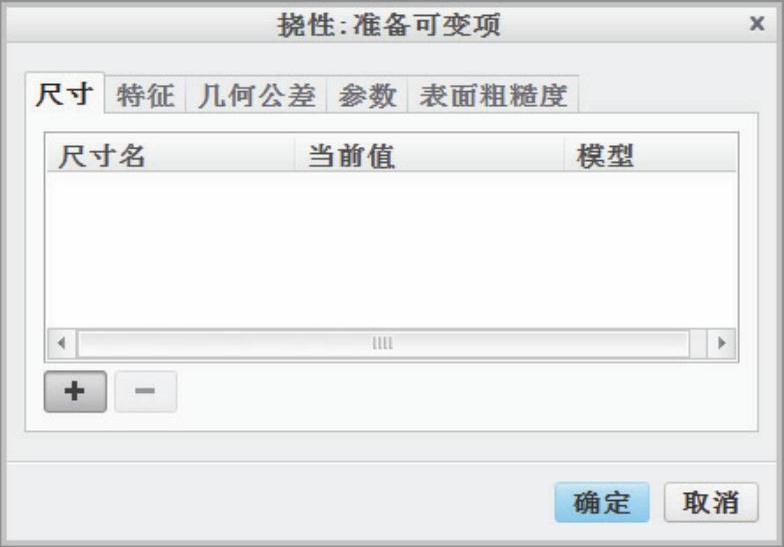

图9-17 “挠性：准备可变项”对话框

“尺寸”选项卡：通过选择一个或多个尺寸可定义零件的挠性。

“特征”选项卡：定义挠性模型设置特征，可以在零件中隐含或恢复特征以使其具有挠性。

“几何公差”选项卡：定义几何公差（偏离结构尺寸指定值的允许值），公差可以确保挠性元件不出现断点。

“参数”选项卡：打开“选择参数”对话框。选择现有挠性参数，并单击“插入选择的”按钮以插入到“挠性：准备可变项”对话框的参数列表中。

“表面粗糙度”选项卡：选择挠性零件的表面粗糙度；表面粗糙度和零件弯曲一起改变，需要定义挠性以保持不变。

4）选择所需的选项卡，并在出现提示时选择项目。单击按钮可以将其添加到项目列表中。

5）继续添加或移除可变项目以定义全部所需的项目。用户可以定义多种类型的多个可变项目。

6）在“挠性：准备可变项”对话框中单击“确定”按钮，从而使零件具有预定义的挠性属性。最后关闭“模型属性”对话框。

2．定义挠性的操作实例(https://www.chuimin.cn)

为普通弹簧定义挠性的典型操作实例如下。

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH9”文件夹中选择“bc_9_nx.prt”文件，单击“打开”按钮。该文件中的模型为一个恒定螺距的弹簧模型，如图9-18所示。

2）在功能区的“文件”选项卡中选择“准备”→“模型属性”命令，打开“模型属性”对话框。

3）在“模型属性”对话框中单击与挠性相对应的“更改”选项，打开“挠性：准备可变项”对话框。

4）默认切换到“尺寸”选项卡，按钮处于激活状态。在模型中单击螺旋扫描实体特征，此时菜单管理器中出现图9-19所示的菜单。

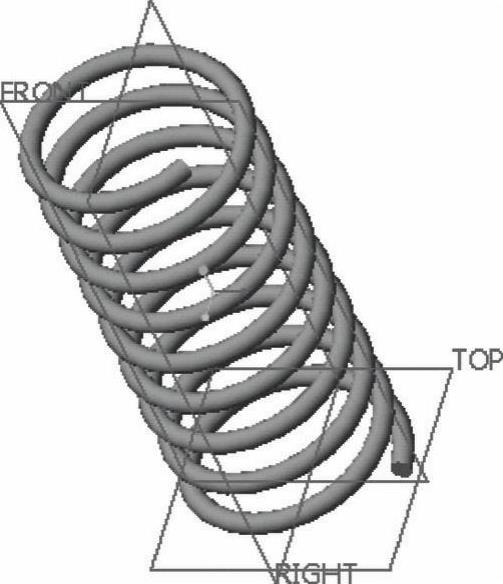

图9-18 文件中的弹簧模型

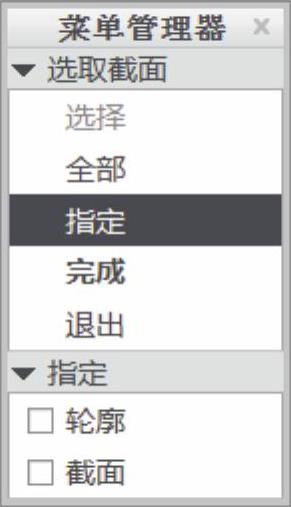

图9-19 出现的菜单

5）在菜单管理器的“选取截面”菜单中选择“全部”选项，此时选定的螺旋扫描特征显示所有尺寸，如图9-20所示。也可以在菜单管理器的“指定”菜单中选中“轮廓”复选框和“截面”复选框，然后选择“完成”选项。

6）在图形窗口中单击数值为“160”的尺寸，单击鼠标中键，此时所选尺寸出现在“挠性：准备可变项”对话框的“尺寸”选项卡中的列表框内，如图9-21所示。

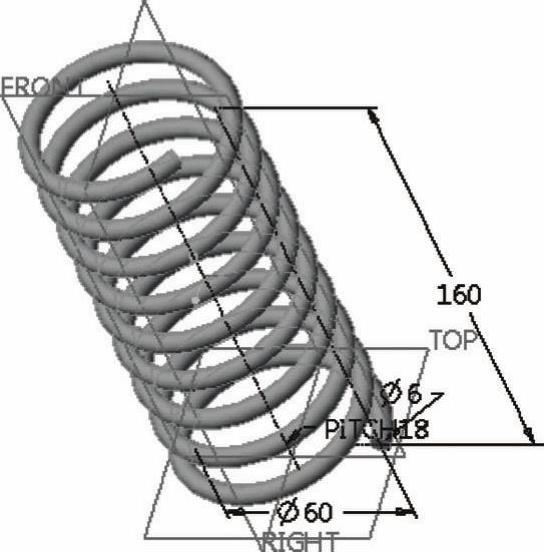

图9-20 显示全部尺寸

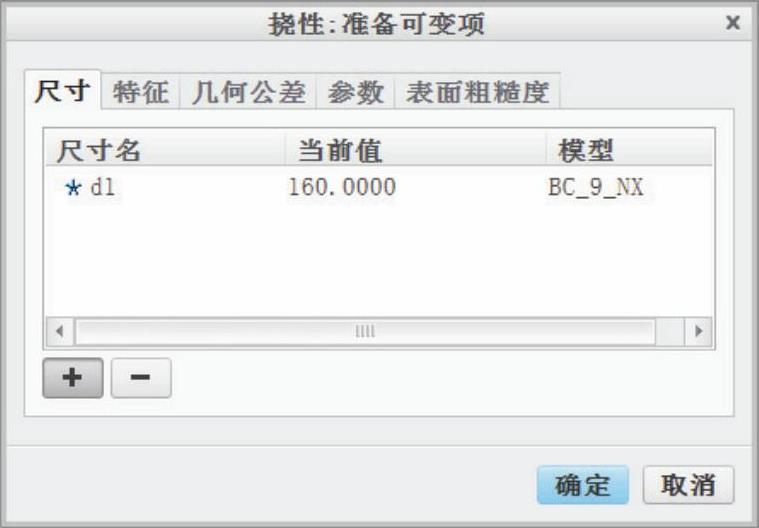

图9-21 设置可变尺寸

7）在“挠性：准备可变项”对话框中单击“确定”按钮。

8）在“模型属性”对话框中单击“关闭”按钮。
