谐波脉冲转向仿真设置。
•单击Simulate > Full-Vehicle Analysis > Open-loop Steering Events > Ramp Steer命令,弹出脉冲仿真对话框,如图12-3所示;

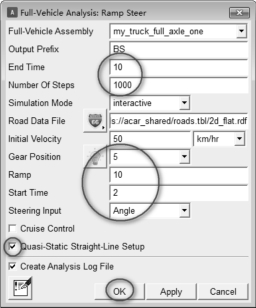

图12-3 谐波脉冲仿真设置
•Output Prefix:BS;
•End Time:10;
•Output Step Size(仿真步数):1 000;
•Mode of Simulation:interactive;
•Road Date File:mdids://FASE/roads.tbl/2d_flat.rdf;
•Initial Velocity:50;
•Gear Position:5;
•Ramp:10;
•Start Time:2;
•Quasi-Static Straight-Line Setup:勾选,整车模型包含发动机,能运行准静态平衡;
•单击OK,完成谐波脉冲仿真设置并提交运算。
仿真完成后,谐波脉冲仿真下整车运动轨迹如图12-4所示;前轴板簧P1衬套受力如图12-5~图12-6所示;后轴板簧P1衬套受力如图12-7~图12-8所示;车垂向加速度与侧向加速度如图12-9~图12-10所示。经过结果可以看出,前后轴衬套受力变化趋势一样,后轴受力大,同时伴有高频微小振荡现象。车身侧向加速度大,也伴有振荡现象。(https://www.chuimin.cn)

图12-4 谐波脉冲转向整车运动轨迹

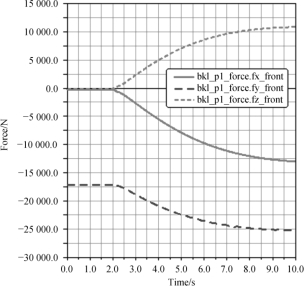

图12-5 前轴板簧P1衬套受力

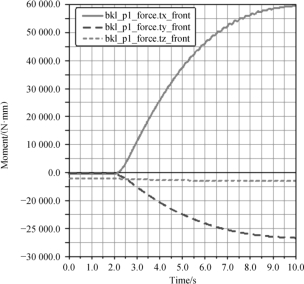

图12-6 前轴板簧P1衬套扭转受力

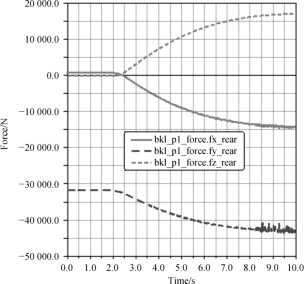

图12-7 后轴板簧P1衬套受力

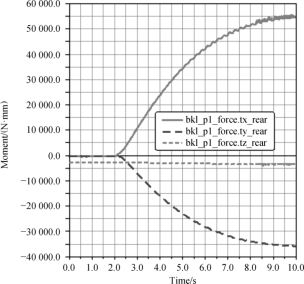

图12-8 后轴板簧P1衬套扭转受力

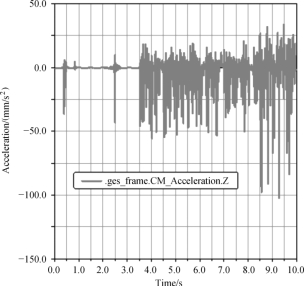

图12-9 车身垂向加速度

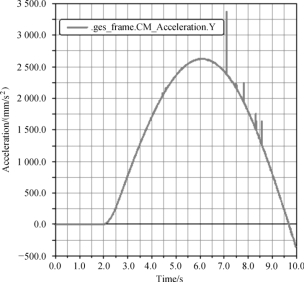

图12-10 车身侧向加速度
