如何检验平面度误差？
【摘要】：平面度误差的检验一般有下面几种方法。然后将工件放在精密平板上，前后、左右平稳地移动几下，再取下工件仔细地观察摩擦痕迹分布情况，就可以确定工件平面度误差的大小。用透光法检验平面度误差 工件的平面度也可用样板平尺测量。若各处都不透光，表明工件平面度误差很小；若有个别段透光，则可凭操作者的经验，估计出平面度误差的大小。这种方法测量精度较高，而且可以得到平面度误差值，但测量时需要一定的技能。
平面度误差的检验一般有下面几种方法。
(1)涂色法检验平面度误差 在工件的平面上涂一层极薄的显示剂(红丹粉或蓝油)。然后将工件放在精密平板上，前后、左右平稳地移动几下，再取下工件仔细地观察摩擦痕迹分布情况，就可以确定工件平面度误差的大小。
(2)用透光法检验平面度误差 工件的平面度也可用样板平尺测量。样板平尺有刀刃式、宽面式和楔式等几种，其中以刀刃式最为准确，应用最广，这种尺也叫直刃尺，如图13-21所示。
测量时，将样板平尺刃口放在被检验平面上，对着光源观察刃口与工件平面之间缝隙透光是否均匀。若各处都不透光，表明工件平面度误差很小；若有个别段透光，则可凭操作者的经验，估计出平面度误差的大小。
(3)用千分表检验平面度误差 如图13-22所示，在精密平板上用三个千斤顶支承住工件，并且用千分表把工件表面A、B、C、D四点调至高度相等，误差不大于0.005mm。然后再用千分表测量整个平面，其读数的变动量就是平面度误差值。测量时，平板和千分表底座要清洁，移动千分表要平稳。这种方法测量精度较高，而且可以得到平面度误差值，但测量时需要一定的技能。

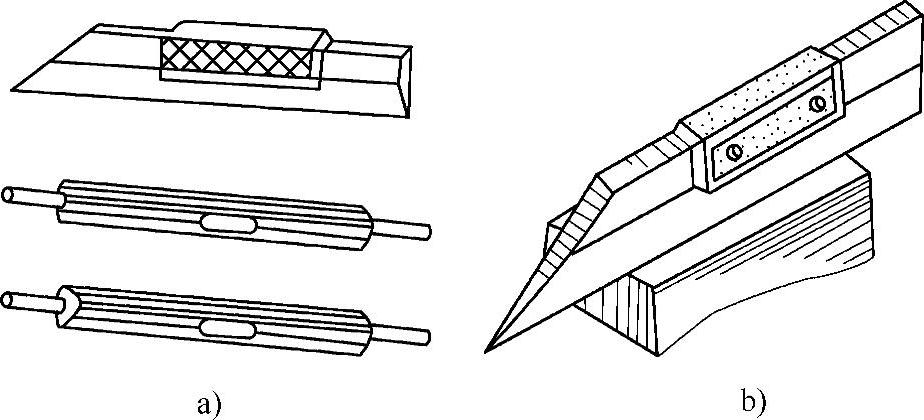

图13-21 样板平尺
a)样板平尺形式 b)直刃尺的使用
图13-22 用千分表检验平面度误差
