磨床常见类型及应用场景
【摘要】：平面磨床分为以下几种类型。磨削时，圆形电磁吸盘将工件吸在一起作单向匀速旋转，砂轮除高速旋转外，还在圆台外缘和中心之间作往复运动，以完成磨削进给。图13-1e所示为直线贯穿式双端面磨床，适用于磨削轴承环、垫圈和活塞环等工件的平面，生产效率极高。
平面磨床分为以下几种类型。
1.卧轴矩台平面磨床
砂轮的主轴轴线与工作台台面平行，如图13-1a所示。工件安装在矩形电磁吸盘上，并随工作台作纵向往复直线运动。砂轮在高速旋转的同时作间歇的横向运动，在工件表面磨去一层后，砂轮反向移动，同时作一次垂直方向进给，直至将工件磨到所需的尺寸。

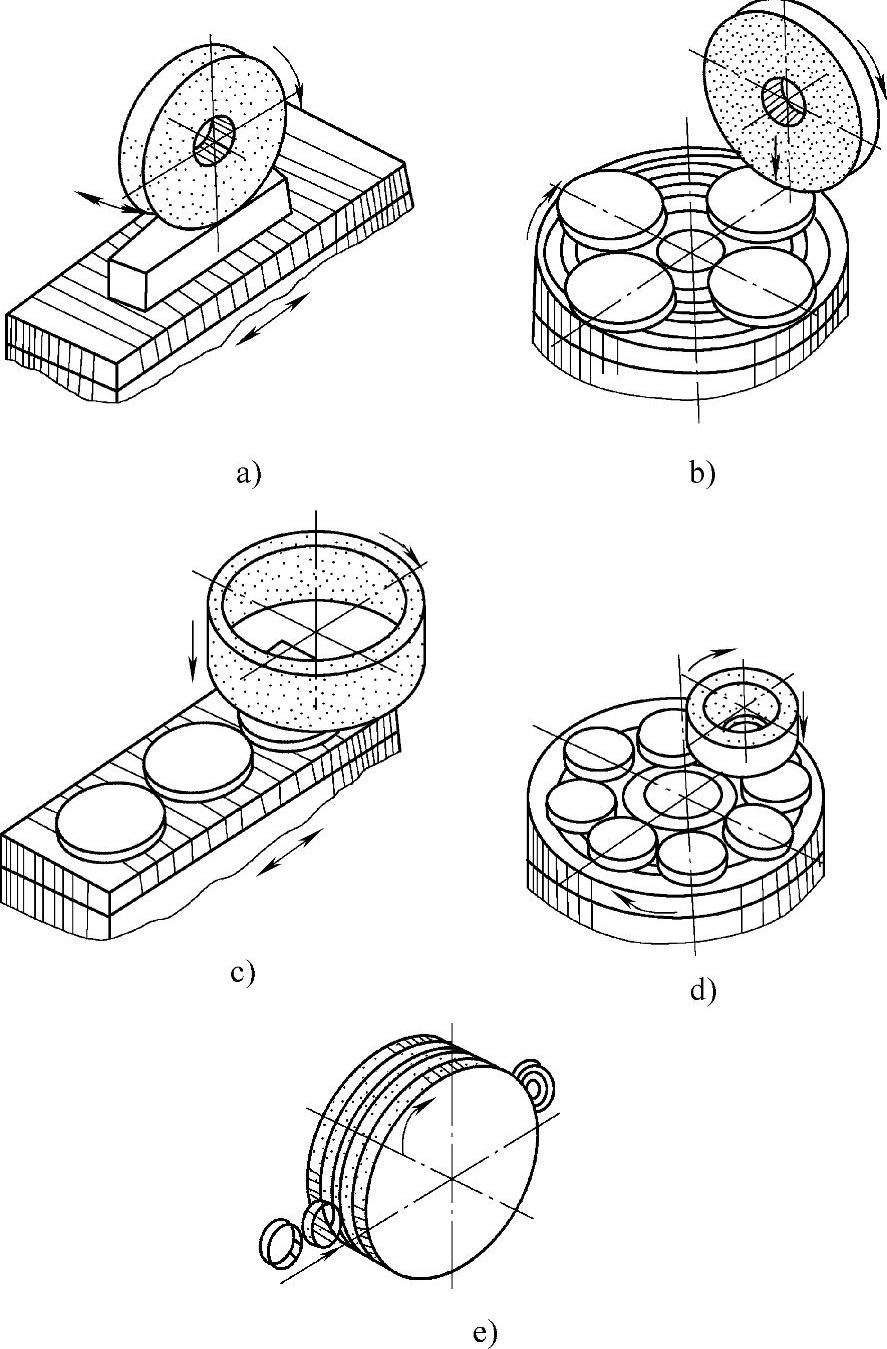

图13-1 各种平面磨床的磨削
a)卧轴矩台平面磨床磨削 b)卧轴圆台平面磨床磨削
c)立轴矩台平面磨床磨削 d)立轴圆台平面磨床磨削
e)双端面磨床磨削
2.卧轴圆台平面磨床(https://www.chuimin.cn)
砂轮的主轴是卧式的，工作台是圆形电磁吸盘，用砂轮的圆周面磨削平面，如图13-1b所示。磨削时，圆形电磁吸盘将工件吸在一起作单向匀速旋转，砂轮除高速旋转外，还在圆台外缘和中心之间作往复运动，以完成磨削进给。每往复一次或换向后，砂轮将沿工件垂直方向进给，直接磨到所需的尺寸。由于工作台是连续旋转的，所以磨削效率较高，但不能磨削台阶面等复杂的平面。
3.立轴矩台平面磨床
砂轮的主轴与工作台垂直，工作台是矩形电磁吸盘，用砂轮的端面磨削平面，如图13-1c所示。这类磨床只能磨削简单的平面零件。由于砂轮的直径大于工作台的宽度，所以砂轮不需要作横向进给，故磨削效率较高。
4.立轴圆台平面磨床
砂轮的主轴与工作台垂直，工作台是圆形电磁吸盘，用砂轮的端面磨削平面，如图13-1d所示。磨削时，圆工作台作匀速旋转，砂轮除高速旋转外，还定时作垂直方向进给。
5.双端面磨床
该磨床能同时磨削工件两个平行面，磨削时工件可连续进料，常用于自动生产线等场合。图13-1e所示为直线贯穿式双端面磨床，适用于磨削轴承环、垫圈和活塞环等工件的平面，生产效率极高。
