外圆砂轮安装步骤及注意事项
【摘要】：有裂纹的砂轮应禁止使用。平形砂轮一般用图11-2所示的法兰安装，它由法兰盘2、端盖1、螺钉4和衬垫3组成。如果配合间隙过大，则可在法兰处加一层纸片，以减小砂轮安装的偏心。安装时，要使法兰锥孔与主轴锥面接触良好，并注意主螺纹的旋向。由于锥面具有一定的自锁性，拆卸时可使用专用拆卸工具将法兰拉出。
砂轮安装是一项很重要的工作，一般陶瓷砂轮呈脆性，如果安装不当或砂轮失去平衡，则会影响加工质量和机床精度，严重的可使砂轮破裂而造成事故。
安装前，首先要仔细检查砂轮是否有裂纹，方法是用木锤轻敲听其声音，没有裂纹的砂轮声音清脆，有裂纹的砂轮则声音嘶哑。有裂纹的砂轮应禁止使用。
平形砂轮一般用图11-2所示的法兰安装，它由法兰盘2、端盖1、螺钉4和衬垫3组成。
图11-2 平形砂轮的安装
1—端盖 2—法兰盘 3—衬垫 4—螺钉
砂轮的孔径与法兰的轴颈部分应有0.1～0.5mm的间隙，不可用力压入。如果配合间隙过大，则可在法兰处加一层纸片(图11-3a)，以减小砂轮安装的偏心。(https://www.chuimin.cn)
法兰盘的支承面要平整且外径尺寸相等，安装时在法兰盘端面与砂轮之间应垫1～2mm厚的塑性衬垫(如厚纸板)；紧固螺钉时要用力均匀，以使砂轮受力也均匀，如图11-3b所示。
砂轮安装后，应作初步静平衡，再将砂轮装于磨床主轴端部。安装时，要使法兰锥孔与主轴锥面接触良好，并注意主螺纹的旋向(一般砂轮主轴端螺纹为左旋)。由于锥面具有一定的自锁性，拆卸时可使用专用拆卸工具(图11-3c)将法兰拉出。

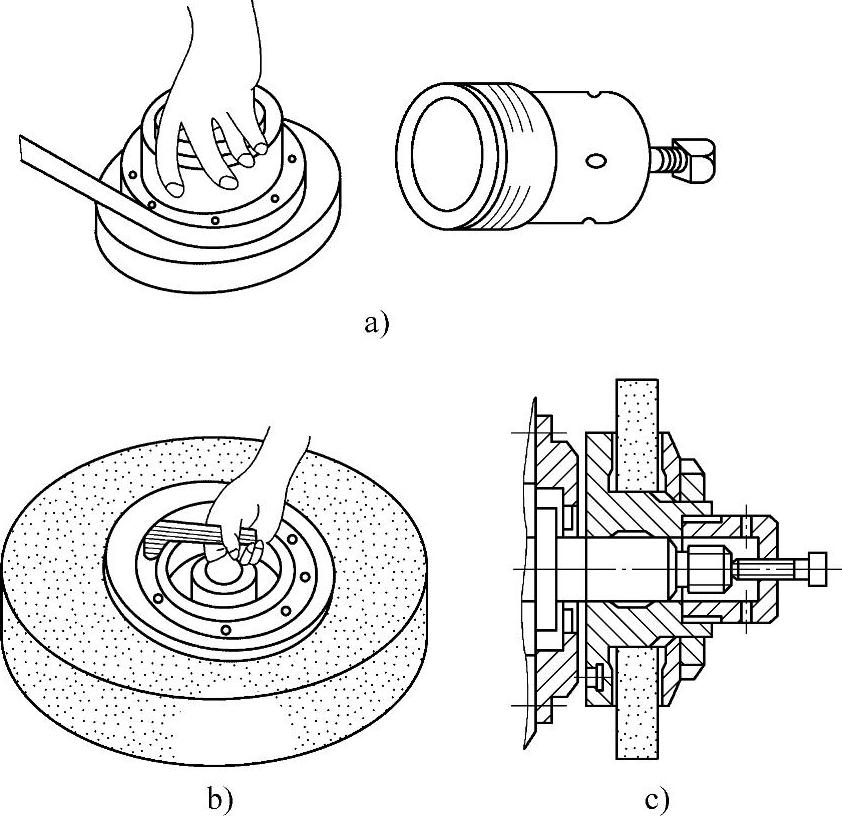

图11-3 砂轮安装与拆卸
a)减小配合间隙 b)紧固螺钉 c)拆卸
