低压开关主要用于隔离、转换及接通和分断电路，多用于机床电路的电源开关和局部照明电路的控制开关，有时也可用来直接控制小容量的电动机起动、停止和正、反转。
它主要类型有刀开关、组合开关和低压断路器。
1.开启式负荷开关
开启式负荷开关适用于照明、电热负载及小容量电动机控制线路中，供手动不频繁地接通和分断电路，并起短路保护。

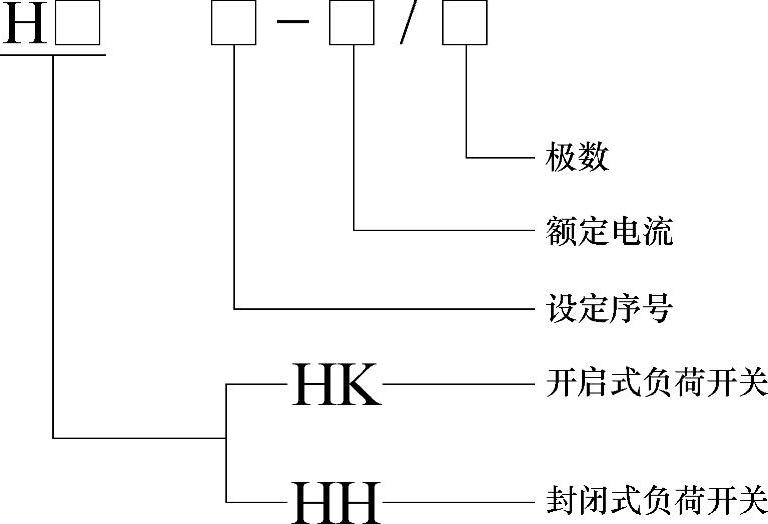

(1)型号及含义 型号及含义如图10-1所示。
(2)结构 HK系列负荷开关是由刀开关和熔断器组合而成的。它的瓷底座上装有进线座、静触片、熔体、出线座和带瓷质手柄的动触片，并有上、下胶盖用来灭弧。HK系列开启式负荷开关的外形和结构如图10-2所示。
图10-1 型号及含义
图10-2 HK系列开启式负荷开关
a)外形 b)结构
(3)选用
1)对于控制照明和电热负载，选用开关的额定电流应不小于所有负载的额定电流之和，额定电压为220V或250V的两极开关。

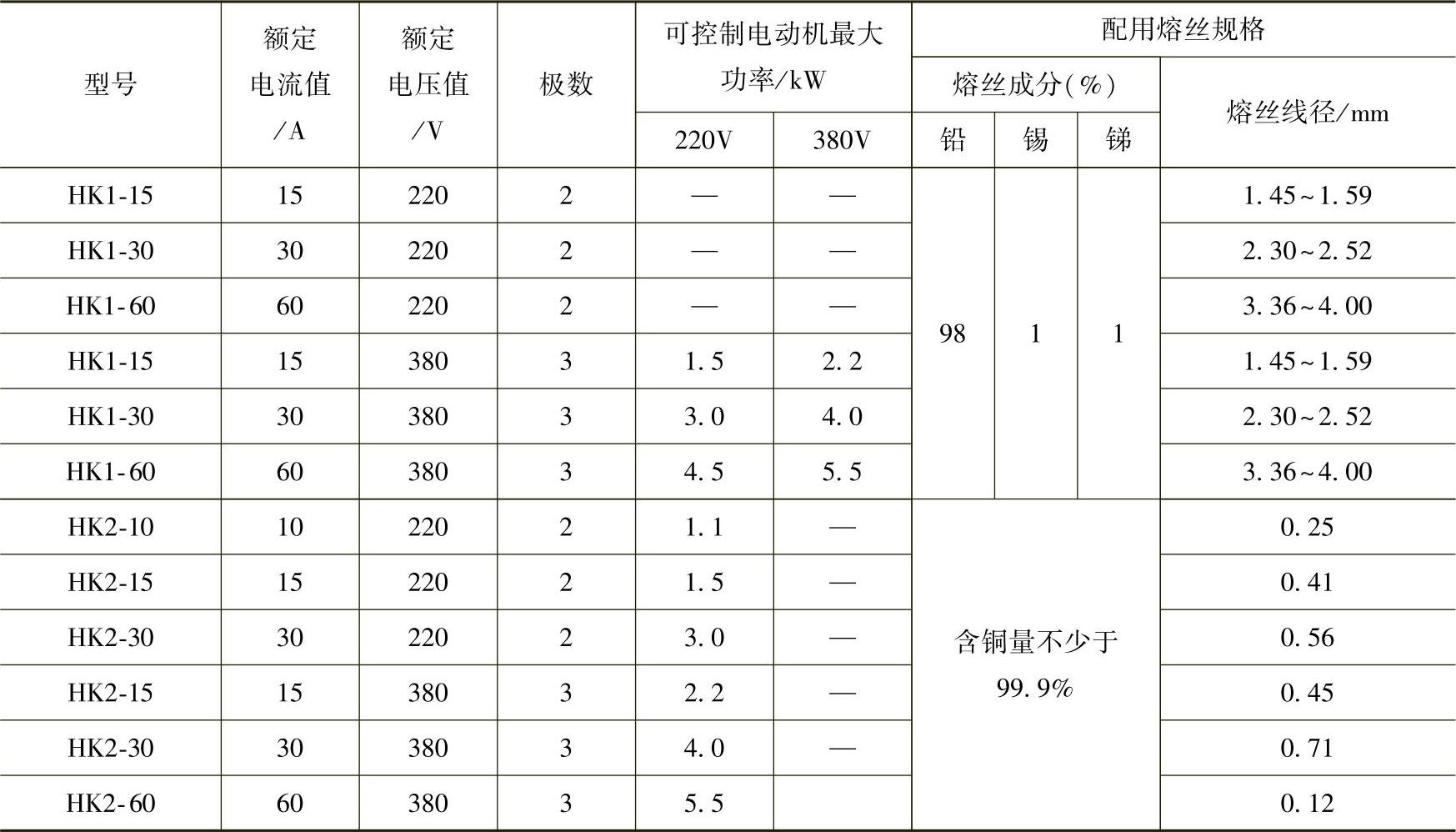

2)对于控制电力负载，当电动机的功率不超过3kW时可选用开启式负荷开关，且应选择开关的额定电流不小于电动机额定电流的3倍、额定电压为380V或500V的三级开关。常用HK系列开启式负荷开关的技术参数见表10-1。
表10-1 常用HK系列开启式负荷开关的技术参数
(4)安装与说明
1)开启式负荷开关必须垂直安装，且合闸状态时手柄应朝上，不允许倒装或平装。
2)接线时，电源进线应接在开关上面的进线座上，用电设备应接在开关下面熔体的出线座上，在开关断开后，使动触片和熔体上不带电。
3)更换熔体时，必须在触刀断开的情况下按原规格更换。
4)在分、合闸操作时，应动作迅速，使电弧尽快熄灭。
2.封闭式负荷开关
封闭式负荷开关的灭弧性能、操作性能、通断能力和安全防护性能都优于开启式负荷开关。它适用于不频繁的接通和分断负荷电路，并能作为线路末端的短路保护，也可用来控制15kW以下交流电动机的不频繁直接起动及停止。
(1)型号及含义 可参见开启式负荷开关的型号和含义部分。

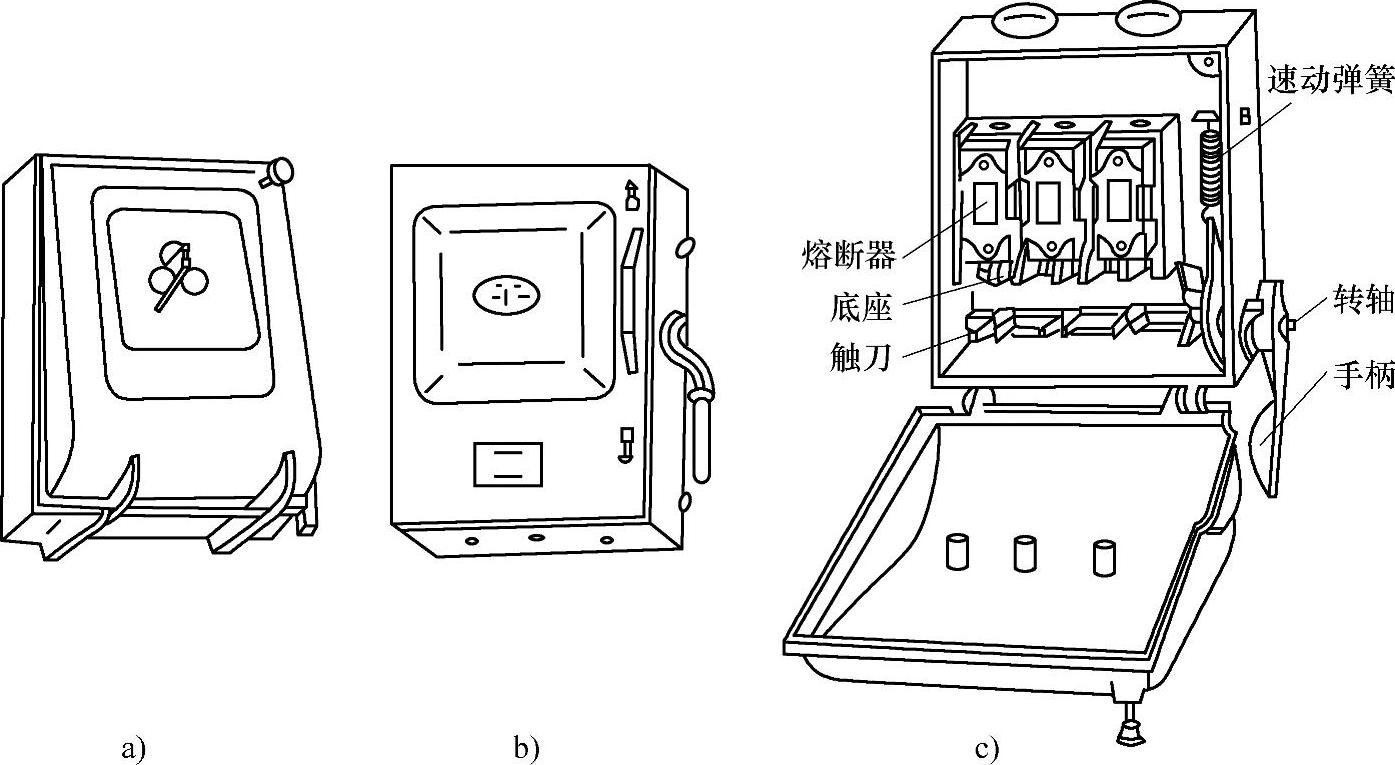

(2)结构 它主要由刀开关、熔断器、操动机构和外壳构成。它具有以下特点:一是采用了储能分合闸方式，因而提高了开关的通断能力，延长了使用寿命；二是设置了连锁装置，得以确保操作安全。HH系列封闭式负荷开关的外形和结构如图10-3所示。
(3)选用
1)封闭式负荷开关的额定电压应不小于线路的工作电压。
2)封闭式负荷开关用于照明、电热负载时，开关的额定电流应不小于所有负载电流之和；用于控制电动机时，开关的额定电流应不小于电动机额定电流的3倍。
(4)安装与使用
1)开关必须垂直安装，距离地面的高度应不低于1.3m，并以操作方便和安全为原则。
2)接线时，应将电源线接在刀开关静夹座一边的接线端子上，负载引线应接在熔断器一边的接线端子上。
图10-3 HH系列封闭式负荷开关
a)60A及以下的外形 b)60A及以上的外形 c)结构
(5)常见故障 负荷开关的常见故障及修理方法见表10-2。
表10-2 负荷开关的常见故障及修理方法
3.组合开关
组合开关适用于工频交流电压380V以下及直流220V以下的电气线路中，供手动不频繁地接通和断开电路、换接电源和负载以及控制5kW以下三相异步电动机的直接起动、停止和换向。

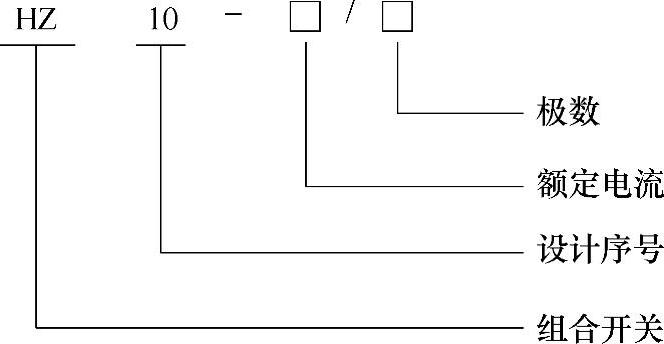

(1)型号及含义 组合开关型号及含义如图10-4所示。
图10-4 组合开关型号及含义

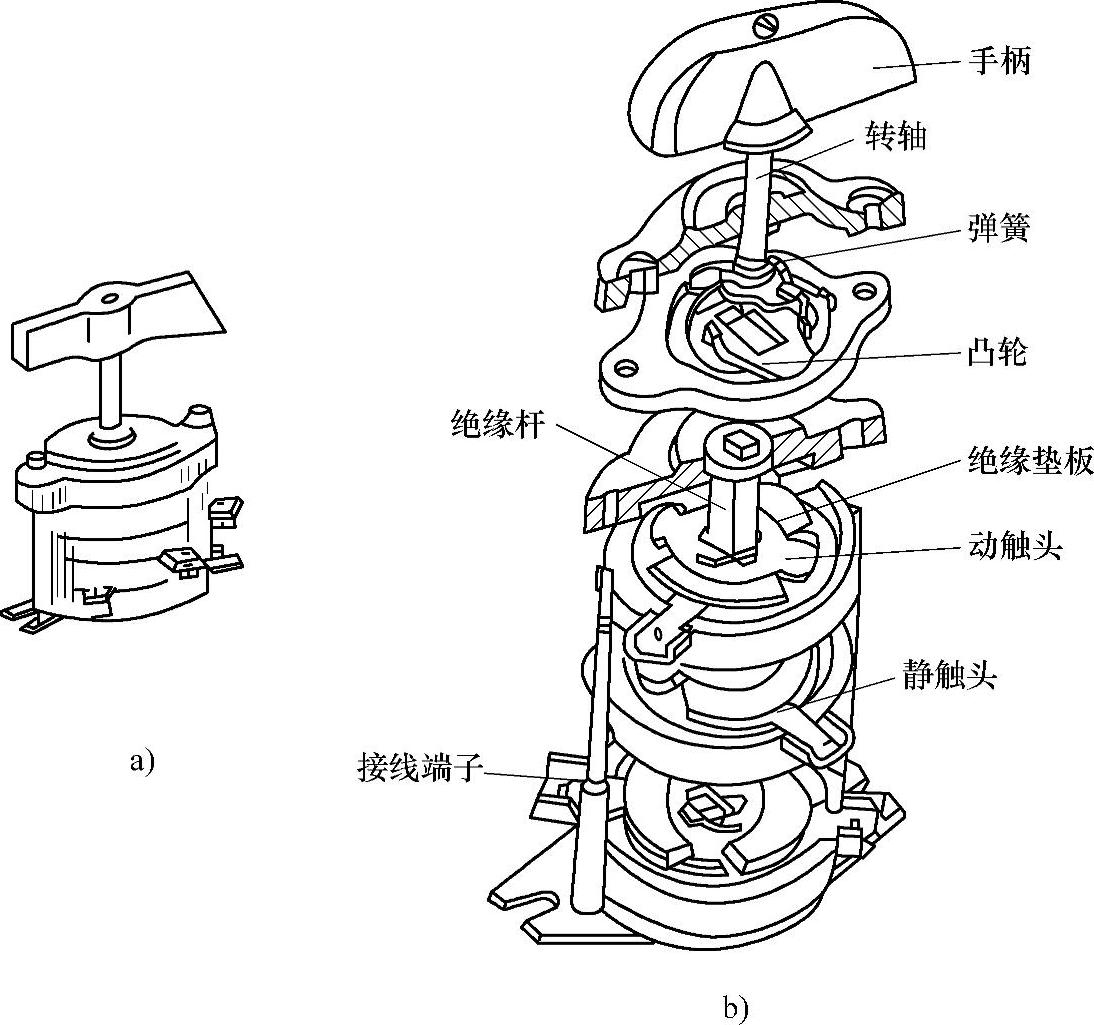

(2)结构 组合开关是由分别装在数层绝缘体内的动、静触头组合而成。开关的顶盖部分是由滑板、凸轮、扭簧和手柄等构成的操动机构。由于采用了扭簧储能，可使触头快速闭合或分断，从而提高了开关的通断能力。HZ10-10/3型组合开关的外形和结构如图10-5所示。(https://www.chuimin.cn)
图10-5 HZ10-10/3型组合开关
a)外形 b)结构

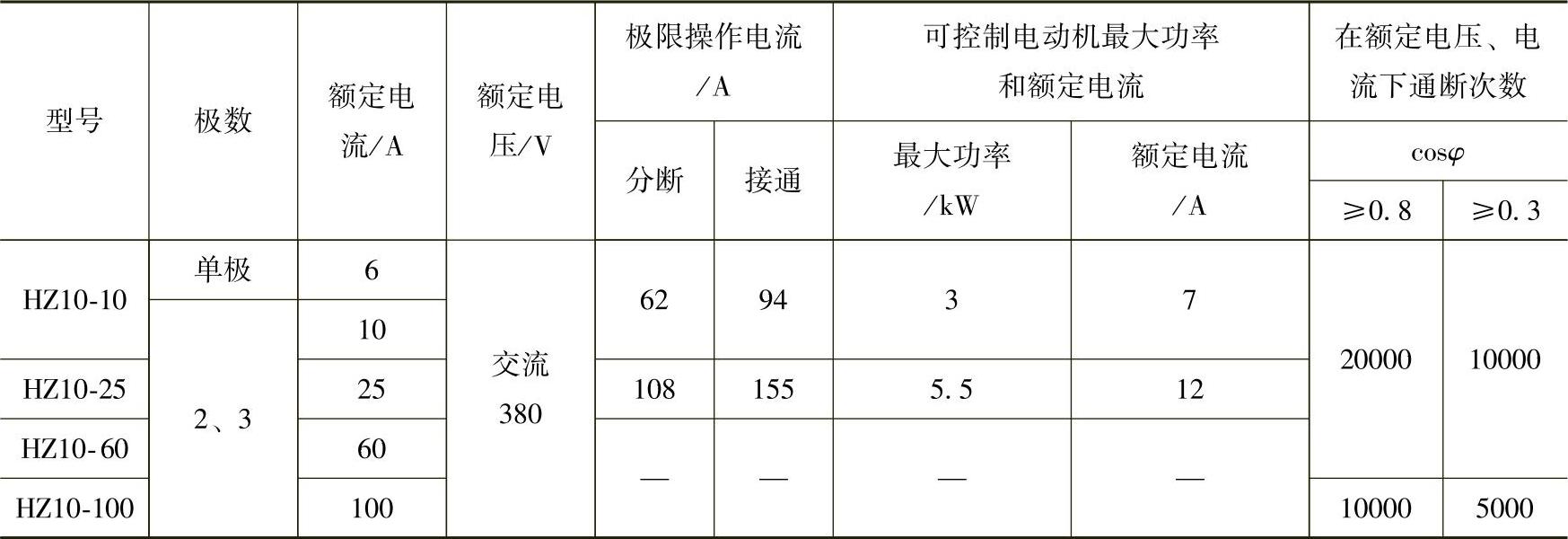

(3)选用 应根据极数、电源种类、电压等级及负载的容量选用。用于直接控制异步电动机的开关，其额定电流一般取电动机额定电流的1.5～2.5倍。HZ10系列组合开关的技术数据见表10-3。
表10-3 HZ10系列组合开关的技术数据
(4)安装与使用
1)组合开关应安装在控制箱内，操作手柄最好位于控制箱的前面或侧面，其水平旋转位置为断开状态。
2)若需在箱内操作，开关应安装在箱内右上方，且它的上方应不再安装其他电器，否则要采取隔离或绝缘措施。
3)组合开关的通断能力较低，当用于控制电动机作可逆运转时，必须在电动机完全停止后，才能反向接通。
4)当操作频率过高或负载的功率因数较低时，转换开关要降低容量使用，否则会影响开关寿命。

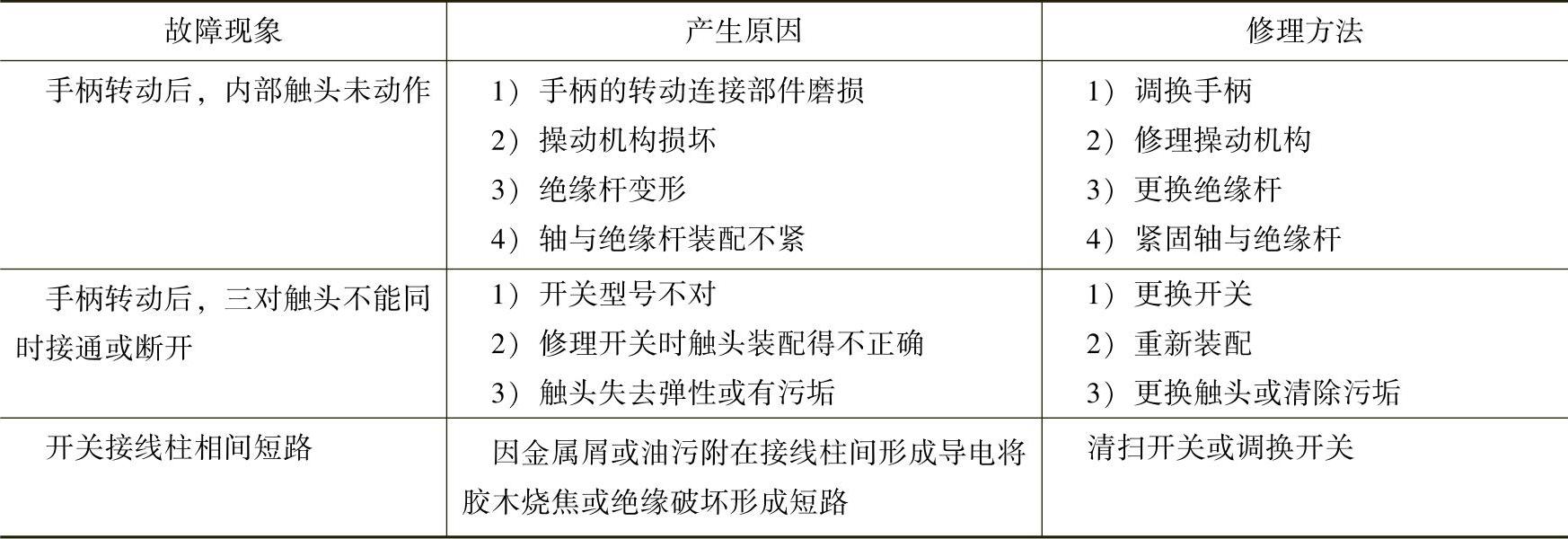

(5)常见故障 组合开关的常见故障及修理方法见表10-4。
表10-4 组合开关的常见故障及修理方法
4.低压断路器
低压断路器简称断路器，通常用作电源开关，有时也可用于电动机不频繁起动、停止的控制和保护等功用。当电路中发生短路、过载和失电压等故障时，能自动切断故障电路，保护线路和电气设备。
(1)型号及含义 低压断路器具体的型号及含义如图10-6所示。
图10-6 低压断路器型号及含义

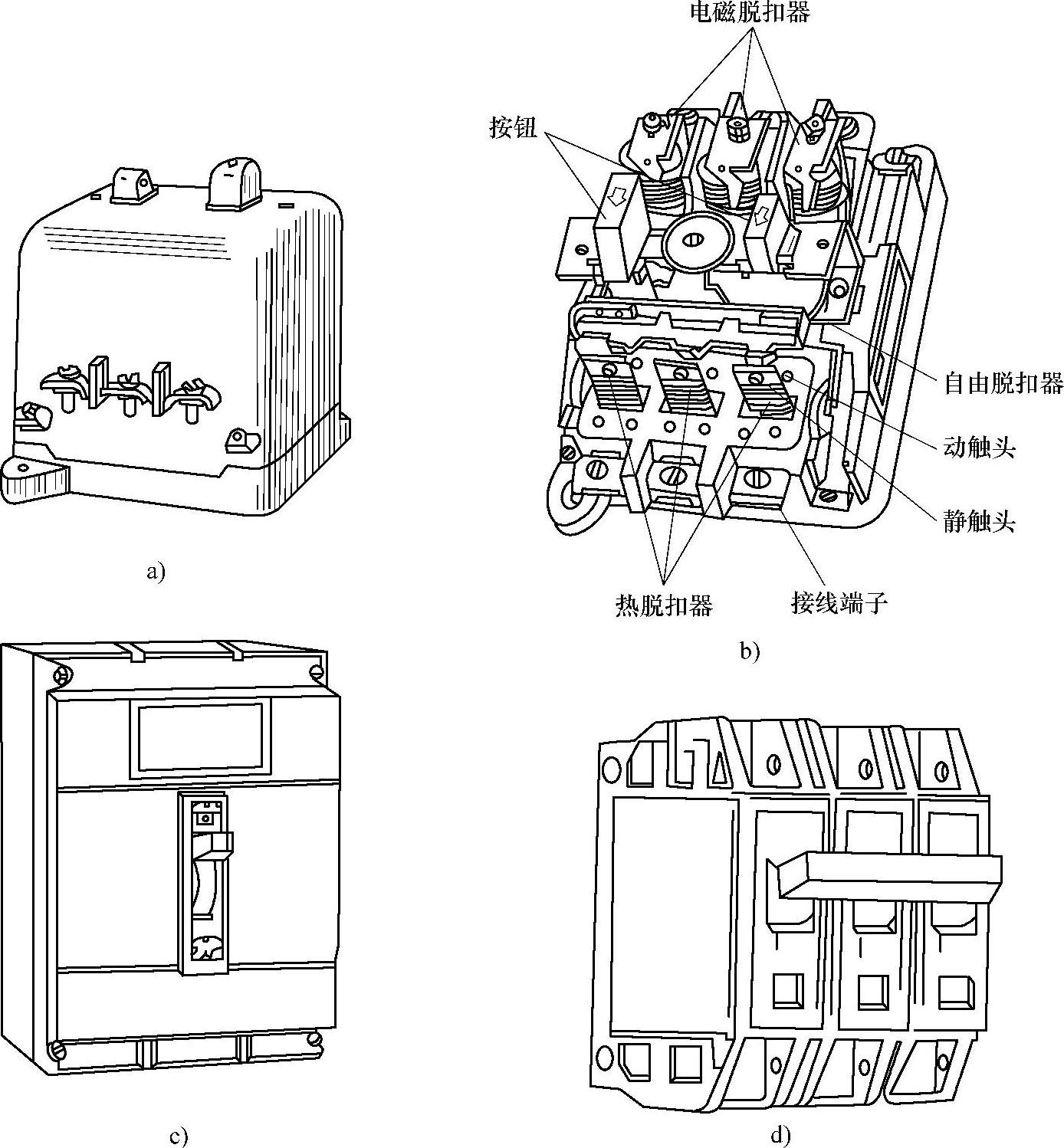

(2)结构 低压断路器由触头系统、灭火装置、操动机构和保护装置等组成。按结构型式可分为塑壳式、框架式、限流式、直流快速式、灭磁式和漏电保护式6类。常用DZ型低压断路器的外形和结构如图10-7所示。
(3)选用
1)低压断路器的额定电压和额定电流应不小于线路的正常工作电压和电路的实际工作电流。
图10-7 常用DZ型低压断路器
a)DZ5型外形 b)DZ5型结构 c)DZ15型外形 d)DZ12型外形
2)热脱扣器的额定电流应与所控制的负载的额定电流一致。
3)断路器的极限通断能力应不小于电路最大短路电流。
4)欠电压脱扣器的额定电压应等于线路的额定电压。
5)电磁脱扣器的瞬时脱扣整定电流应大于负载的正常工作时可能出现的峰值电流。用于控制电动机的断路器，其瞬时脱扣整定电流可按下式选取
Iz≥KIst
式中 K——安全系数，可取1.5～1.7；
Ist——电动机的起动电流。
(4)安装与使用
1)低压熔断器一般要垂直于配电板安装，电源引线应接到上端，负载引线接到下端。
2)当断路器与熔断器配合使用时，熔断器应装于断路器之前，以保证使用安全。
3)电磁脱扣器的整定值不允许随意改动，使用一段时间后应检查其动作的准确性。
4)断路器在分断短路电流后，应在切除前级电源的情况下及时检查触头。如有电灼烧痕，应及时修理或更换。
5)当低压断路器用作电源总开关或电动机的控制开关时，在电源进线侧必须加装刀开关或熔断器，以形成明显的断开点。
(5)常见故障 低压断路器的常见故障及修理方法见表10-5。
表10-5 低压断路器的常见故障及修理方法
