1.外径的测量

1)用千分尺测量外径。千分尺是常用的测量工具，它的分度值为0.01mm、0.001mm和0.002mm等。常用的规格有0～25mm、25～50mm、50～75mm、75～100mm。

2)用游标卡尺测量外径。游标卡尺分度值有0.1mm、0.05mm和0.02mm等。

3)用卡规测量外径。在大批量生产中，为了测量的方便快捷，一般使用卡规测量外径。

2.百分表及径向圆跳动误差的测量

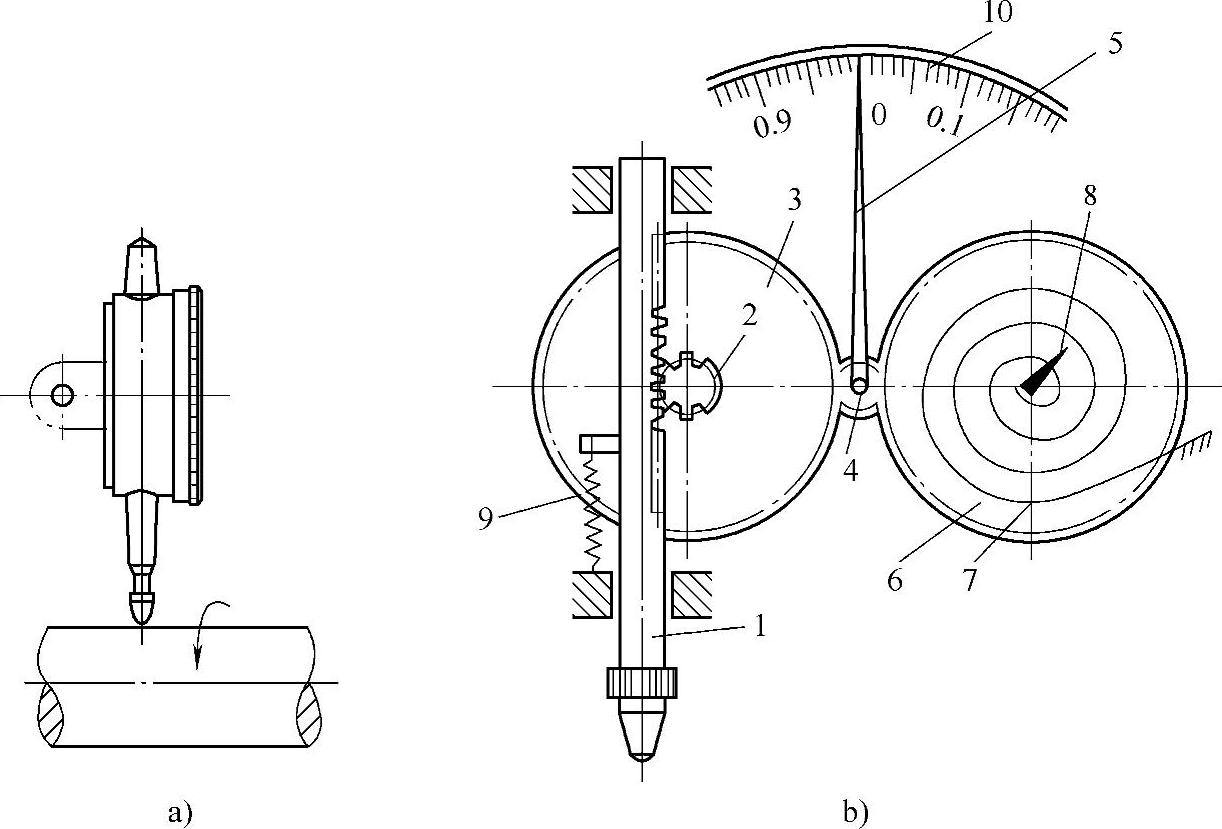

图11-15a所示为用百分表测量外圆的径向圆跳动误差。测量时，百分表测杆与被测表面要素应垂直。

图11-15 钟面式百分表的结构原理及使用

a)测量位置 b)结构原理

1—测杆 2、3、4、6—齿轮 5—指针 7—游丝 8—转数指针 9—弹簧 10—表盘

(1)百分表的结构原理百分表是一种指示式量表，它的分度值为0.01mm。百分表按读数方式可分为指数式和数显式两大类，指数式为机械指示表，数显式为电子数显式指示表。指数式百分表常用的有两种形式:针面式和杠杆式。

1)钟面式百分表。钟面式百分表的结构原理是将测杆1的直线移动，经齿轮2、3、4传动，转变为指针5的转动即读数。

(https://www.chuimin.cn)

图11-16 杠杆式百分表的结构

1—球面测杆 2—扇形齿轮 3—弹簧 4—圆度盘

5—表圈 6—指针 7—换向器

8、9—小齿轮 10—端面齿轮

如图11-15b所示，测杆1上的齿条齿距为0.625mm，齿轮2的齿数为16，齿轮3的齿数为100，齿轮4的齿数为10。当测杆移动lmm时，齿轮2转动1 mm/0.625mm＝1.6齿(1/10转)，同轴齿轮3也转动1/10转，这样齿轮4转动1转。百分表圆度盘有100格刻线，若指针转动一格，则测杆移动距离为1mm/100＝0.01mm。

2)杠杆式百分表。杠杆式百分表的结构如图11-16所示。球面测杆1与扇形齿轮2靠摩擦力连接，当球面测杆摆动时，扇形齿轮2带动小齿轮8转动。与小齿轮8同轴安装的端面齿轮10也随之转动，从而带动小齿轮9和指针6转动。这种百分表的球面测杆可以向上或向下摆动，因此使用方便。

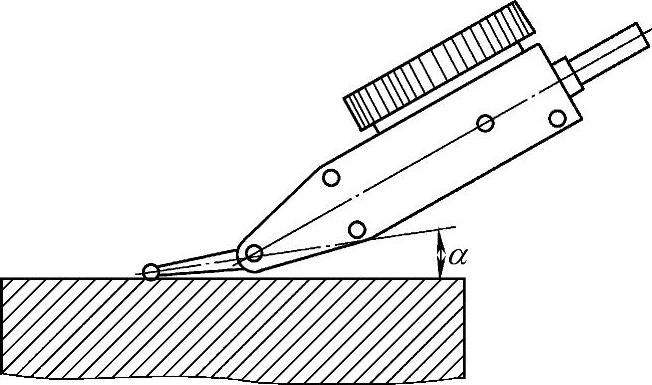

如图11-17所示，当球面测杆与被测表面倾斜角α较小时，才能保证测量精度。

图11-17 杠杆式百分表的使用

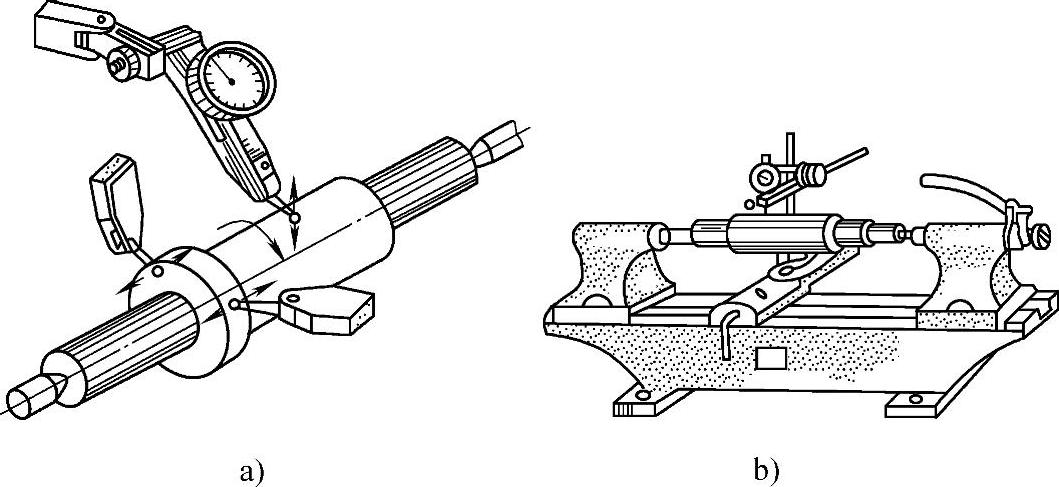

(2)径向圆跳动误差的测量图11-18a所示为杠杆式百分表在机床上测量径向圆跳动误差的方法。图11-18b所示为用指针式百分式测量径向圆跳动误差的方法。

图11-18 用百分表测量径向圆跳动误差
