M1432C型万能外圆磨床主要由床身、工作台、头架、尾座、砂轮架、横向进给手轮和内圆磨具等组成，如图6-1所示。

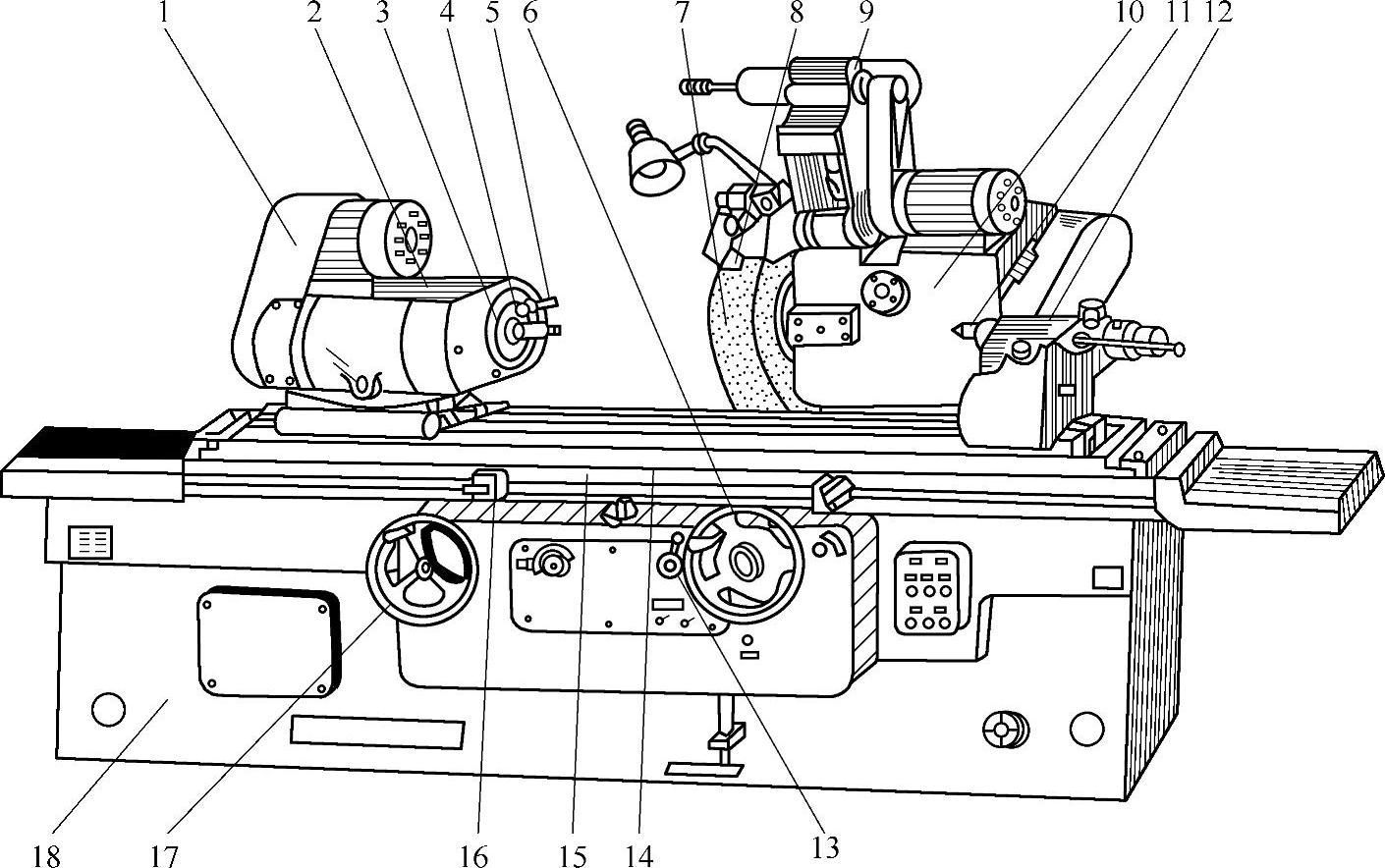

图6-1 M1432C型万能外圆磨床

1—传动变速机构 2—头架 3—拨盘 4、11—顶尖 5—拨杆 6—横向进给手轮

7—砂轮 8—切削液喷嘴 9—内圆磨具 10—砂轮架 12—尾座 13—快速手柄

14—上工作台 15—下工作台 16—挡铁 17—工作台手轮 18—床身

1)头架。头架2内有主轴和变速机构。在主轴的前端可安装顶尖4，用于支承工件。调节传动变速机构1可以使拨盘3获得几种不同的转速。拨盘通过拨杆5带动工件做圆周运动。(https://www.chuimin.cn)

2)尾座。尾座顶尖11用以支承工件的另一端。尾座12的后端装有弹簧，可调节尾座顶尖11对工件的顶紧力。

3)工作台。工作台分上、下两层。上工作台14可相对下工作台15回转一定角度，以便磨削圆锥；下工作台在液压传动机构作用下可沿床身作纵向运动。上工作台的行程位置由挡铁16控制。

4)砂轮架和横向进给手轮。砂轮架10安装在床身的横向导轨上。操作横向进给手轮6，可以实现砂轮架10的横向进给运动，以控制工件的磨削尺寸。砂轮架10还可以由快速手柄13控制，实现行程为50mm的快速进退运动。砂轮7安装在砂轮架10的主轴端部，由电动机带动作高速旋转运动。砂轮上方的切削液喷嘴8，用来浇注切削液。

5)内圆磨具。内圆磨具9用于磨削工件的内孔，在它的主轴端部可安装内圆砂轮。内圆磨具装在可回转的支架上，使用时可向下翻转至工作位置。

6)床身。床身18是一个箱形铸件，其纵向导轨上安装有工作台，横向导轨上装有砂轮架，床身上还装有纵、横向进给机构等部件。
