【摘要】：图6-22所示为X8120W型万能铣床控制电路。图6-22 X8120W型万能铣床控制电路该电路主要由电源总开关QS、旋转开关SA3、交流接触器KM1～KM4、停止按钮SB1、正转起动按钮SB2、反转起动按钮SB3、双速开关SA1、三相交流电动机M1/M2等构成。

X8120W型万能铣床用于对加工工件进行铣削加工，该控制电路共配置了两台电动机，分别为冷却泵电动机M₁和铣头电动机M₂，其中铣头电动机M₂采用调速和正反转控制，可根据加工工件对其运转方向及旋转速度进行设置，而冷却泵电动机则根据需要通过转换开关直接进行控制。

图6-22所示为X8120W型万能铣床控制电路。识图该类电工电路，首先要识别电路中主要部件的符号标识，根据符号标识了解电气部件的类型、功能和工作特点。

图6-22 X8120W型万能铣床控制电路

该电路主要由电源总开关QS、旋转开关SA3、交流接触器KM1～KM4、停止按钮SB1、正转起动按钮SB2、反转起动按钮SB3、双速开关SA1、三相交流电动机M1/M2等构成。

根据电路中各主要部件的功能、工作特点和部件之间的连接关系，完成对电路的识读分析过程。

1.铣头电动机M₂低速正转工作的识读分析

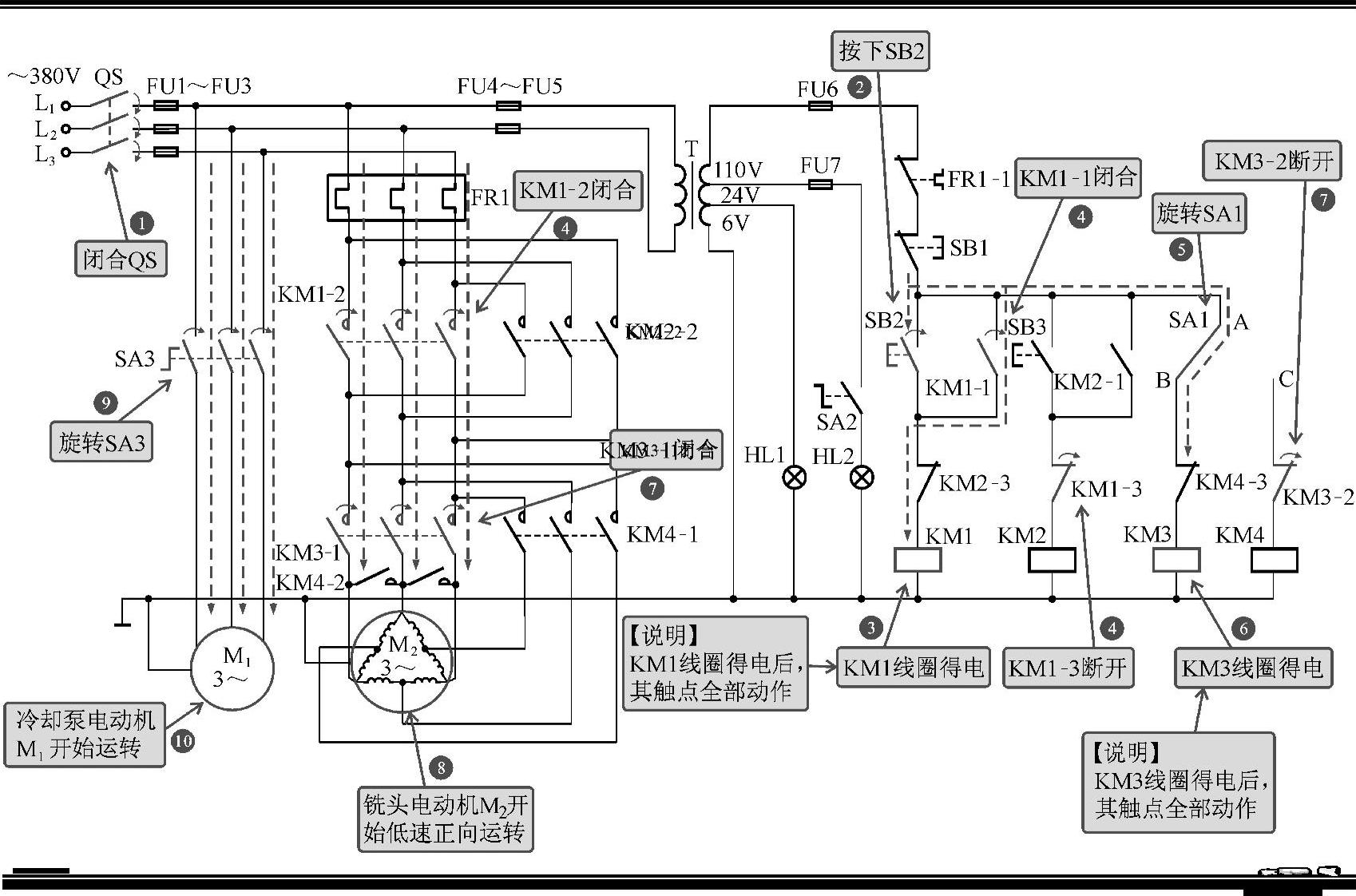

闭合电源总开关QS，按下正转起动按钮SB2，调整双速开关（低速位置），铣头电动机M₂开始正向低速运转。图6-23所示为铣头电动机M₂低速正转工作的识读分析。

图6-23 铣头电动机M₂低速正转工作的识读分析

【注意】

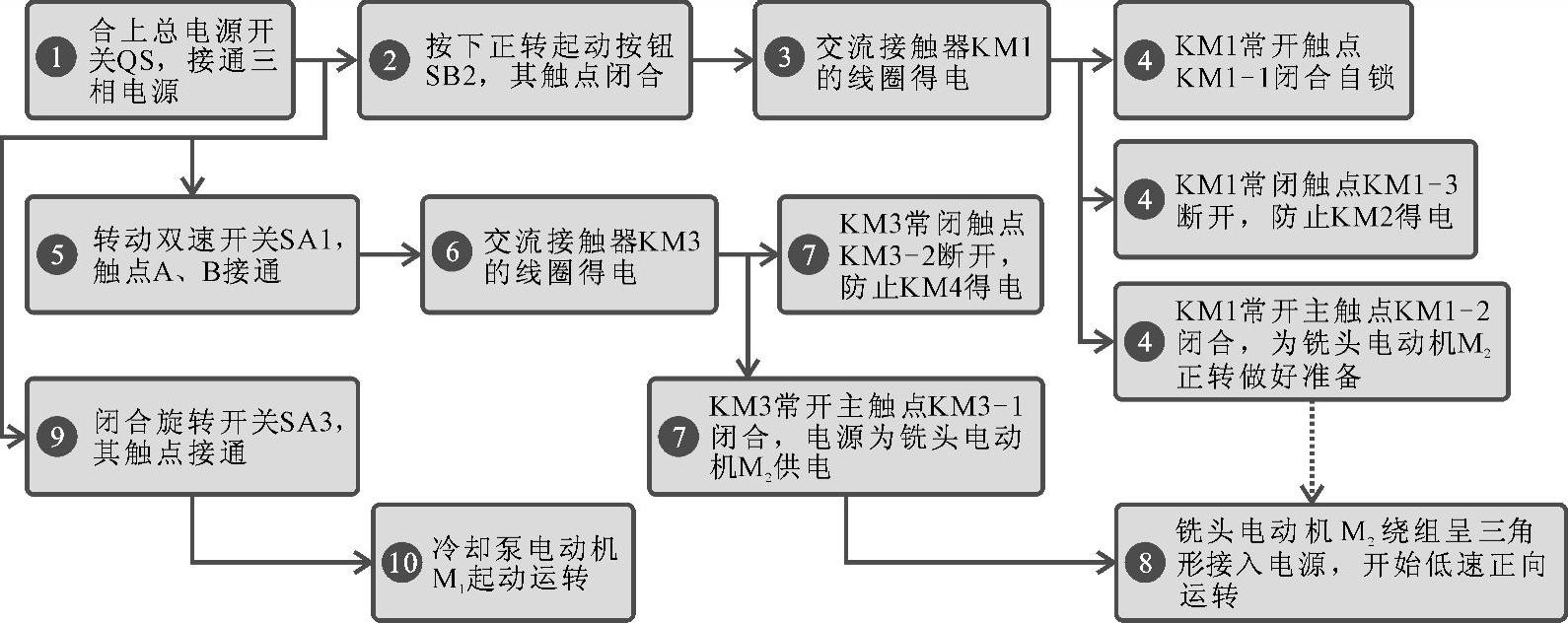

结合电路中各电气部件的功能特点，对铣头电动机M₂的低速正转工作过程的具体识读分析如图6-24所示。

图6-24 铣头电动机M₂低速正转工作过程的具体识读分析过程

2.铣头电动机M₂高速正转工作的识读分析

按下正转起动按钮SB2，调整双速开关（高速位置），铣头电动机M₂开始正向高速运转，识读分析流程如图6-25所示。

图6-25 铣头电动机M₂高速正转工作的识读分析

【注意】

结合电路中各电气部件的功能特点，对铣头电动机M₂的高速正转工作过程的具体识读分析如图6-26所示。

图6-26 铣头电动机M₂高速正转工作的具体识读分析过程

3.铣头电动机M₂低速反转工作的识读分析

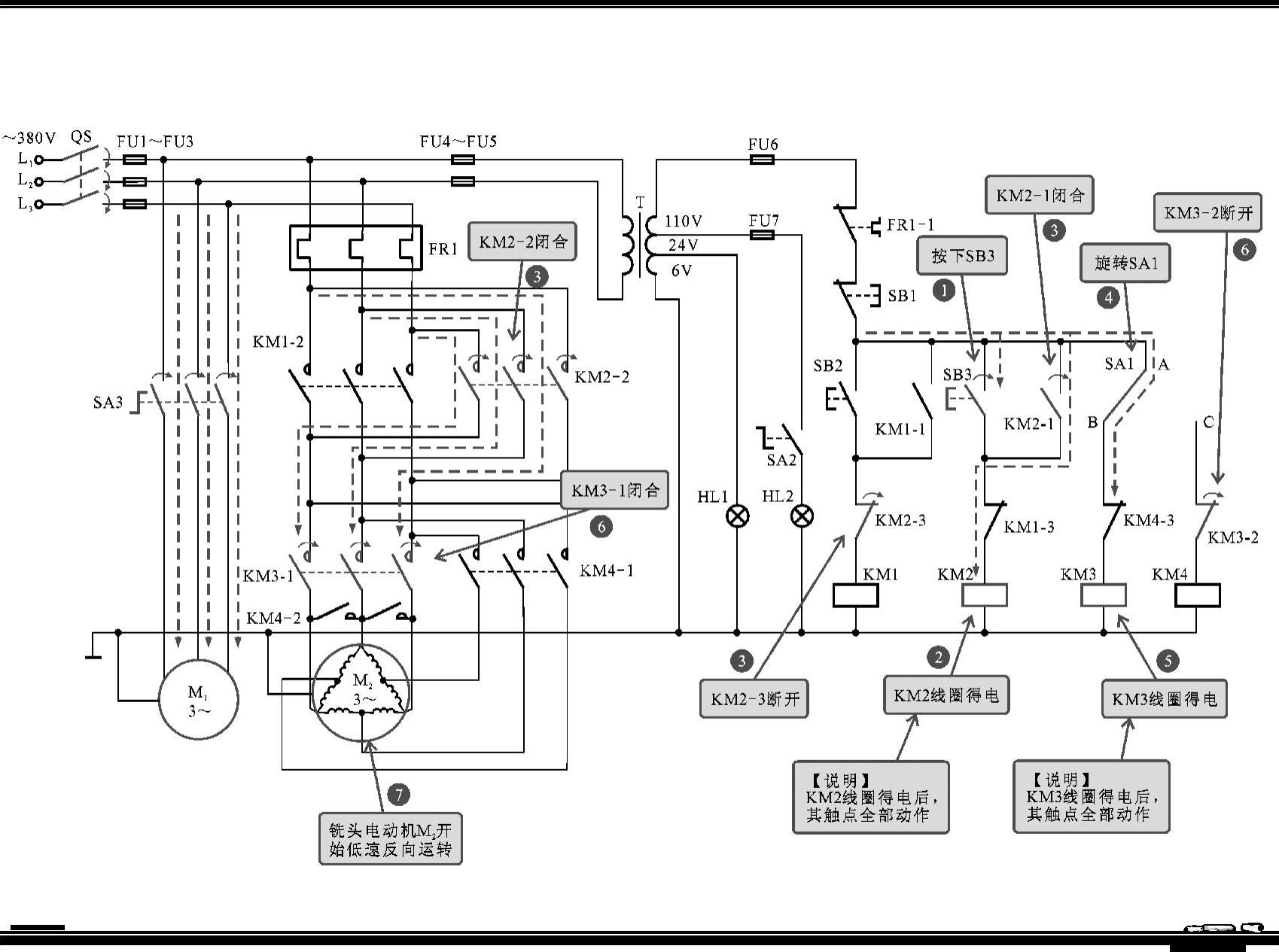

按下反转起动按钮SB3，调整双速开关（低速位置），铣头电动机M₂开始反向低速运转，识读分析流程如图6-27所示。

图6-27 铣头电动机M₂低速反转工作的识读分析

【注意】

结合电路中各电气部件的功能特点，对铣头电动机M₂的低速反转工作过程的具体识读分析如图6-28所示。

图6-28 铣头电动机M₂低速反转工作的具体识读分析过程

【资料】

当铣头电动机M₂正处于低速正向运转时，须先按下停止按钮SB1，切断正转运行供电后，再按下反转起动按钮SB3，即可进行低速反转工作。

4.铣头电动机M₂高速反转工作的识读分析

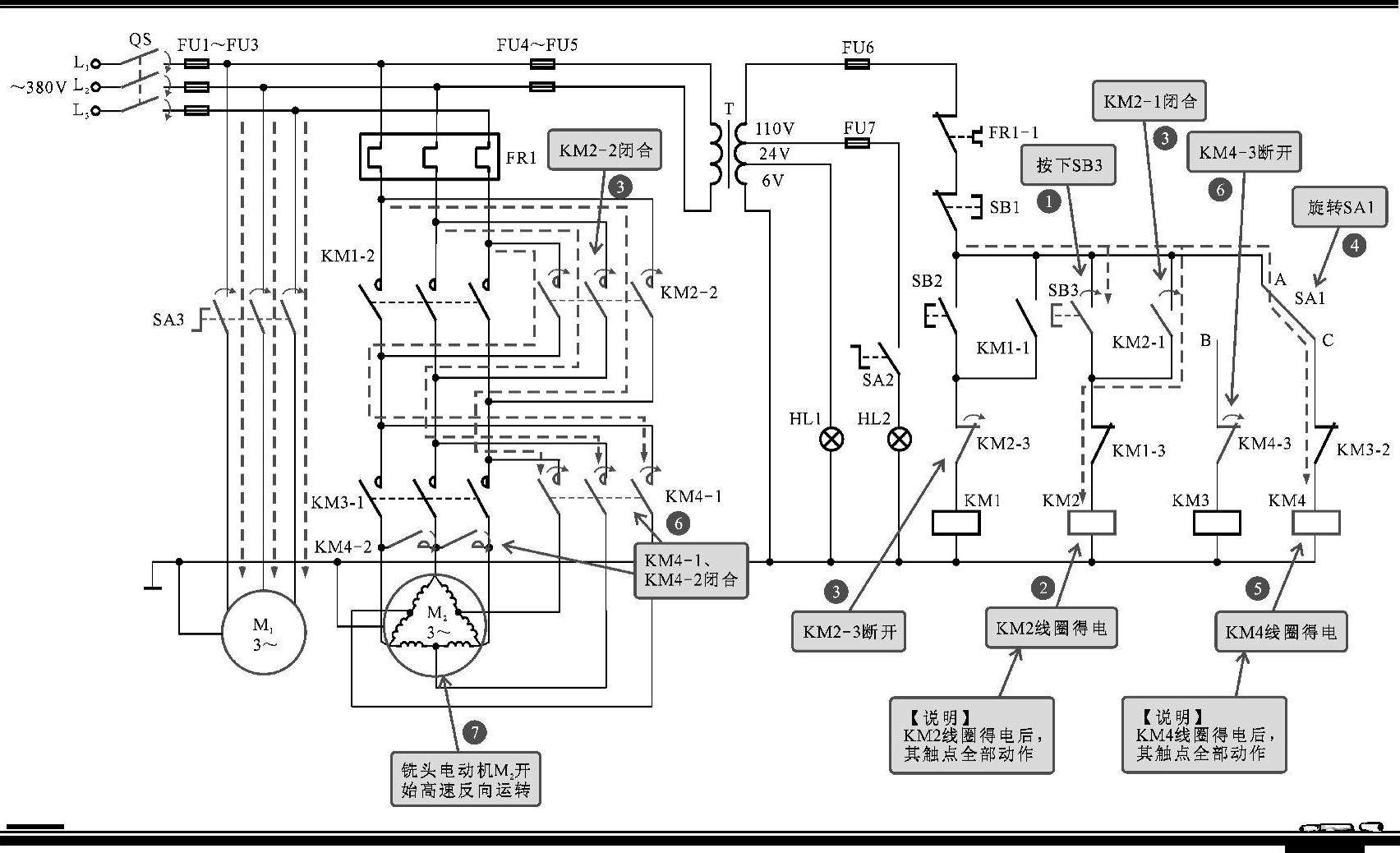

按下反转起动按钮SB3，调整双速开关（高速位置），铣头电动机M₂开始反向高速运转，识读分析流程如图6-29所示。

图6-29 铣头电动机M₂高速反转工作的识读分析

【注意】

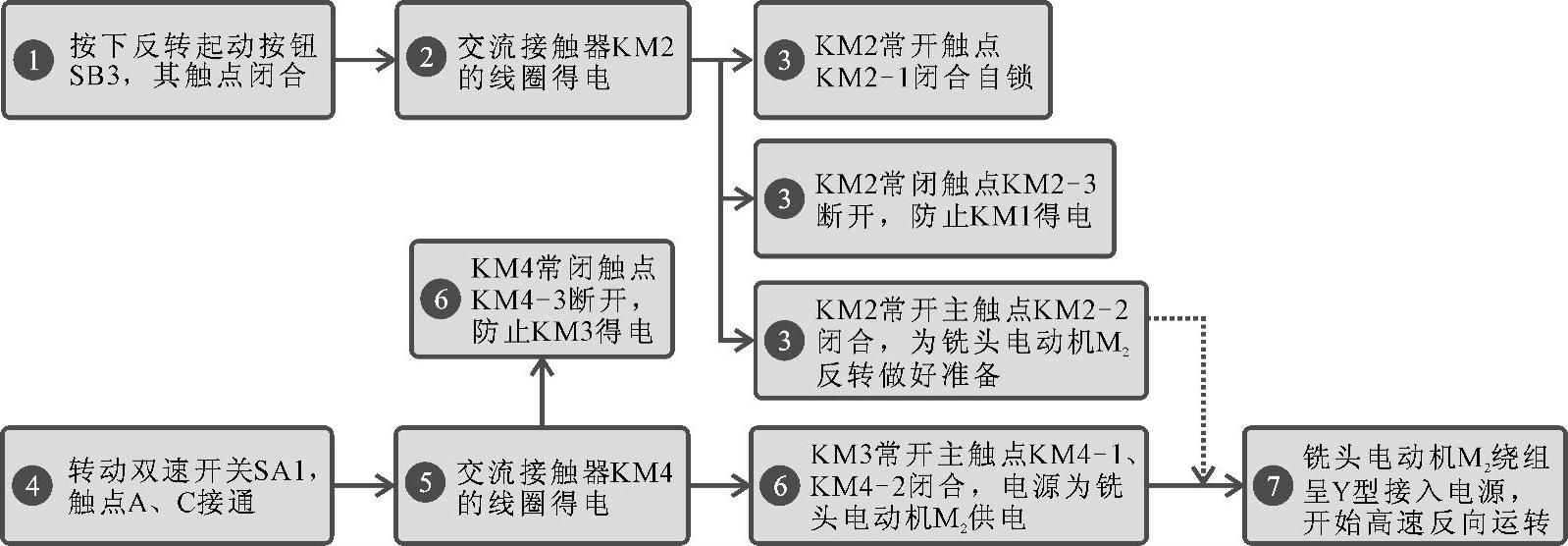

结合电路中各电气部件的功能特点，对铣头电动机M₂的高速反向运转工作过程的具体识读分析如图6-30所示。

图6-30 铣头电动机M₂高速反转工作过程的具体识读分析过程

【资料】

当铣头电动机M₂正处于高速正向运转时，须先按下停止按钮SB1，切断正转运行供电后，再按下反转起动按钮SB3，即可进行高速反转工作。
