给水系统主要表明整栋房屋内部的供水系统,首先应先确定管线的位置,然后再在管线上布置给水设备;最后是标注文字说明,表明管道的起点和终点都是在哪里。

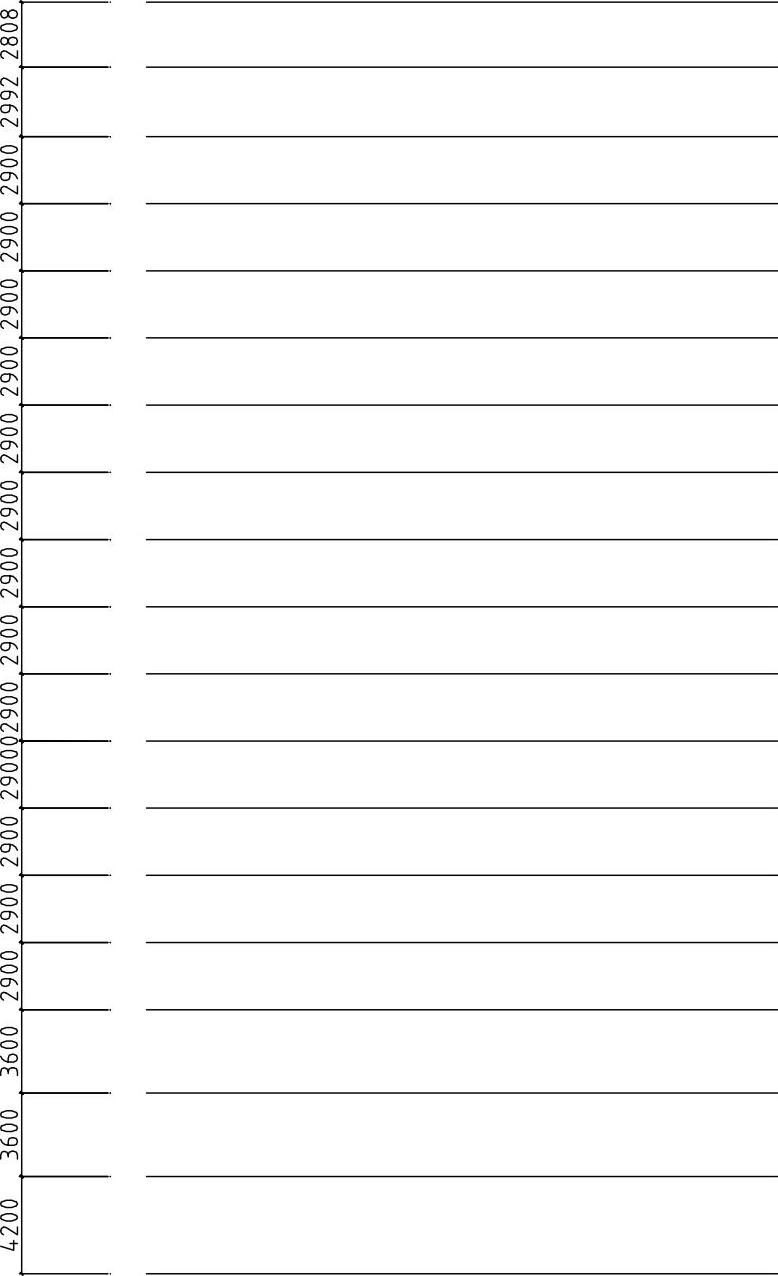

01 绘制楼面线。调用L【直线】命令,绘制直线;调用O【偏移】命令,偏移直线,结果如图13-55所示。
02 绘制管线。在命令行中输入HZGX命令按回车键,在弹出的【管线】对话框中单击“给水”按钮,在绘图区中点取管线的起点和终点,绘制给水管线的结果如图13-56所示。
图13-55 绘制楼面线
图13-56 绘制给水管线
03 调用O【偏移】命令,偏移楼面线;调用TR【修剪】命令,修剪给水管线,结果如图13-57所示。

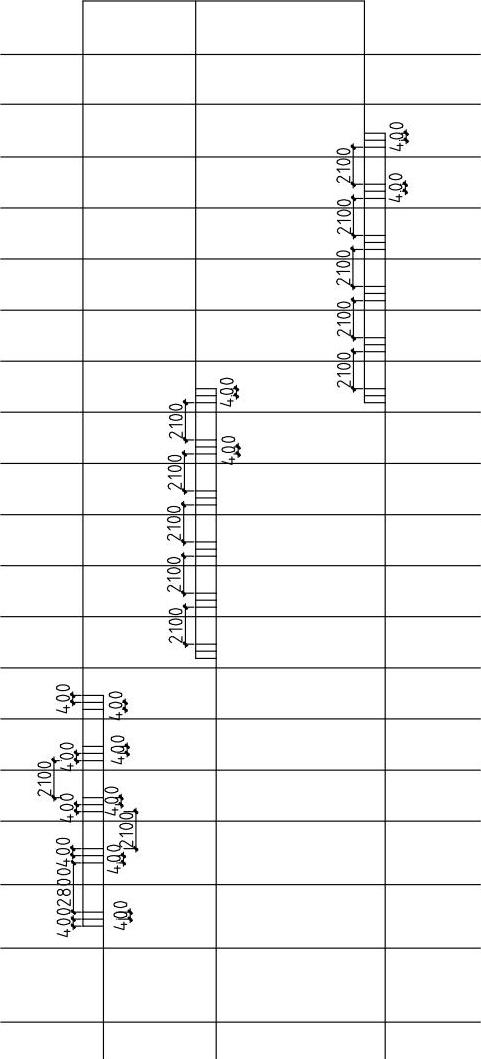

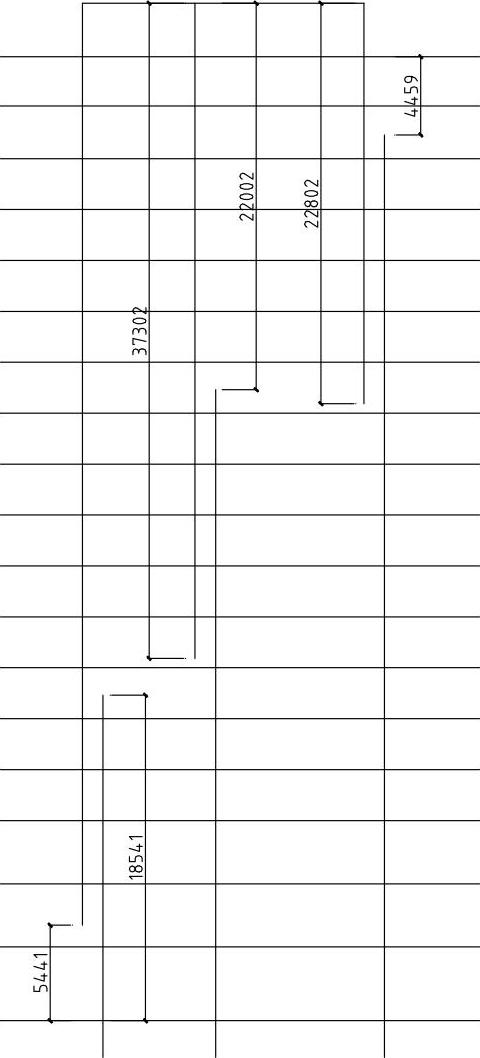

04 调用HZGX命令,绘制给水管线;调用O【偏移】命令,偏移给水管线,结果如图13-58所示。
图13-57 修剪管线
图13-58 偏移给水管线

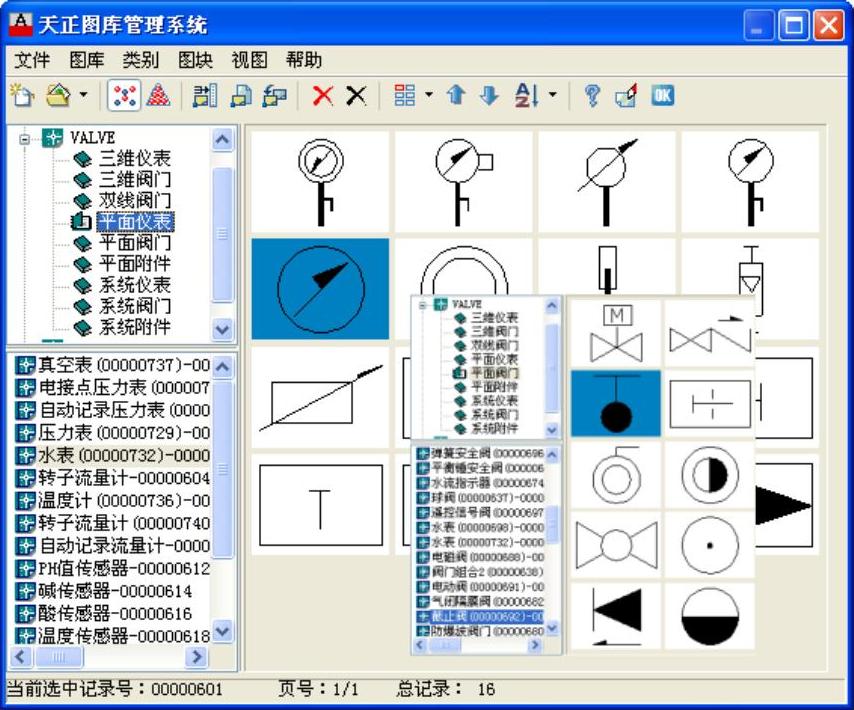

05 插入截止阀和水表图块。单击“图库图层”→“图库管理”命令,在【天正图库管理系统】对话框中选定水表、截止阀图形,结果如图13-59所示。

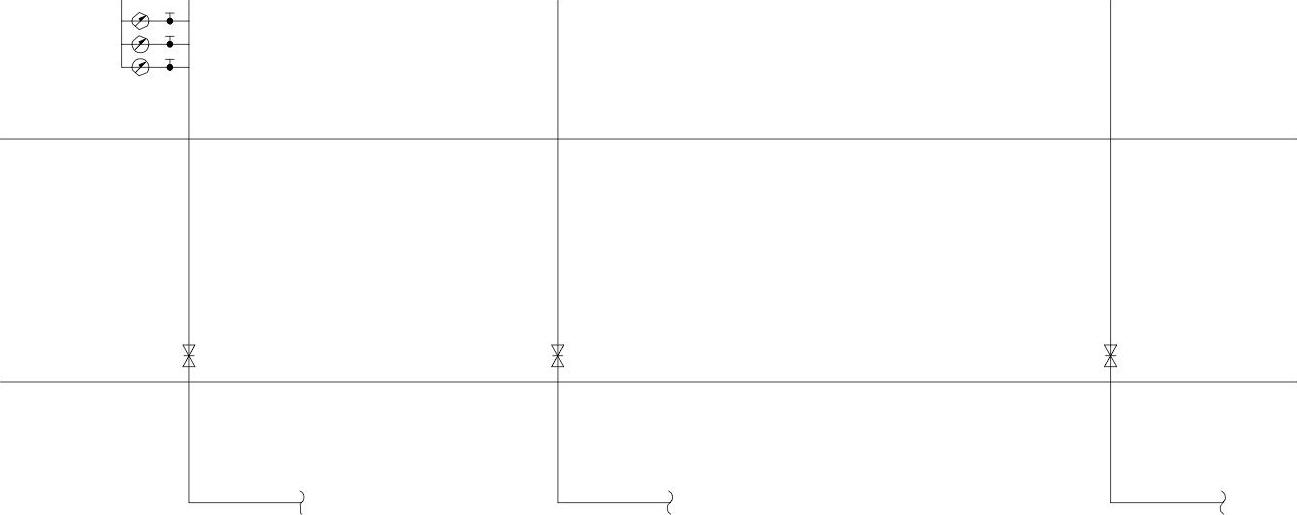

06 将选定的水表和阀门图形插入至图形中,结果如图13-60所示。
图13-59 选择水表和截止阀图块
图13-60 插入水表和截止阀图块

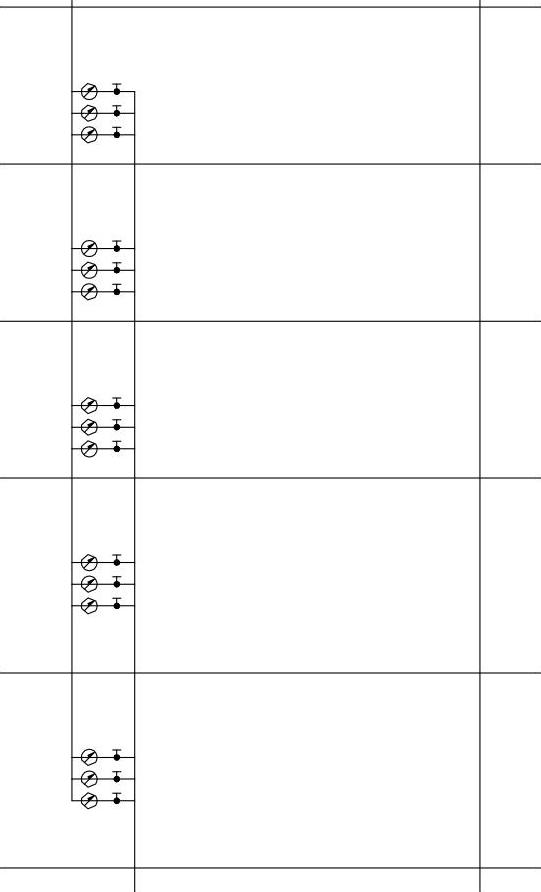

07 调用CO【复制】命令,移动复制调入的给水附件图形,结果如图13-61所示。
图13-61 移动复制附件

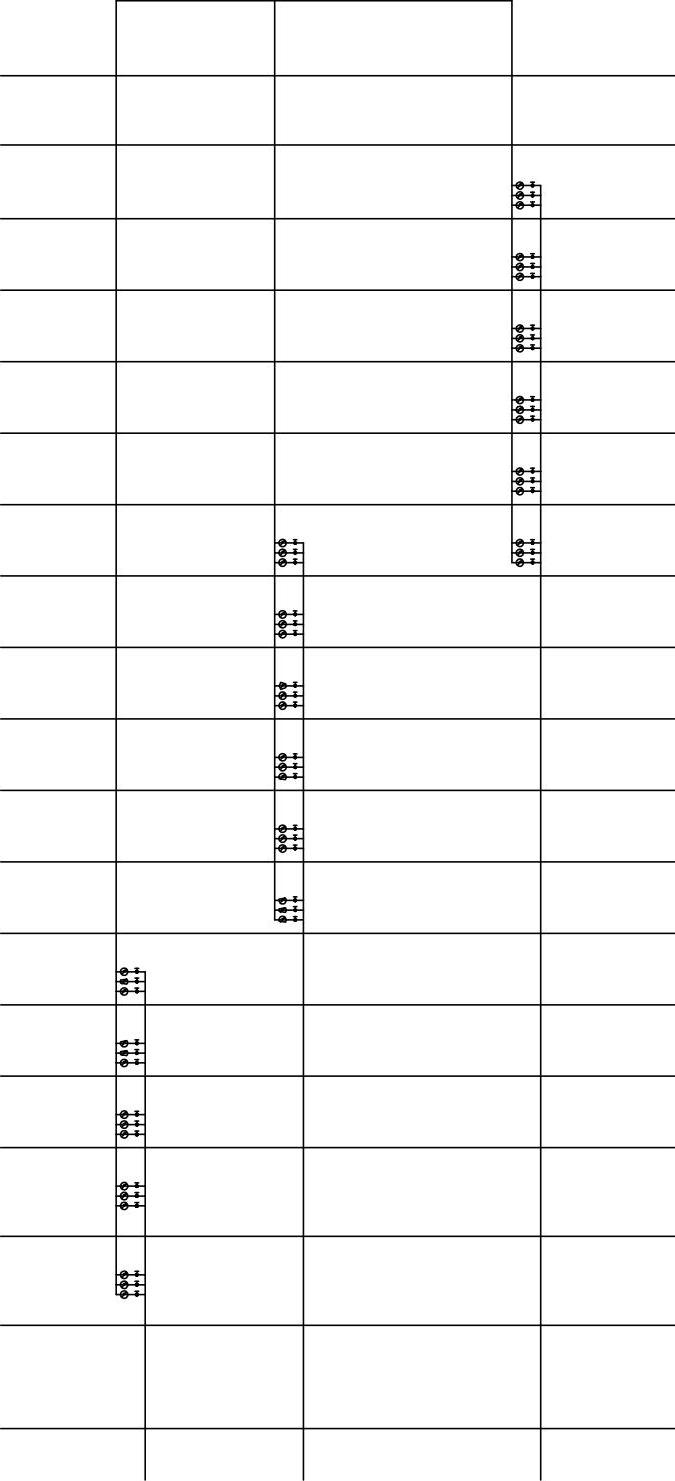

08 重复操作,继续将阀门附件调入系统图中,结果如图13-62所示。
图13-62 调入附件

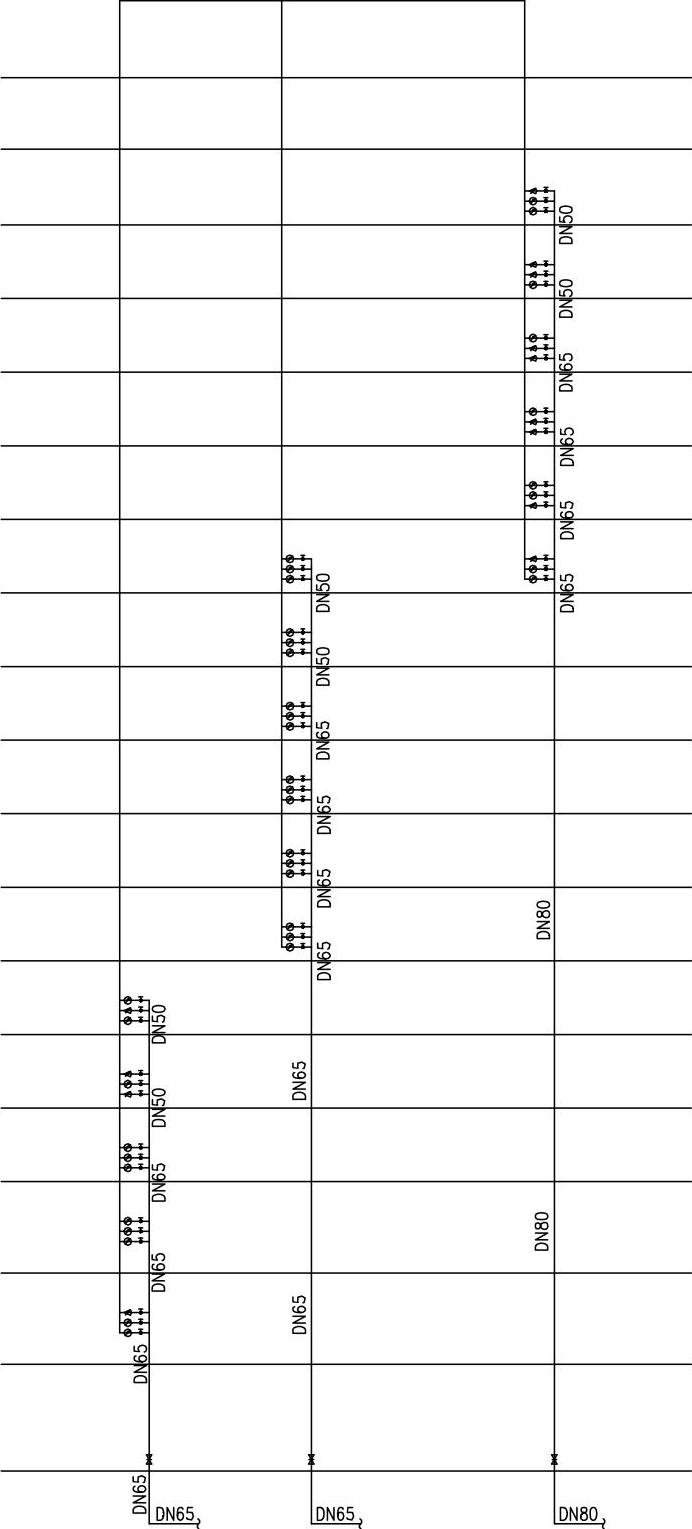

09 管径标注。在命令行中输入GJBZ命令按回车键,弹出【管径】对话框,在其中设置参数,为管线绘制管径标注,结果如图13-63所示。

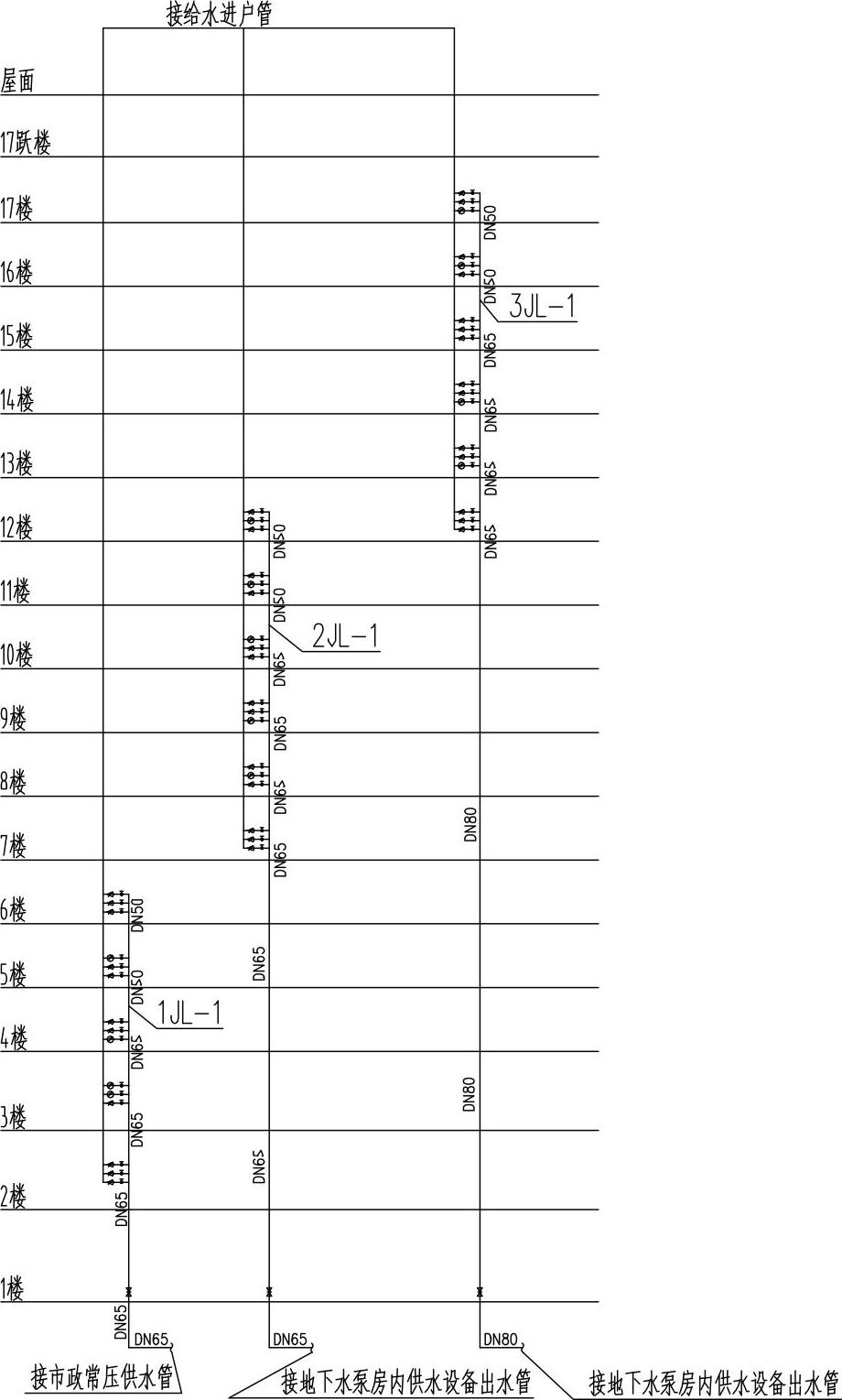

10 绘制文字标注。单击“专业标注”→“引出标注”命令,为给水管线绘制引出标注文字;单击“文字表格”→“单行文字”命令,绘制楼层标注,结果如图13-64所示。
图13-63 绘制管径标注
图13-64 绘制文字标注

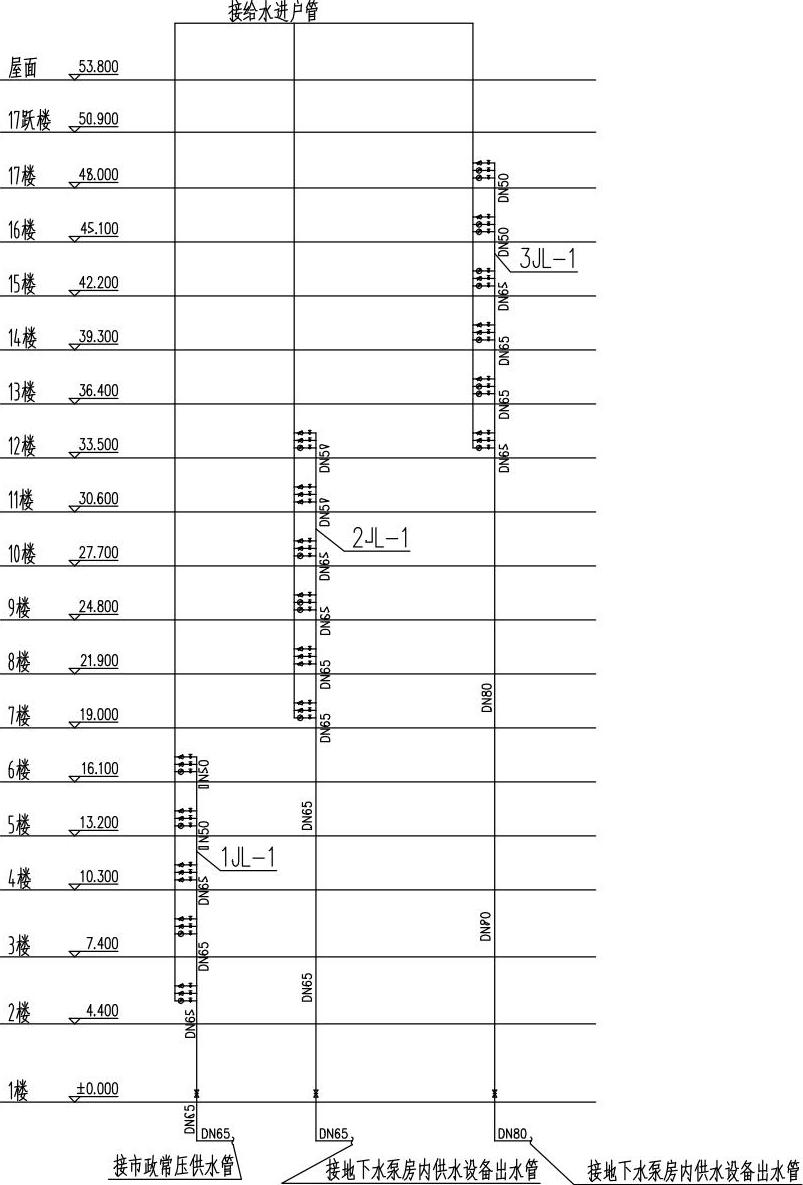

11 连注标高。单击“专业标注”→“连注标高”命令,在弹出的【标高标注】对话框中定义标高参数,在绘图区中点取标注点和标高方向,绘制标高标注的结果如图13-65所示。

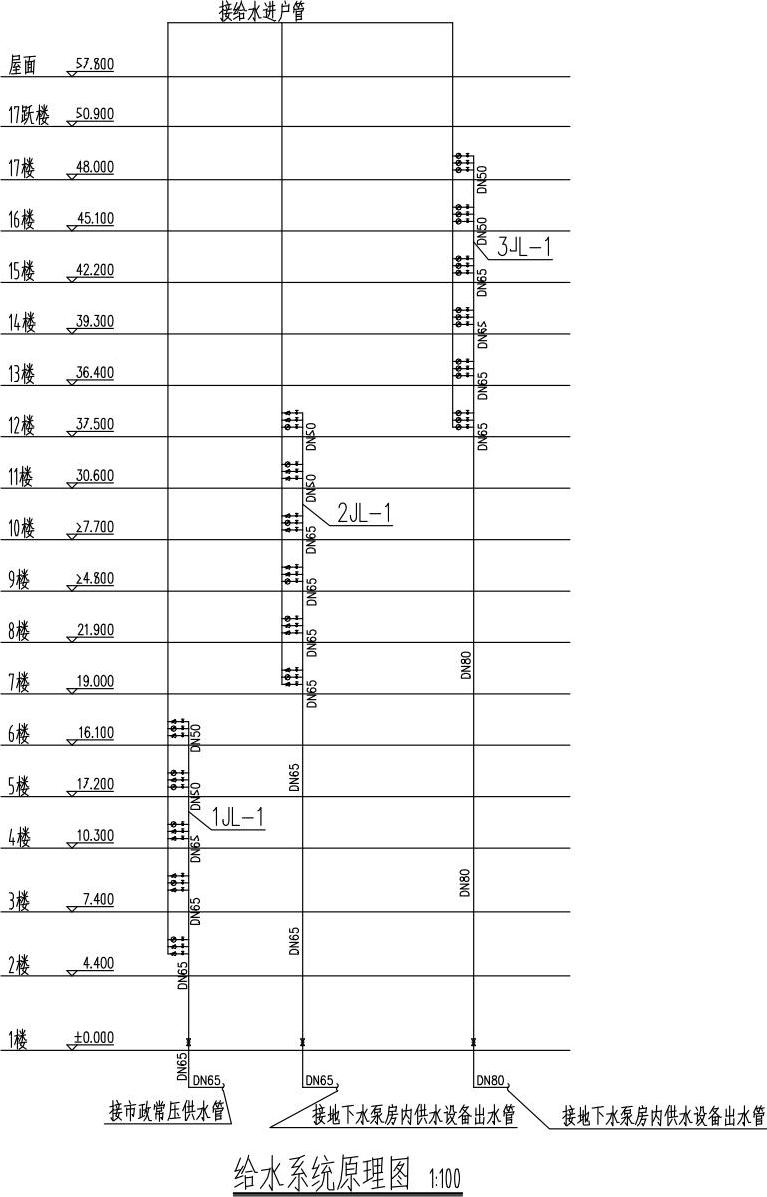

12 绘制图名标注。单击“专业标注”→“图名标注”命令,在弹出的【图名标注】对话框中定义图名和比例参数,根据命令行的提示,在系统图的下方点取图名的标注位置,绘制图名标注的结果如图13-66所示。
图13-65 绘制标高标注
图13-66 绘制图名标注
