天正给水排水标准教程-绘制多管命令的使用

2025-09-30 理论教育版权反馈

【摘要】：绘制多管命令的执行方式有：命令行：输入HZDG命令按回车键。下面以图2-27所示的绘制多管结果为例，介绍调用绘制多管命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.1.7绘制多管.dwg”素材文件，结果如图2-28所示。执行HZDG命令，框选平面管线；点取引出位置点和终点，即可绘制与所选管线相同类型的管线，如图2-29所示。执行HZDG命令，单击鼠标右键，系统可弹出如图2-30所示的对话框。

调用绘制多管命令，可以在平面图中绘制多根管线，比如冷热管、热给水、热回水等。如图2-27所示为绘制多管命令的操作结果。绘制多管命令的执行方式有：

命令行：输入HZDG命令按回车键。

菜单栏：单击“管线”→“绘制多管”命令。

下面以图2-27所示的绘制多管结果为例，介绍调用绘制多管命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.1.7绘制多管.dwg”素材文件，结果如图2-28所示。

02 输入HZDG命令按回车键，命令行提示如下：

命令:HZDG

请选择需要引出的立管或管线:<新绘制>指定对角点:找到3个

请输入终点<退出>[生成四通(S)/管线置上(D)/管线置下(F)/回退(U)]:(当前状态:置上) //移动鼠标指定终点，绘制结果如图2-27所示。

图2-26 【选择管线】对话框

图2-27 绘制多管(https://www.chuimin.cn)

图2-28 打开素材

图2-29 从管线引出来绘制多管线

除了可以从立管引出来绘制多管线之外，还可以从管线引出来绘制多管线。执行HZDG命令，框选平面管线；点取引出位置点和终点，即可绘制与所选管线相同类型的管线，如图2-29所示。

另外一种绘制方法是可以同时绘制立管和多管线。执行HZDG命令，单击鼠标右键，系统可弹出如图2-30所示的【多立管绘制】对话框。对话框中“增加”按钮，可添加管线；管线名称文本框，在其下拉列表中可以更改管线的类型；“距基点距离”指的是各管线之间的距离。

单击“确定”按钮关闭对话框，在绘图区中先单击指定立管的位置，然后指定管线的终点，即可完成绘制，结果如图2-31所示。

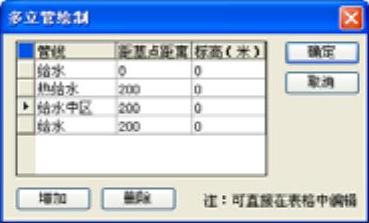

图2-30 【多立管绘制】对话框

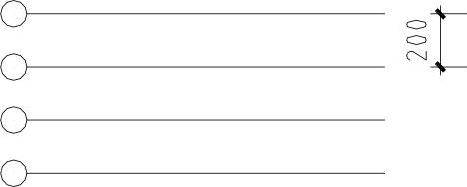

图2-31 多管绘制结果
