3.2.5公建给水，TWT2014天正给水排水标准教程
【摘要】：调用公建给水命令，可以生成公共建筑给水原理图，并进行给水计算。如图3-26所示为公建给水命令的操作结果。公建给水命令的执行方式有：命令行：输入GJGS命令按回车键。图3-26 公建给水图3-27 对话框对话框中一些功能选项的含义如下：“楼层情况”选项组：公建给水原理图支持多标准层系统，用户可分别设置各标准层的参数。如图3-30所示分别为1层和2层添加卫生器具的结果。图3-28 添加楼层图3-29 对话框图3-30 添加结果
调用公建给水命令，可以生成公共建筑给水原理图，并进行给水计算。如图3-26所示为公建给水命令的操作结果。公建给水命令的执行方式有：
命令行：输入GJGS命令按回车键。
菜单栏：单击“系统”→“公建给水”命令。
下面以图3-26所示的公建给水结果为例，介绍调用公建给水命令的方法。
01 输入GJGS命令按回车键，系统弹出【绘制公共建筑给水原理图】对话框，设置参数如图3-27所示。
02 同时命令行提示如下：
命令:GJGS
请点取系统图位置<退出>://在绘图区中点取原理图的插入位置，绘制公共建筑给水原理图的结果如图3-26所示。

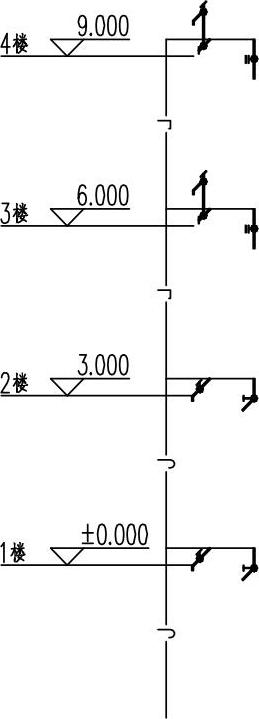

图3-26 公建给水

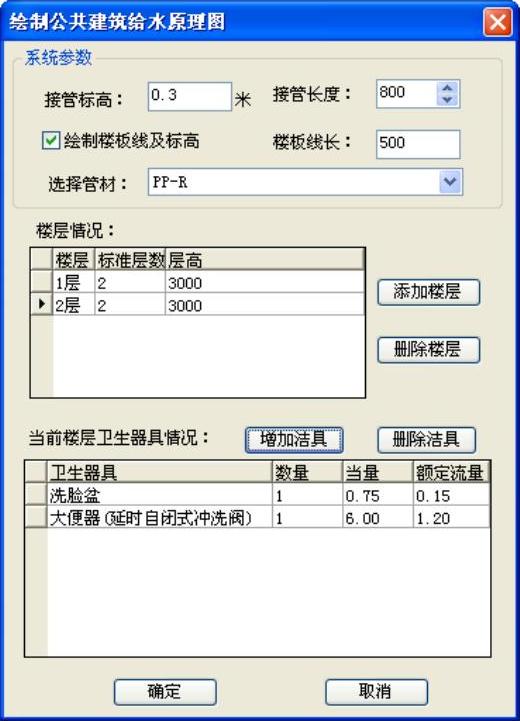

图3-27 【绘制公共建筑给水原理图】对话框
【绘制公共建筑给水原理图】对话框中一些功能选项的含义如下：
“楼层情况”选项组：公建给水原理图支持多标准层系统，用户可分别设置各标准层的参数。
“添加楼层”按钮：单击该按钮，在“楼层情况”列表即可按顺序添加新楼层。比如系统默认1层的存在，单击“添加楼层”按钮后，即可在1层的后面添加层号为2层的新楼层，如图3-28所示。
“删除楼层”按钮：单击该按钮，可以将选定的楼层删除。
“当前楼层卫生器具情况”选项组：在“当前楼层卫生器具情况”列表中，需要为指定的楼层定义卫生器具的具体情况。
“增加器具”按钮：单击该按钮，系统弹出如图3-29所示的【卫生器具给/排水额定流量/当量】对话框。在对话框中选中所需要的卫生器具，单击“确定”按钮返回至主对话框，即可将其添加到指定楼层中。如图3-30所示分别为1层和2层添加卫生器具的结果（以如图3-26所示的公建给排水为例讲述）。
单击“确定”按钮，即可以所定义的参数在绘图区中点取指定点来创建原理图。

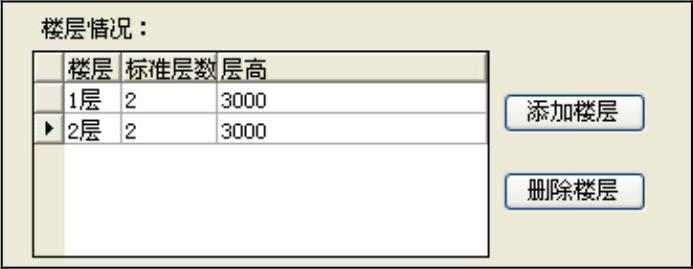

图3-28 添加楼层
图3-29 【卫生器具给/排水额定流量/当量】对话框

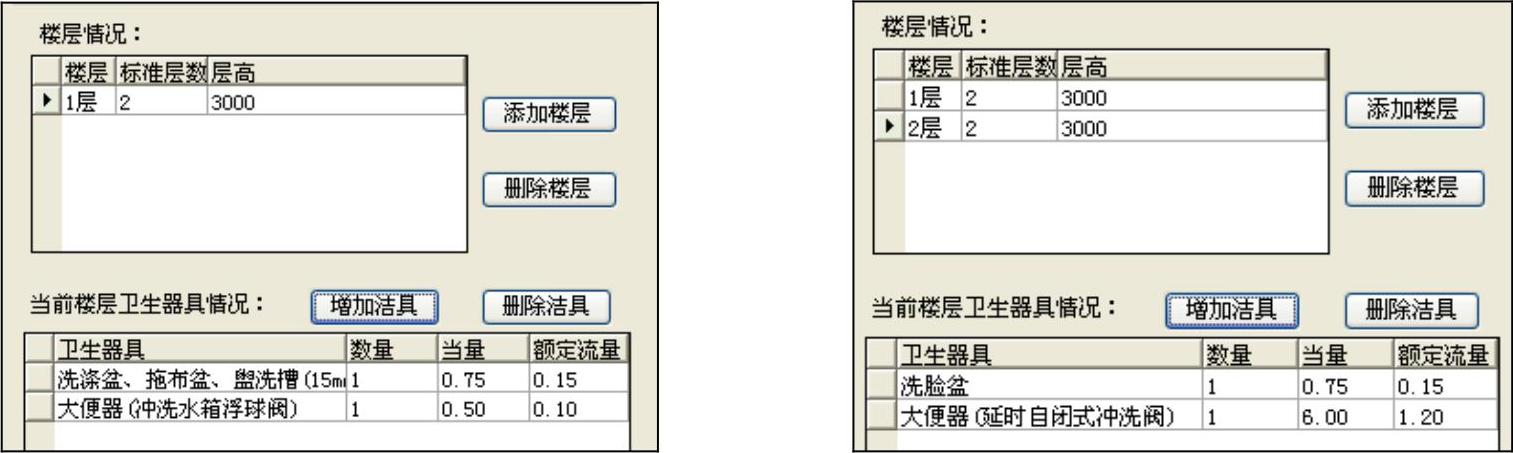

图3-30 添加结果
