调用喷淋计算命令，可以对自动喷淋系统进行水力计算。如图5-37所示为喷淋计算命令的操作结果。

喷淋计算命令的执行方式有：

命令行：输入PLJS命令按回车键。

菜单栏：单击“计算”→“喷淋计算”命令。

下面以图5-37所示的喷淋计算结果为例，介绍调用喷淋计算命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第5章/5.4.3喷淋计算.dwg”素材文件，结果如图5-38所示。

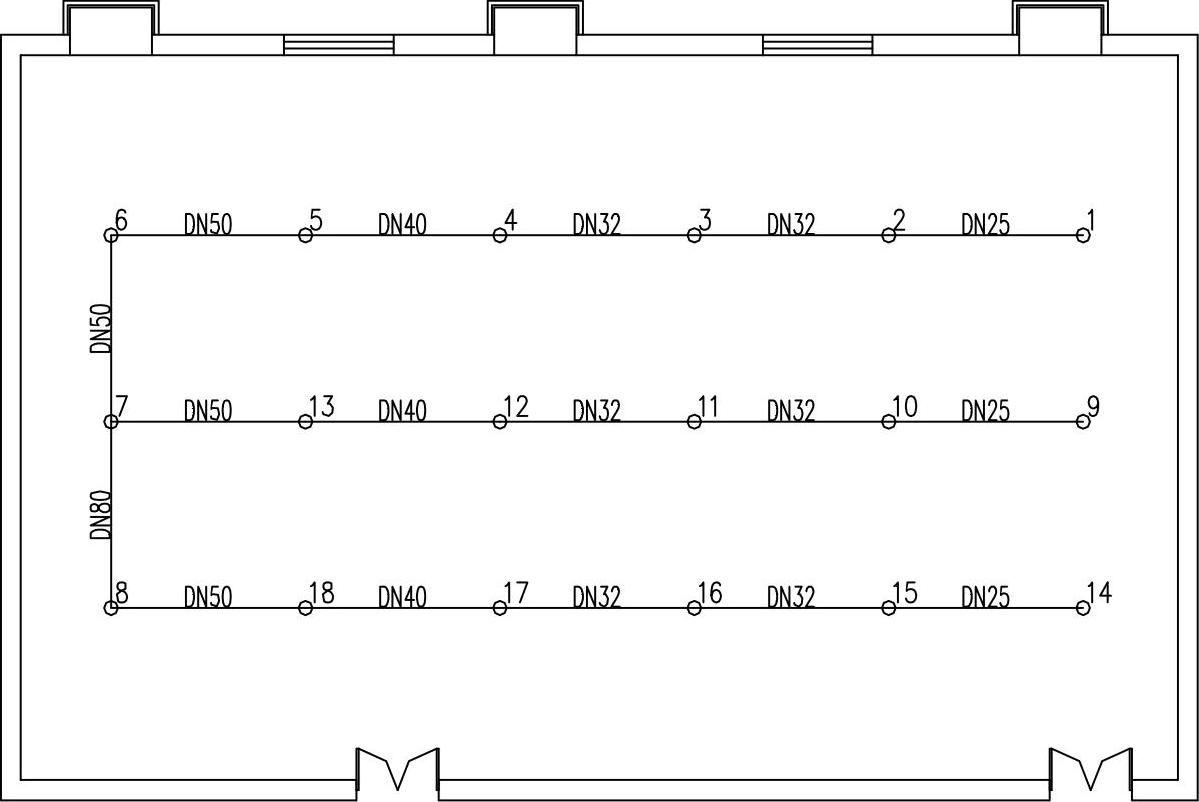

图5-37 喷淋计算

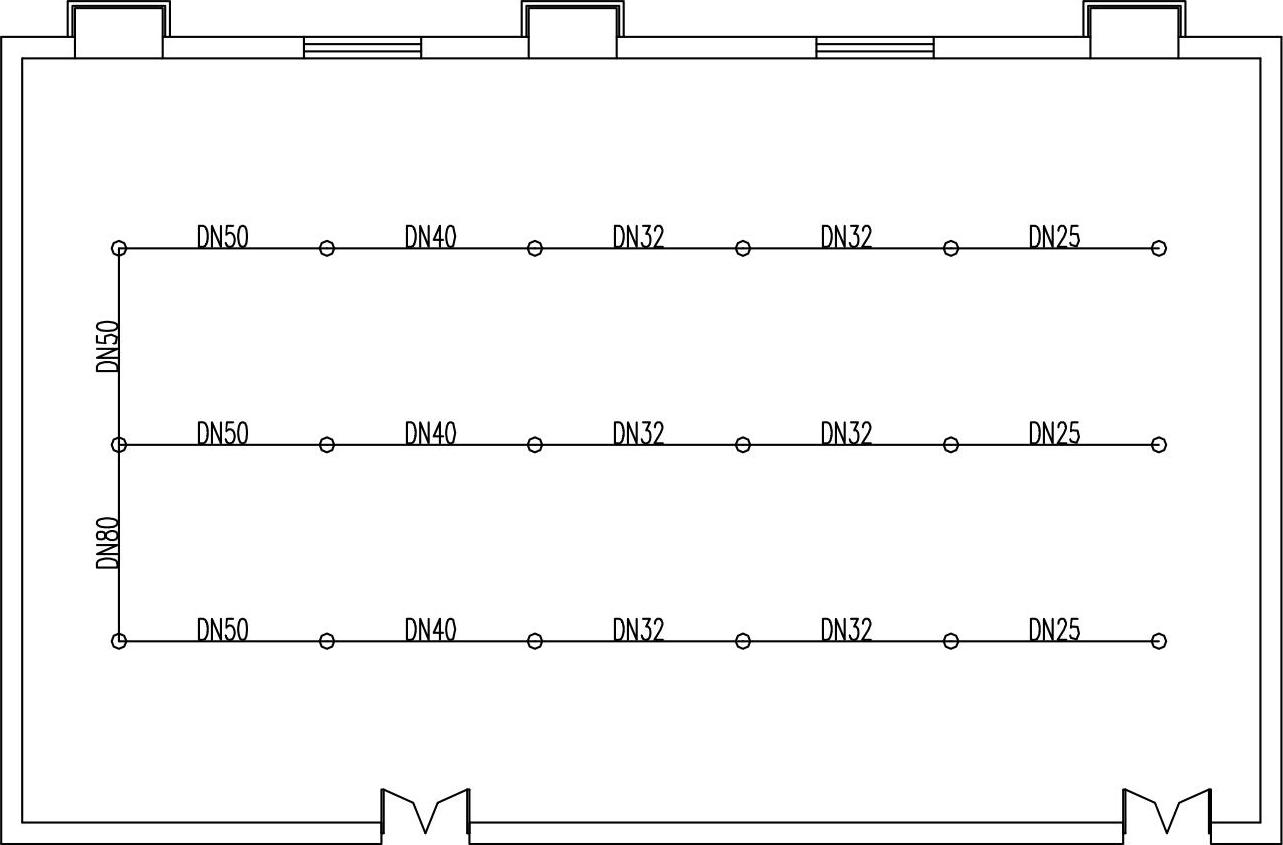

图5-38 打开素材

02 输入PLJS命令按回车键，命令行提示如下：

命令:PLJS

请选择喷淋干管<退出> //选定喷淋干管；

请输入起点编号<1> //按下回车键，默认系统编号；

请选择最不利喷头<系统默认>:图中红叉为系统最不利点,请选择计算范围: //可按回车键默认系统的选择，也可自定义选定最不利的喷头；

选择第一点[选取闭合PLINE(S)/多选喷头(D)] //指定计算的范围，如图5-39所示。

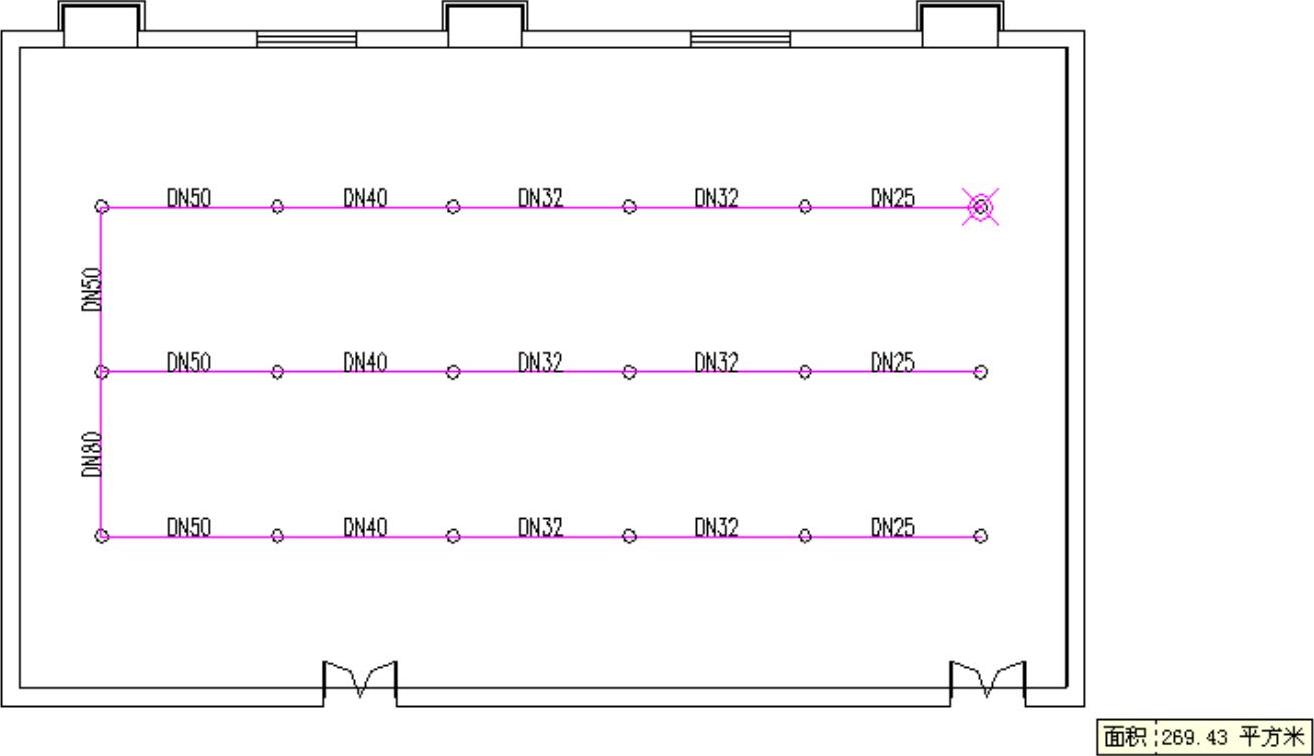

图5-39 指定计算的范围(https://www.chuimin.cn)

03 指定计算范围后，系统弹出【喷洒计算】对话框，在其中显示了喷淋计算的结果，如图5-40所示。

图5-40 【喷洒计算】对话框

04 单击“计算表”按钮，在图中点取计算表的插入位置。

【喷洒计算】对话框中功能选项的含义如下：

“默认特性系数K”选项：可修改喷头对应的喷头特性系数K。

“计算模式”选项组：系统提供了根据最不利点喷头压力计算入口压力和提供入

口压力反算最不利点喷头压力两种计算方式。

在对话框的计算列表区域中，有三种颜色显示数值，分别是黑色、红色、蓝色。管段名称、起点压力、流量、管长、当量为黑色的字体显示，属于图面参数读入数值，所以不可更改。

管径、特性K选项为红色的字体显示，属于图面读入的管径参数，可以修改。

水力坡降、流速、损失mH20、终点压力为蓝色字体显示，属于计算结果，所以不可更改。

“计算结果”选项组：在选项组下分别显示了所选作用面积、总流量、平均喷水强度、入口压力的计算结果，可以显示在计算表中。

“计算表”按钮：单击该按钮，可以在绘图区中绘制计算表。

“计算书”按钮：单击该按钮，计算结果即以Word的形式输出。

“校正管径”按钮：单击该按钮，可以在管道流速大于5m/s的管段自动将该段管径扩大以便降低流速。

“复算”按钮：在执行修改管径、更改计算模式及其数值、调整特性系数后，单击该按钮，可以保证计算结果的正确性；管径修改后图面可自动完成更新。
