天正给水排水标准教程：绘制水泵命令的执行方法与结果

2025-09-30 理论教育版权反馈

【摘要】：绘制水泵命令的执行方式有：命令行：输入HZSB命令按回车键。下面以图4-21、图4-22所示的绘制水泵结果为例，介绍调用绘制水泵命令的方法。“水泵选型”按钮：单击该按钮，系统可弹出对话框；在对话框中选定所需要的水泵，双击即可将该水泵的参数返回至主对话框中。图4-25 对话框（二）图4-26 立式水泵三维样式图4-27 卧式水泵三维样式

调用绘制水泵命令，可以绘制平面立式、卧式水泵。如图4-21、图4-22所示为绘制水泵命令的操作结果。绘制水泵命令的执行方式有：

命令行：输入HZSB命令按回车键。

菜单栏：单击“水泵间”→“绘制水泵”命令。

下面以图4-21、图4-22所示的绘制水泵结果为例，介绍调用绘制水泵命令的方法。

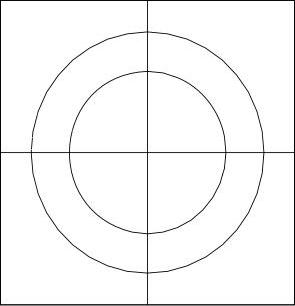

图4-21 平面立式水泵

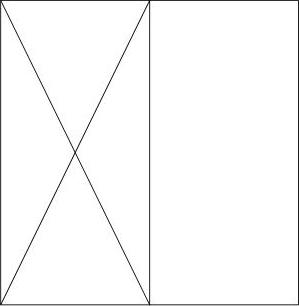

图4-22 平面卧式水泵

输入HZSB命令按回车键，系统弹出【绘制水泵】对话框，设置参数如图4-23所示。同时命令行提示如下：

命令:HZSB

点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>: //在绘图区中点取水泵的插入位置，即可完成水泵的绘制。

【绘制水泵】对话框中功能控件的含义如下：

水泵参数选项组：在对话框的左上方提供了五个设置水泵参数的选项框，分别是基座长、基座宽、水泵高、进水管高、出水管高；在这些选项文本框中可以定义水泵参数。

“水泵样式”选项组：系统提供了两种水泵样式，分别是卧式、立式。单击选择其中的一种样式，即可以该样式绘制水泵。

“水泵选型”按钮：单击该按钮，系统可弹出【水泵选型】对话框；在对话框中选定所需要的水泵，双击即可将该水泵的参数返回至主对话框中。

“剖面样式”预览框：单击预览框，系统弹出如图4-24所示的选项表，在其中可以选择水泵的显示样式。(https://www.chuimin.cn)

“水泵型号”：在【水泵选型】对话框中选定水泵后，在“水泵型号”文本框中

即可显示该水泵的型号。

“水泵标高”选项：自定义水泵的标高参数。

双击绘制完成的水泵图形，系统弹出如图4-25所示为【绘制水泵】对话框，在其中可以对水泵的参数进行更改。

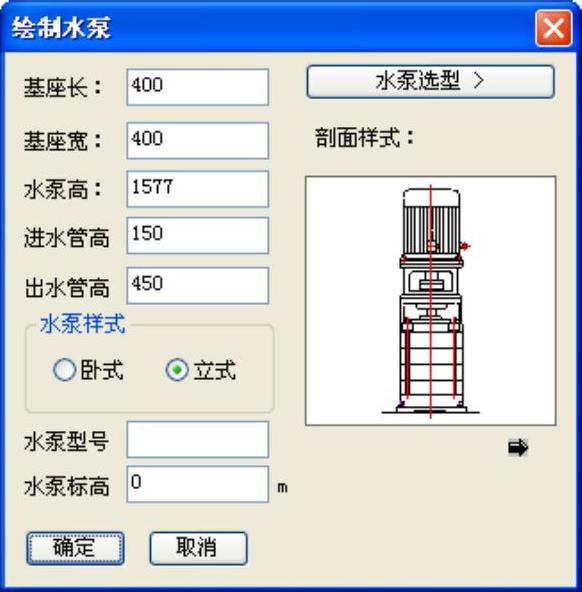

图4-23 【绘制水泵】对话框（一）

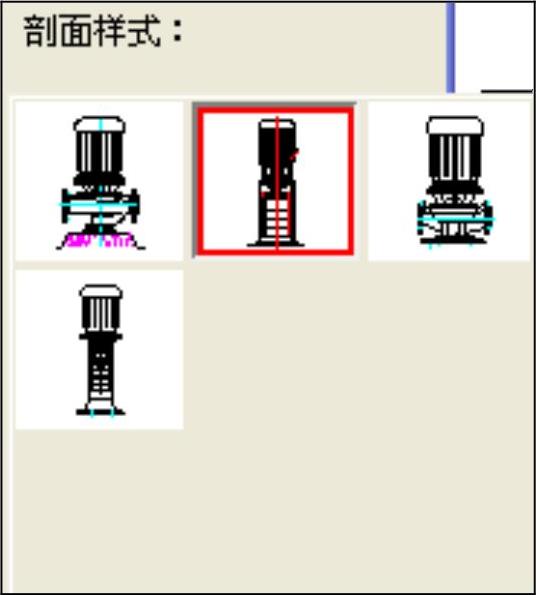

图4-24 选项表

将视图转换为三维视图，可查看水泵的三维样式，结果如图4-26、图4-27所示。

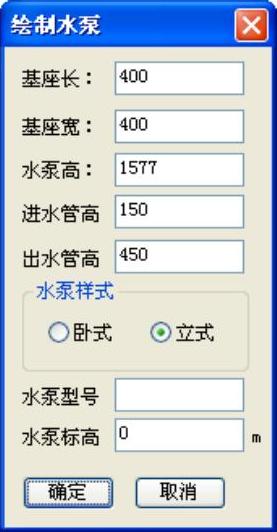

图4-25 【绘制水泵】对话框（二）

图4-26 立式水泵三维样式

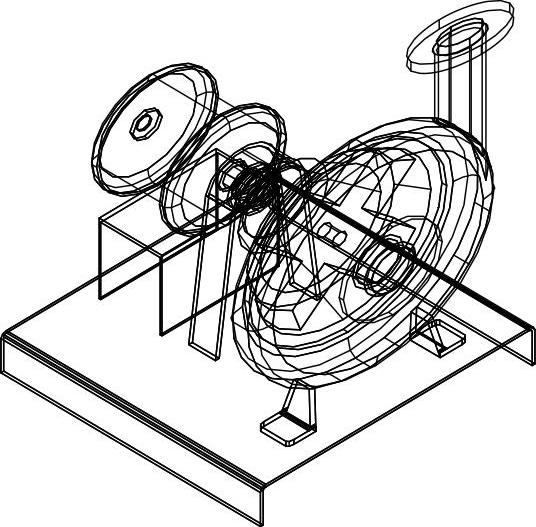

图4-27 卧式水泵三维样式
