调用给水附件命令，可以在管线上插入平面或系统形式的给水附件图块。如图2-94所示为给水附件命令的操作结果。给水附件命令的执行方式有：

命令行：输入GSFJ命令按回车键。

菜单栏：单击“平面”→“给水附件”命令。

下面以图2-94所示的给水附件结果为例，介绍调用给水附件命令的方法。

01 输入GSFJ命令按回车键，弹出【给水附件】对话框，设置参数如图2-95所示。

02 同时命令行提示如下：

命令:GSFJ

请指定附件在管线上的插入点[旋转90度(A)/放大(E)/缩小(D)]<退出>: //在待插入附件的管线上单击插入点；

请选择插入方向<确定> //鼠标向下移动，单击指定插入方向，绘制结果如图2-94所示（需要注意的是，通过预设距离生成的短管，不会随着平面图生成系统图）。

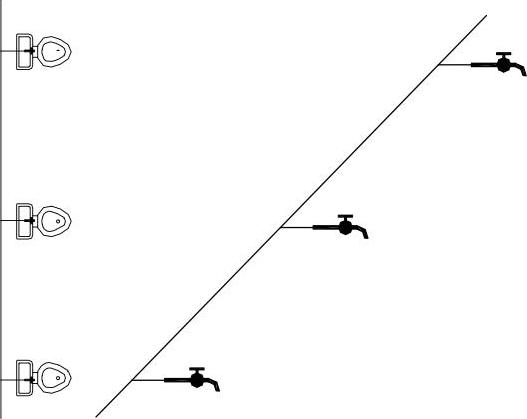

图2-94 给水附件

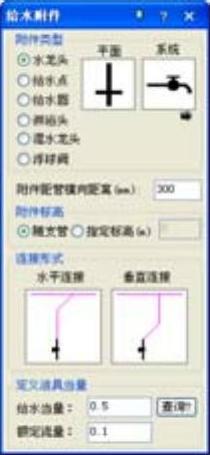

图2-95 【给水附件】对话框

执行“给水附件”命令后，直接点取管线的端点为插入点如图2-96所示；将不生成短线，如图2-97所示；而平面图可以完整的转换成系统图。

调用“管连洁具”命令可以连接洁具和管线，而“给水附件”命令也可同样完成操作；且两者生成的系统图一致，如图2-98与图2-99所示（给水附件因设置的不同而会有所区别）。

图2-96 点取端点

图2-97 不生成短线

图2-98 “管连洁具”命令操作结果

图2-99 “给水附件”命令操作结果
